8.7.1 Voreinstellung Pumpen-
steuerung [300]
Mit dieser Multi-Einstellung kann der MSF 2.0 Softstarter
einfach für Pumpenanwendungen konfiguriert werden. Die
folgenden Parameter werden eingestellt, wenn
Voreinstellung für Pumpensteuerung aktiviert wird.
[310] Startmethode wird auf quadratische
Drehmomentregelung (2) eingestellt
[312] Anfangsdrehmoment beim Start wird auf 10%
eingestellt
[313] Enddrehmoment beim Start wird auf 125%
eingestellt
[315] Startzeit wird auf 10 Sekunden eingestellt
[314] und [316] Startstrombegrenzung Start und
Drehmomentverstärkung werden deaktiviert.
[320] Stoppmethode wird auf quadratische
Drehmomentregelung (2) eingestellt
[321] Enddrehmoment beim Stopp wird auf 10% eingestellt
[325] Stoppzeit wird auf 15 Sekunden eingestellt.
Diese Einstellungen ermöglichen für die meisten
Pumpenanwendungen einen weichen Start mit linearer
Beschleunigung und einen linearen Stopp ohne
Wasserschläge. Falls die voreingestellten Parameter für eine
spezifische Anwendung angepasst werden müssen, können
die Werte in den betreffenden Menüs geändert werden.
Die folgende Abbildung zeigt eine typische Stromkurve
beim Start und die Drehzahlkurve beim Stopp.
Strom (A)
Drehzahl

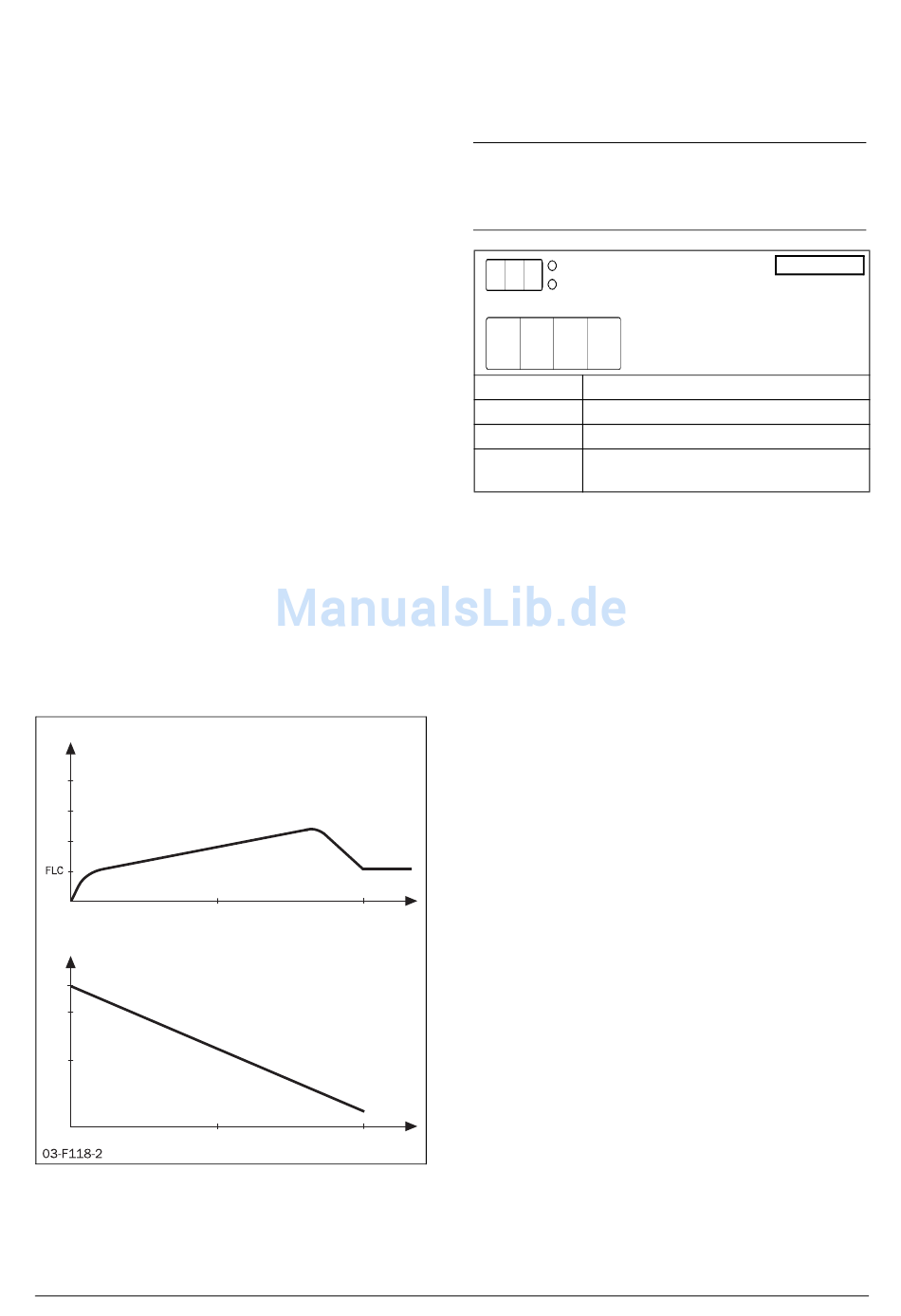

Abb. 36 Pumpensteuerung. Strom beim Start und Drehzahl
beim Stopp.
CG Drives & Automation 01-5924-02r1
Wenn die Voreinstellung der Parameter für
Pumpensteuerung erfolgreich ausgeführt wurde, wird zwei
Sekunden lang „SEt" auf der Anzeige angezeigt.
Anschließend wird „no" wieder angezeigt..
HINWEIS: Voreinstellung der Parameter für
Pumpensteuerung ist nicht erlaubt, wenn der
Softstarter läuft. In diesem Fall wird "SEt" nicht
angezeigt.
3 0 0
Voreinstellung: no
Bereich:
no
YES
8.7.2 Start
Mit MSF 2.0, stehen Drehmomentregelung,
Spannungsregelung und Direktstart als Startmethoden zur
Verfügung. Drehmomentregelung ist für sowohl für Lasten
mit einer linearen Drehmomentcharakteristik wie Förderern
und Hobelmaschinen als auch mit quadratischer Kennlinie
für Pumpen und Lüfter verfügbar. Im allgemeinen wird
Drehmomentregelung als Startmethode empfohlen;
Spannungsregelung wird verwendet, wenn aus besonderen
Gründen eine lineare Spannungsrampe erwünscht wird. Mit
Direktstart (DOL) als Startmethode wird weder der Strom
noch die Spannung gesteuert; die volle Spannung wird
sofort an den Motor angelegt. DOL kann für den Start des
Motors verwendet werden, wenn der Softstarter beschädigt
wurde und die Thyristoren kurzgeschlossen sind.
Alle Startmethode können mit einer Strombegrenzung
kombiniert werden. Jedoch kann nur ein ordnungsgemäß
konfigurierter, drehmomentgeregelter Start zu einer
konstanten Beschleunigung führen. Aus diesem Grund wird
Zeit
es nicht empfohlen, eine Strombegrenzung für
Pumpenanwendungen einzustellen. Mit geeigneter
Einstellung der Parameter für die Drehmomentregelung
wird der Startstrom sehr niedrig. Für Anwendungen mit
variablen Lastkennlinien von Start zu Start, kann die
Funktion zur Strombegrenzung behilflich sein, um eine
Überlastung der Hauptsicherungen zu vermeiden. Da
jedoch das Motordrehmoment proportional zum Quadrat
des Stroms ist, wird ein niedriger Stromgrenzwert das
Motordrehmoment beträchtlich einschränken. Wird die
Strombegrenzung im Verhältnis zu den Anforderungen der
Zeit
Anwendung zu niedrig eingestellt, wird der Motor nicht
imstande sein die Last zu beschleunigen.
Voreinstellung Pumpensteue-
rung
n o
no, YES
Keine Maßnahme
Parameter werden für Pumpensteuerung
voreingestellt
Funktionsbeschreibung
Multi-
57
