3.3.2 Montage der Speicherverbindung

1. Montage der RPS3 ohne Anbringen der Haube (siehe Kap. 3.2).
2. Abdeckkappe des solaren Rücklaufanschlusses vom 2. Speicher abschrauben.
3. Sanicube Speicher ausrichten. Der Abstand (mitte Speicher) muss 830 mm betragen. Hierbei auch den empfohlenen
Wandabstand von 200 mm beachten.
4. Vorbereiten des Speicheranschlusswinkels an der RPS. Dazu auf der Erweiterungsseite den Haltebügel entfernen und je nach
bisherigem Aufbau den Kugelhahn oder den Blindstopfen entfernen (siehe S. 13 Arbeitsschritte 4 und 5).
5. Das entfernte Teil auf die von ROTEX vormontierte Rücklaufverbindungsleitung am 2. Speicheranschlusswinkel montieren.
6. Die so komplettierte Rücklaufleitung an der Seite mit dem freien Steckfitting (Ø 28) auf den freien Abgang des
Speicheranschlusswinkels stecken.
2

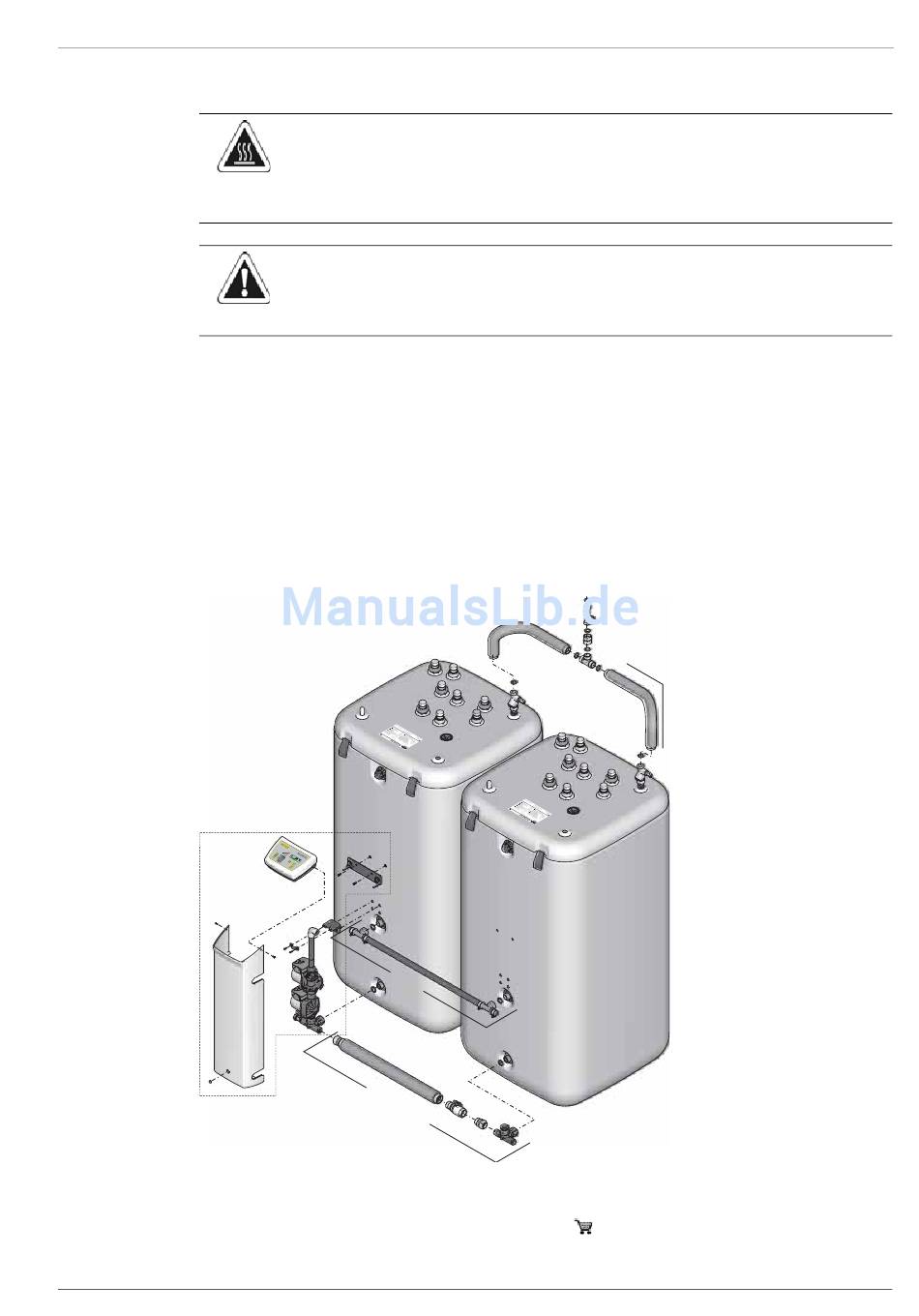

Bild 3-43 Montage der Speicherverbindung
1
2
3
FA ROTEX Solaris RPS3 - 08/2007
WARNUNG!
Verbrühungsgefahr durch Lösen der CON SX vom Speicherbehälter oder an Arbeiten an der Hydraulik der
Regelungs- und Pumpenstation (z. B. beim Tausch einer Pumpe).
• Speicherbehälter vor Arbeiten an der Anschlussleitung oder der Hydraulik entleeren.
VORSICHT!
Großer Wassermengen können aus dem Sanicube bei der Montage austreten.
• Solaris Speichererweiterungs-Set vor dem Befüllen der Sanicubes (druckloser Bereich) montieren.
A G
C O
N
ROTEX SCS, GSU
Regelungs-und Pumpenstation RPS3
Solaris Vorlauf-Verteilerleitung
3
4
FLG
1
L
S X
A
4 Verbindungs-T-Stück
AGL Ausgleichleitung (
CON SX A Speichererweiterungsset (unten)
FLS 20
CON SX
B
3
FLG
CON SX B Speichererweiterungsset (oben)
16 01 07) FLS20 FlowSensor
FLG FlowGuard
3 x Montage
