3.1

Anlagenkonzepte

3

Montage

ROTEX Solaranlagen werden in der Regel nach einem der nachfolgend dargestellten Anlagenkonzepte aufgebaut. Dabei kann der
Anschluss auch auf der jeweils gegenüberliegenden Seite der Flachkollektoren erfolgen.
Wechselseitiger Anschluss

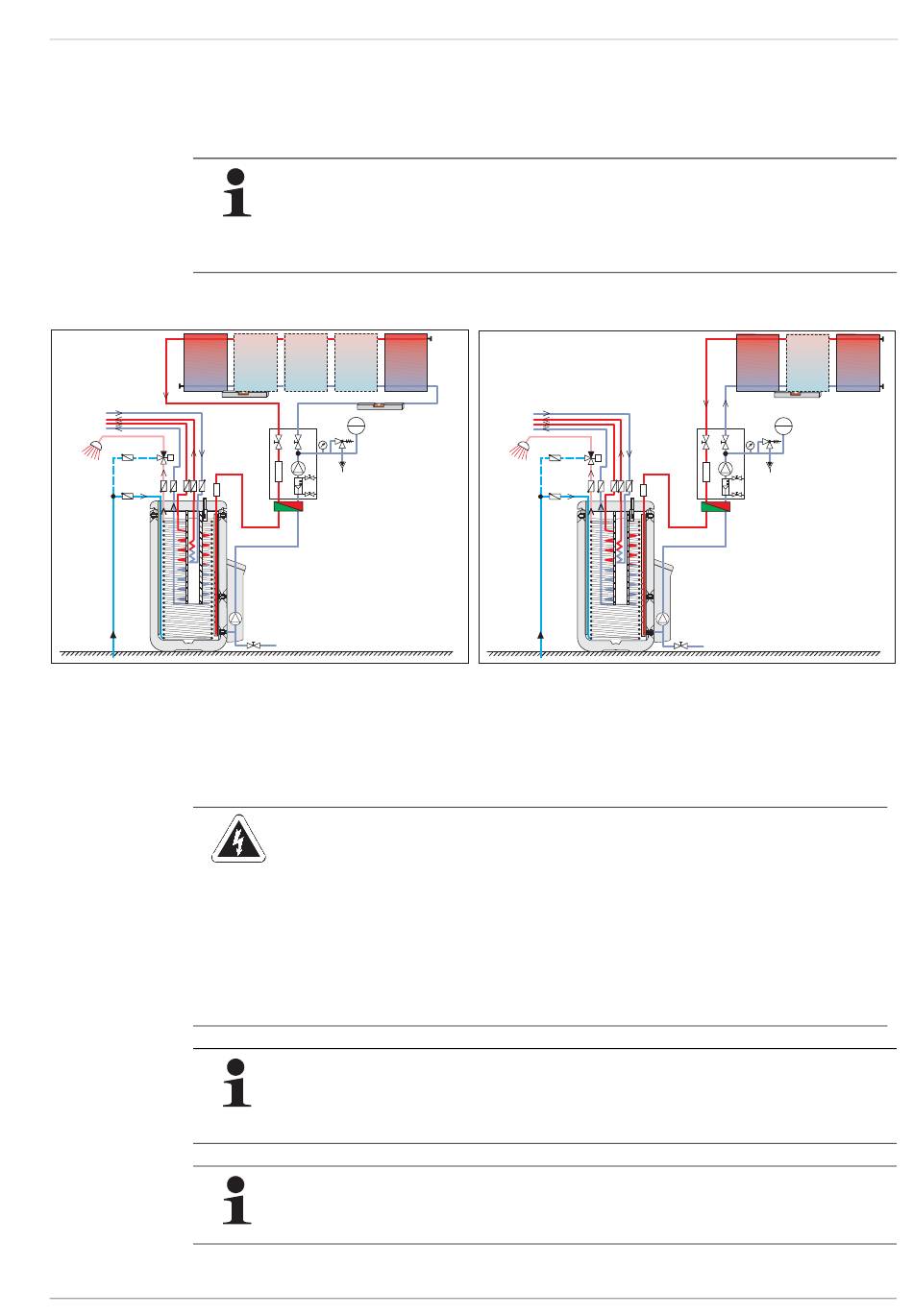

Bild 3-1 Wechselseitig angeschlossenes Solar-Kollektorfeld mit Sanicube
Warmwasserspeicher (
3.2

Regelungs- und Pumpeneinheit montieren

FA ROTEX Solaris RPS3 P2 - 06/2012
Die Hochleistungs-Flachkollektoren können auf verschiedene Dächer montiert werden. Nähere Informationen
zur Montage der Solarkollektoren entnehmen Sie:
– Steildach V21P/V26P/H26P: Aufdach Montageanleitung für Solarkollektoren
– Flachdach V26P/H26P: Montageanleitung für das Solarkollektoren-Flachdachgestell.
– Indach V21P/V26P: Solarkollektoren-Indachmontageanleitung.
1)
(ab 1 Kollektor möglich)
1)
Anschlussart von ROTEX empfohlen)
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
sowie Verbrennungen verursachen.
• Vor Beginn der Wartungsarbeiten am Kesselschaltfeld oder der Solarregelung diese von der Stromver-
sorgung trennen (Sicherung, Hauptschalter ausschalten) und gegen unbeabsichtigtes Wiedereinschalten
sichern.
• Um Gefährdungen durch beschädigte elektrische Leitungen zu vermeiden, diese immer durch elektrotech-
nisch qualifiziertes Fachpersonal unter Beachtung der gültigen elektrotechnischen Richtlinien sowie der
Vorschriften des zuständigen Elektrizitäts-Versorgungsunternehmens erneuern.
• Die entsprechenden Arbeitssicherheitsvorschriften einhalten.
Die Pumpeneinheit muss an den Warmwasserspeicher angeschlossen werden, bevor dieser mit Wasser befüllt
wird.
Soll die Solaranlage an einen bereits in Betrieb befindlichen Warmwasserspeicher angeschlossen werden, muss
der drucklose Speicherbereich vorher entleert werden.
Für Informationen zur Montage der Regelungs- und Pumpeneinheit Solaris RPS3 P2 an einen älteren ROTEX
Warmwasserspeicher, setzen Sie sich mit unserem technischen Kundendienst in Verbindung.
Gleichseitiger Anlagenanschluss (bis maximal 3 Kollektoren)
Bild 3-2 Gleichseitig angeschlossenes Solar-Kollektorfeld mit Sanicube
Warmwasserspeicher
3 x Montage
11
