3 x Montage
5. Kollektor durch seitliches Verschieben so weit gegenüber den beiden äußeren linken Montageprofilenden ausrichten, dass
der Abstand des Kollektorprofils zur Montageschienenaußenkante 35 mm beträgt (Bild 3-61).
6. Den Einzelklemmstein mit Potenzial-Ausgleichsklemme in der Nähe des Rücklaufanschlusses in das Montageprofil
einschieben und mit selbstsichernden Muttern festschrauben (Bild 3-62).
7. Einzelklemmstein an oberer Montageschiene mit selbstsichernden Muttern festschrauben.

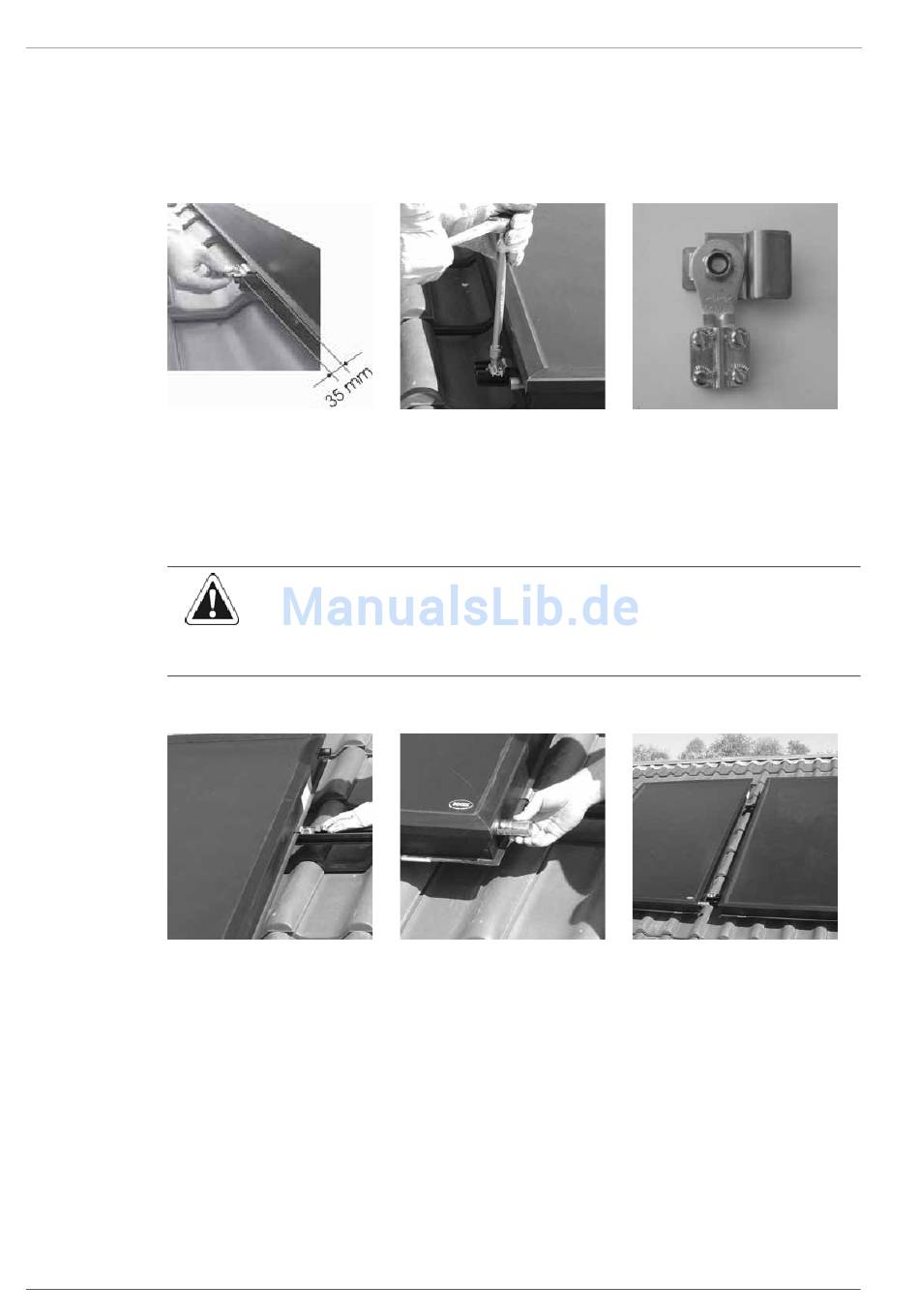

Bild 3-61 Korrekte Montageposition

3.4.5 Montage der weiteren Kollektoren

1. Doppelklemmblech in die obere sowie untere Montageschiene einführen und an den zuletzt montierten Kollektor schieben
(Bild 3-64).
2. Fitting aufsetzen (Bild 3-65).
Bild 3-64 Doppelklemmblech einschieben
3. Nächsten Kollektor (siehe Abschnitt 3.4.4 Arbeitsschritt 2) auf die Montageschienen heben und mit Abstand zu den Fittingen
in die Sicherungshaken einhängen (Bild 3-66).
28
Bild 3-62 Potenzialausgleich festschrauben Bild 3-63 Klemmblech mit
VORSICHT!
Unsachgemäßes Handeln beschädigt die Bauteile und erschwert die Montage.
• Kollektorverbindungsrohre niemals Quetschen oder Stauchen.
• Anschlussrohre auf Grat kontrollieren, ggf. entgraten.
Bild 3-65 Fitting aufstecken
Potenzialanschluss
Bild 3-66 Nächsten Kollektor postionieren
