Aufbau und Bestandteile der Solaris Anlage (druckloses System)

2

Produktbeschreibung

1 Kaltwasser Anschlussleitung
2 Trinkwasser (warm) Verteilleitung
3 Edelstahl-Wellrohr Wärmetauscher für Trinkwasser (warm)
4 Edelstahl-Wellrohr Wärmetauscher zum Wärmeerzeuger (Speicherladung)
5 Tauchhülse für Speicher-, Rücklauftemperaturfühler
6 Füllstandsanzeiger
7 Füll- und Entleerhahn
8 Solaris R3-Regelung
9 Solaris Rücklaufleitung (unten am Flachkollektor / VA 18 Solar)
10 Solaris Kollektorfeld
11 Solar Vorlaufleitung (oben am Flachkollektor / VA 15 Solar)
12 Thermisches Mischventil (Verbrühungsschutz bauseits)
13 Schwerkraftbremse
14 Solaris Vorlauf Schichtungsrohr
15 Edelstahl-Wellrohr Wärmetauscher zur Heizungsunterstützung
16 Wärmedämmhülle für Edelstahl-Wellrohr Wärmetauscher zur
Heizungsunterstützung
17 Anschluss Solaris Rücklauf
18 Anschluss Ausgleichsleitung (mit Ventileinsatz) für Speichererweiterung
19 Anschluss Sicherheitsüberlauf

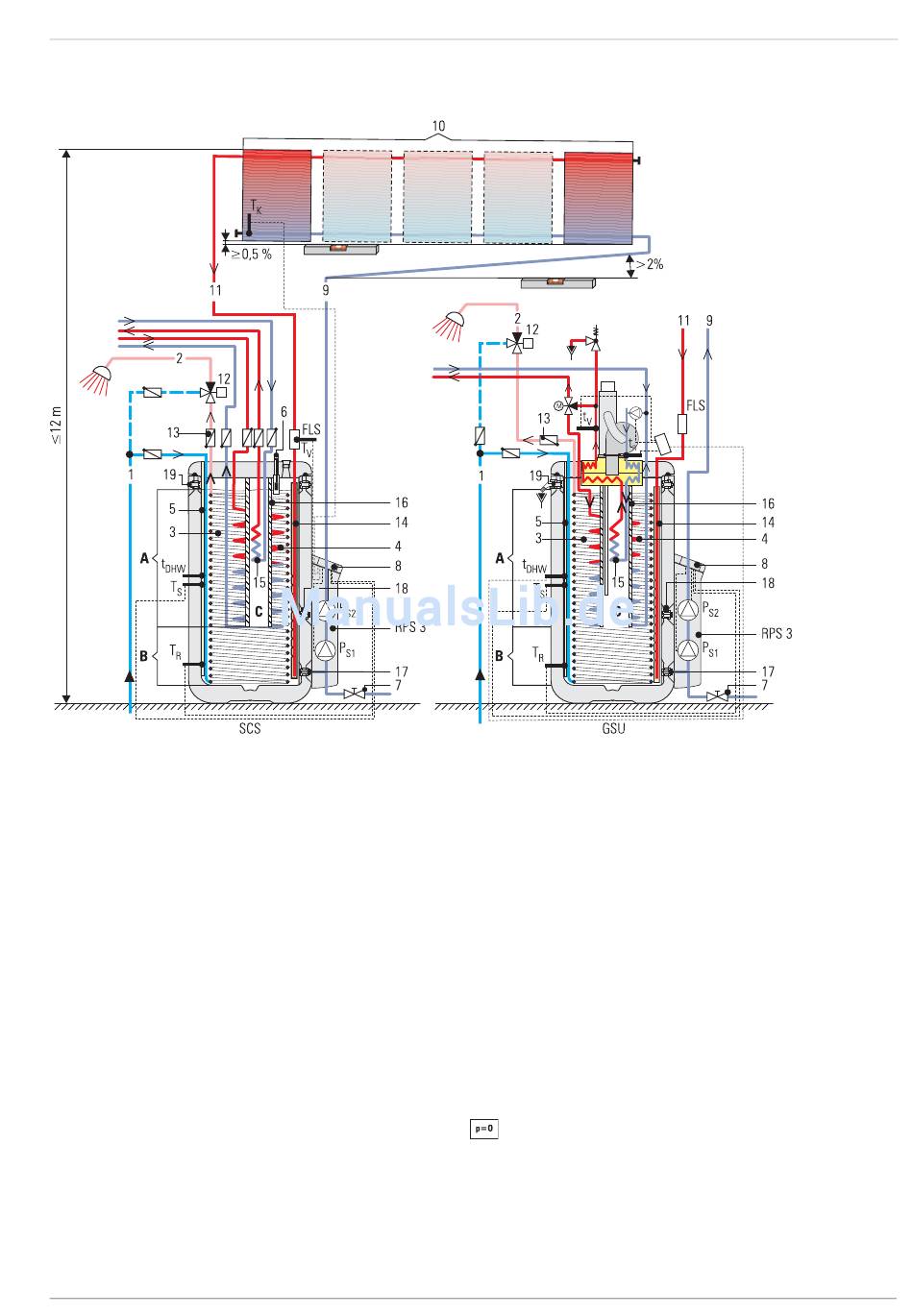

Bild 2-1 Standardaufbau einer Solaris Anlage (dargestellt am Drain-Back-System
FA ROTEX Solaris FDM - 09/2012
A Brauchwasserzone
B Solarzone
C Heizungsunterstützungszone
t Wärmeerzeuger Speichertemperaturfühler
DHW
t Wärmeerzeuger Rücklauftemperaturfühler
R
t Wärmeerzeuger Vorlauftemperaturfühler
V
T Solaris Rücklauftemperaturfühler
R
T Solaris Speichertemperaturfühler
S
T Solaris Kollektortemperaturfühler
K
T Solaris Vorlauftemperaturfühler
V
RPS3 Regelungs- und Pumpeneinheit
FLS Solaris FlowSensor (Durchflussmessung) oder
Solaris FlowGuard (Durchflusseinstellung)
P Solaris Betriebspumpe
S1
P Solaris Druckerhöhungspumpe
S2
)
2 x Produktbeschreibung
7
