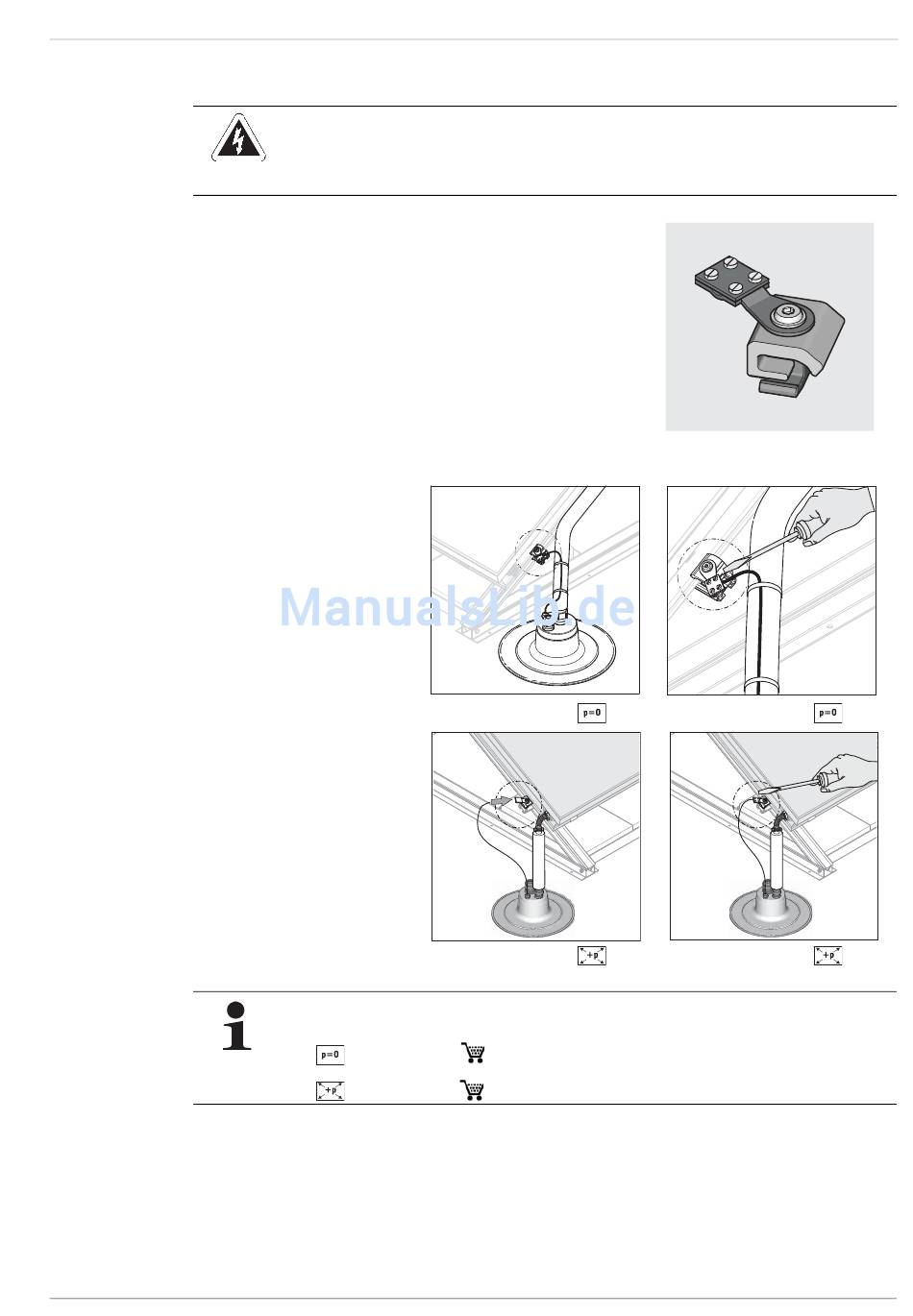

3.4.7 Potentialausgleich anbringen
1. Schlitzschrauben an Potentialausgleichsklemme lösen.
2. Potentialausgleichsleitung (nicht im
Lieferumfang enthalten) anschließen.
3. Schrauben der
Potentialausgleichsklemme
festziehen.
4. Potentialausgleichsleitung bis zur
Potentialausgleichsschiene verlegen,
mit Kabelbindern befestigen und an
die Potentialausgleichsschiene
anschließen.
FA ROTEX Solaris FDM - 09/2012
WARNUNG!
Der Potentialausgleich ersetzt keinen Blitzableiter, er ist nur für den Schutz des Kollektortemperaturfühlers
vorgesehen. Lokale Blitzschutz-Vorschriften sind zu beachten.
Bild 3-34 Arbeitsschritt 2 -
Bild 3-36 Arbeitsschritt 2 -
Werden zwei oder mehr Kollektorreihen installiert, müssen diese über einen Potentialausgleich miteinander
verbunden werden. Potentialausgleichsklemmen sind:
–
im Paket CON RVP (
–
im Paket CON LCP (
16 20 35) und
16 20 45) enthalten.
3
x
Montage
Bild 3-33 Arbeitsschritt 1
Bild 3-35 Arbeitsschritt 3 -
Bild 3-37 Arbeitsschritt 3 -
35
