FC300-Programmierungshandbuch

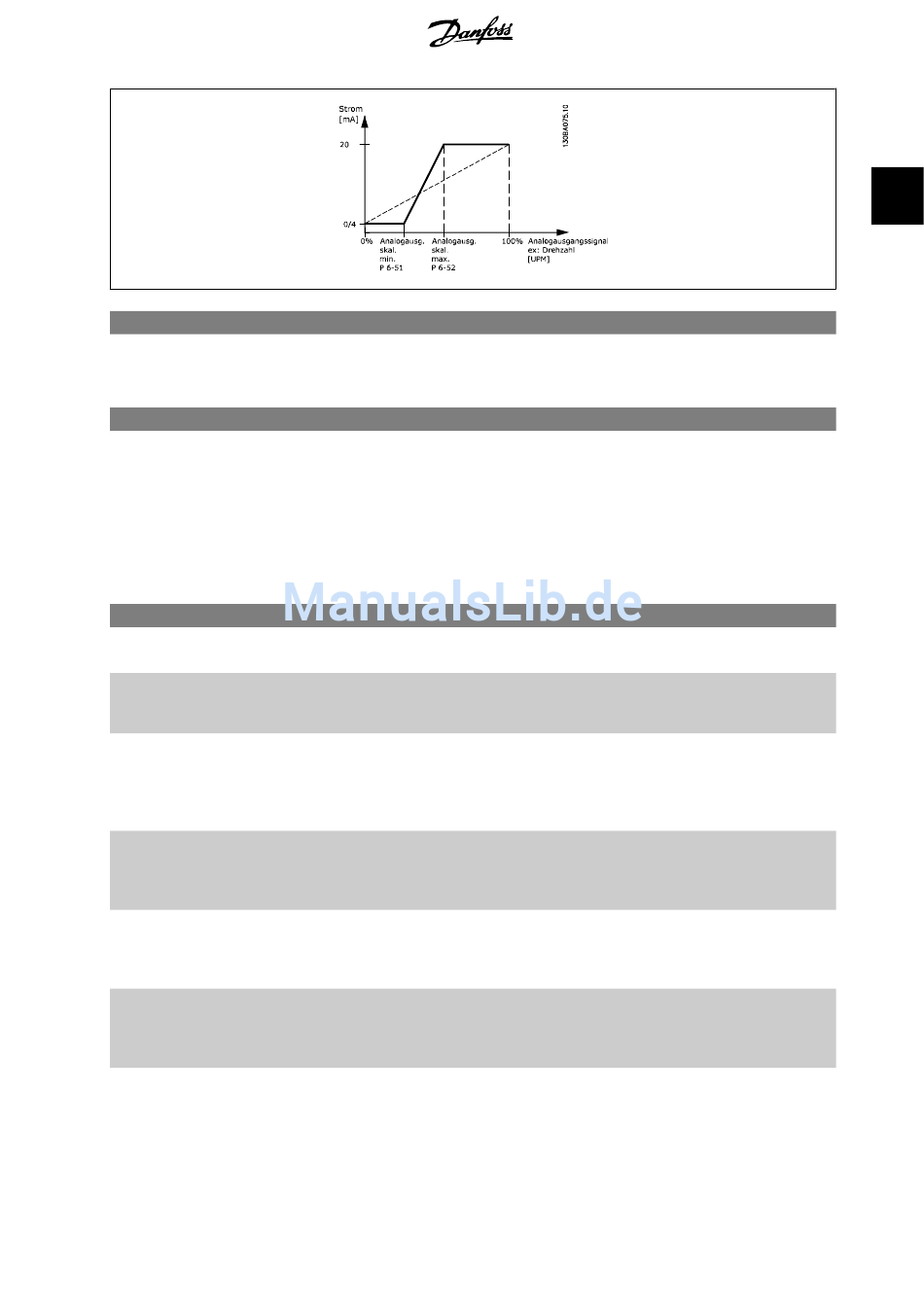

6-53 Kl. 42, Wert bei Bussteuerung
Range:
*
0.00% [0.00 – 100.00 %]
6-54 Kl. 42, Wert bei Bus-Timeout
Range:
*
0.00% [0.00 – 100.00 %]
2.9.8. 6-6* Analogausgang 2 (MCB 101)
Signalbereich des Ausgangs: 0/4 - 20 mA. Analogausgang 2 entspricht Klemme X30/8. Die Auflösung am Analogausgang ist 12 Bit.

6-60 Klemme X30/8 Ausgang

Option:
[0] Ohne Funktion
[100] Ausgangsfrequenz
(0...1000 Hz), 0...20
mA
[101] Ausgangsfrequenz
(0...1000 Hz), 4...20
mA
Sollwert (Ref
max), 0...20 mA
[102] Sollwert (Ref
max), 4...20 mA
Istwert (FB min-max),
0...20 mA
[103] Istwert (FB min-max),
4...20 mA
Motorstrom (0-Imax),
0...20 mA
[104] Motorstrom (0-Imax),
4...20 mA
Moment relativ zu Max.
0-Tlim, 0...20 mA
[105] Moment relativ zu Max.
0-Tlim, 4...20 mA
Mom. relativ zu Nenn.
0-Tnom, 0...20 mA
Funktion:
Wurde für diesen Analogausgang die Funktion „Bussteuerung" gewählt, dann kann mittels dieses Parameters der
momentane Ausgangswert des Analogausgangs (über Bus) gesteuert werden.
Funktion:
Enthält den Festwert von Ausgang 42.
Wurde für diesen Analogausgang die Funktion „Bussteuerung" gewählt und ein Bus/Steuerwort Timeout (Par.
6-50) ist aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest.
Funktion:
min-
min-
®
MG.33.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
2. Programmieren
2
101
