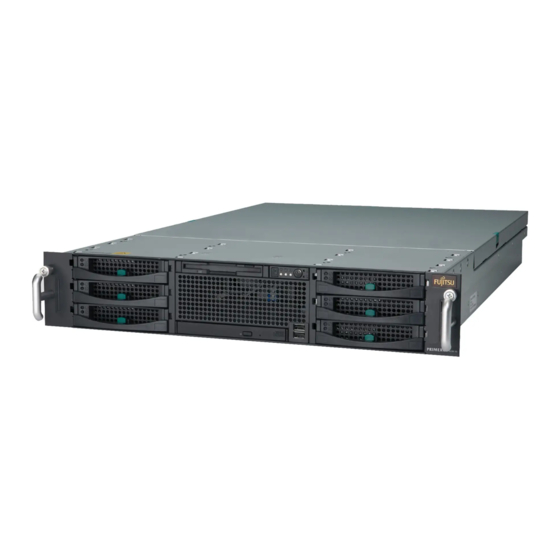

PRIMERGY RX300 S3
Betriebsanleitung
Ausgabe Dezember 2006

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX300 S3

Inhaltszusammenfassung für Fujitsu PRIMERGY RX300 S3

  • Seite 1 PRIMERGY RX300 S3 Betriebsanleitung Ausgabe Dezember 2006...
  • Seite 2 Forderungen der DIN EN ISO 9001:2000 erfüllt. cognitas. Gesellschaft für Technik-Dokumentation mbH www.cognitas.de Copyright und Handelsmarken Copyright © 2006 Fujitsu Siemens Computers GmbH. Alle Rechte vorbehalten. Liefermöglichkeiten und technische Änderungen vorbehalten. Alle verwendeten Hard- und Softwarenamen sind Handelsnamen und/oder Warenzeichen der...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einleitung ......7 Übersicht über die Dokumentation ....7 Leistungsmerkmale .
  • Seite 4 Inhalt Bedien- und Anzeigeelemente ....5.1.1 Die Frontseite ......5.1.2 Die Rückseite .
  • Seite 5 Inhalt Hot-plug Komponenten ....Hot-plug Netzteile ..... . . 8.1.1 Leereinsatz entfernen .
  • Seite 6 Inhalt Betriebsanleitung RX300 S3...

  • Seite 7: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zu allererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel „Wichtige Hinweise“...
  • Seite 8 Installationsschritte Übersicht Wie Sie ServerStart bedienen sowie weitere Informationen finden Sie im mitgelieferten Handbuch „PRIMERGY ServerView Suite - ServerStart“. Hinweise zur Konfiguration finden Sie auch im Abschnitt „Konfiguration mit ServerStart“ auf Seite – Lokale Konfiguration und Installation mit oder ohne ServerStart (siehe Abschnitt „Konfiguration mit ServerStart“...

  • Seite 9: Einleitung

    Einleitung Der PRIMERGY RX300 S3 Server ist ein Intel-basierter Server für mittlere Netzwerke und große Unternehmen. Der Server eignet sich sowohl für File-Ser- ver Dienste als auch für Anwendungs-, Informations- oder Internet-Server. Der PRIMERGY RX300 S3 Server bietet ein hohes Maß an Datensicherheit und Verfügbarkeit durch hochentwickelte Hardware- und Software-Komponen-...
  • Seite 10 – Technisches Handbuch zur Systembaugruppe D2119 (PDF-Datei verfügbar auf der mitgelieferten ServerBooks-DVD) – „BIOS-Setup“ (PDF-Datei verfügbar auf der mitgelieferten ServerBooks-DVD) – „PRIMERGY RX300 S3 Server Options Guide“ (PDF-Datei verfügbar auf der mitgelieferten ServerBooks-DVD) Im „Options Guide“ sind die Erweiterungs- und Umrüstmöglichkeiten des Servers beschrieben.
  • Seite 11 Einleitung Übersicht über die Dokumentation – Handbuch zum Server Management ServerView – Handbuch zum Remote Test- und Diagnosesystem RemoteView – Dokumentation zu Baugruppen und Laufwerken – Dokumentation zu Ihrem Betriebssystem – Informationsdateien zu Ihrem Betriebssystem (siehe auch „Literatur“ auf Seite 105) Betriebsanleitung RX300 S3...

  • Seite 12: Leistungsmerkmale

    Leistungsmerkmale Einleitung Leistungsmerkmale Systembaugruppe Die Leistungsmerkmale der Systembaugruppe (D2119) entnehmen Sie bitte dem technischen Handbuch der Systembaugruppe für die Hardware und dem BIOS-Setup (siehe „Literatur“ auf Seite 105). Steckplätze für zusätzliche Baugruppen Die Systembaugruppe des Servers besitzt Steckplätze für den Einbau von bis zu fünf zusätzlichen Baugruppen (Controller): LAN 1 LAN 2 Bild 1: PCI-Steckplätze: Grundausführung...
  • Seite 13 Einleitung Leistungsmerkmale Als Option besteht die Möglichkeit, nur PCI Baugruppen mit normaler Höhe ein- zubauen. In diesem Fall sind drei standard Steckplätze über eine dreifach Riser- Baugruppe verfügbar: LAN 1 LAN 2 Bild 2: PCI-Steckplätze: optionale Ausführung Lfd. Nr. Steck- Merkmale PCI-Baugruppe platz-Nr.
  • Seite 14 Leistungsmerkmale Einleitung Onboard-SAS-Controller mit IME-Funktionalität Für den Betrieb interner Festplatten ist der SAS-Controller mit „Integrated Mir- roring Enhanced“-Funktionalität vorhanden. „Integrated Mirroring Enhanced“ bietet zusätzlich RAID 0,1 -Funktionalität zur Konfiguration der internen Fest- platten (IME Level 1). Für die „Integrated Mirroring Enhanced“-Konfiguration stellt der Control- ler ein eigenes RAIDSelect Utility zur Verfügung.
  • Seite 15 Einleitung Leistungsmerkmale USB-Schnittstelle Die zwei USB-Schnittstellen an der Frontseite des Gerätes unterstützen den Servicetechniker bei der Arbeit. Die maximale Länge der externen Leitung beträgt drei Meter. Stromversorgung Der Server verfügt im Grundausbau über ein Weitbereich hot-plug Netzteil das sich automatisch auf eine Netzspannung im Bereich von 100 V - 240 V einstellt. Optional kann mit einem weiteren Netzteil die Stromversorgung zu einer redun- danten Stromversorgung erweitert werden.
  • Seite 16 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkompo- nenten aus. Die Prefailure Detection and Analysing-Technologie (PDA) von Fujitsu Siemens Computers analysiert und überwacht alle für die Systemzuverlässigkeit wichti- gen Komponenten.
  • Seite 17 Durch den auf der Systembaugruppe integrierten iRMC (integrated Remote Management Controller) und das optionale Remote Test- und Diagnosesystem RemoteView kann der PRIMERGY RX300 S3 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemana- lyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 18 Leistungsmerkmale Einleitung RemoteView RemoteView ist die Remote Management-Lösung von Fujitsu Siemens Compu- ters für Intel-basierte PRIMERGY-Systeme. RemoteView und die entsprechen- den, auf der Systembaugruppe integrierten Hardware-Komponenten ermögli- chen eine Fern-Überwachung und -Wartung sowie eine schnelle Wiederherstellung der Betriebsbereitschaft im Fehlerfall.

  • Seite 19: Darstellungsmittel

    Einleitung Darstellungsmittel Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: Kursive Schrift kennzeichnet Kommandos, Menüpunkte oder Soft- wareprogramme. „Anführungszeichen“ kennzeichnen Kapitelnamen und Begriffe, die hervor- gehoben werden sollen. Ê kennzeichnet Arbeitsschritte, die Sie in der angegebe- nen Reihenfolge ausführen müssen. ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Servers oder...
  • Seite 20 Technische Daten Einleitung Elektromagnetische Verträglichkeit FCC class A (Standard Stromversorgung) VCCI class A /JEIDA CNS 13438 class A C-Tick class A Störaussendung EN 55022 class A Harmonic current EN 61000-3-2 Flicker EN 61000-3-3 Störfestigkeit EN 55024 CE-Kennzeichnung Niederspannungs-Richtlinie 73/23/EWG nach EU-Richtlinien: Elektromagnetische Verträglichkeit 89/336/EWG Betriebsanleitung...

  • Seite 21: Installationsschritte Übersicht

    Einleitung Technische Daten Mechanische Werte Breite 445 mm Tiefe 785 mm Höhe 85 mm bzw. 2HE Einbautiefe im Rack 745 mm Kabeltiefe im Rack 100,0 mm (1000 mm Rack empfohlen) Gewicht Ca. 25 kg (abhängig vom Ausbau). Belüftungsabstand Mindestens 200 mm bei Front- und Rückseite. Umgebungsbedingungen Klimaklasse 3K2 EN 60721/IEC 721 Teil 3-3...

  • Seite 23: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrem Server unbedingt beachten müssen. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch „Sicherheitshinweise und andere wichtige Informationen“ beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Ein- richtungen der Informationstechnik.
  • Seite 24 Sicherheitshinweise Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Gerätes eventuelle Hinweise für die Umgebungsbedingungen Ihres Gerätes (siehe „Umgebungsbedingungen“ auf Seite 19). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung - sowohl am Geräteäußeren als auch im Gerä- teinneren - auftreten.
  • Seite 25 Wichtige Hinweise Sicherheitshinweise ACHTUNG! Schließen Sie das Gerät und die daran angeschlossenen Peripherie- geräte immer am selben Stromkreis an. Anderenfalls droht Datenver- lust, wenn z. B. bei Netzausfall die Zentraleinheit noch läuft, das Peri- pheriegerät (z. B. ein Speichersubsystem) aber ausgefallen ist. Datenleitungen müssen über eine ausreichende Abschirmung verfü- gen.
  • Seite 26 Sicherheitshinweise Wichtige Hinweise ACHTUNG! Installieren Sie nur Systemerweiterungen, die den Anforderungen und Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforde- rungen und Vorschriften verletzt oder das System beschädigt wer- den. Informationen darüber, welche Systemerweiterungen zur Instal- lation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service.
  • Seite 27 Wichtige Hinweise Sicherheitshinweise Umgang mit CDs/DVDs und CD-/DVD-Laufwerken Bei Geräten mit CD-/DVD-Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie im CD-/DVD-Laufwerk Ihres Servers ausschließlich einwandfreie CDs/DVDs, um Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD vor dem Einlegen in das Laufwerk auf Beschädigungen wie feine Risse, Bruchstellen oder dergleichen.
  • Seite 28 Sicherheitshinweise Wichtige Hinweise Batterien ACHTUNG! Bei unsachgemäßem Austausch von Batterien besteht Explosi- onsgefahr. Batterien dürfen nur durch identische oder vom Her- steller empfohlene Typen ersetzt werden (siehe Technisches Handbuch zur Systembaugruppe). Enthalten eventuell einge- baute Zusatzbaugruppen Batterien/Akkus sind die entsprechen- den Hinweise in den zugehörigen Handbüchern zu beachten.
  • Seite 29 Wichtige Hinweise Sicherheitshinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 3: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den geer- deten Schutzkontakt-Steckdosen, bevor Sie Komponenten mit EGB ein- oder ausbauen.

  • Seite 30: Ce-Konformität

    CE-Konformität Wichtige Hinweise Außerdem zu beachten: Beachten Sie bei der Reinigung die Hinweise im Abschnitt „Server reinigen“ auf Seite 65). Bewahren Sie diese Betriebsanleitung und die weitere Dokumentation (wie z. B. Technisches Handbuch, DVD) bei dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 31: Hinweise Zum Einbau Ins Rack

    Wichtige Hinweise Hinweise zum Einbau ins Rack Hinweise zum Einbau ins Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfor- dert der Einbau des Systems aus Sicherheitsgründen minde- stens zwei Personen. Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der Griffe auf der Frontblende heben.

  • Seite 32: Umweltschutz

    Umweltschutz Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu Siemens Computers-Norm „Umweltge- rechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass ent- scheidende Kriterien wie Langlebigkeit, Materialauswahl und -kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden.
  • Seite 33 Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmate- rialien im europäischen Raum erfahren Sie auch im Handbuch „Returning used devices“, über Ihre Fujitsu Siemens Computers Geschäftsstelle oder von unse- rem Recycling-Zentrum in Paderborn: Fujitsu Siemens Computers Recycling Center D-33106 Paderborn Tel.

  • Seite 35: Installation Der Hardware

    Installation der Hardware ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Sicherheitshinweise“ auf Seite 23ff. ACHTUNG! Der Server sollte keinen extremen Umgebungsbedingungen ausgesetzt werden (siehe „Umgebungsbedingungen“ auf Seite 19). Schützen Sie ihn vor Staub, Feuchtigkeit und Hitze. Die im Server eingebauten HDD-Module dürfen keinem Temperatur- schock ausgesetzt werden (siehe Abschnitt „Umgang mit Festplatten- laufwerken/HDD-Modulen“...

  • Seite 36: Auspacken Des Servers

    Auspacken des Servers Installation der Hardware Auspacken des Servers ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hin- weise“ auf Seite Nehmen Sie zum Tragen des Servers weitere Personen zu Hilfe. Packen Sie den Server erst am Aufstellungsort aus. Ê Transportieren Sie den Server an den gewünschten Aufstellungsort. Die Originalverpackung des Servers sollten Sie für einen eventuellen Wieder- transport aufbewahren.
  • Seite 37 Installation der Hardware Server ins Rack ein-/ausbauen Anforderungen an das Rack Die Racksysteme von Fujitsu Siemens Computers (PRIMECENTER Rack und DataCenter Rack) unterstützen den Einbau der PRIMERGY Serversysteme. Der Einbau in die zur Zeit gängigen Racksysteme verschiedener Fremdherstel- ler (3rd-Party Rack) wird zum großen Teil unterstützt.
  • Seite 38 Server ins Rack ein-/ausbauen Installation der Hardware 3rd-Party Rack Es sind gewisse Randbedingungen zu erfüllen: – Einbaumaße (siehe die im Bild 4 auf Seite 39 dargestellten Maße): Frontseite Rack Rückseite Rack Racktiefe (Vergleich PRIMECENTER Rack 940/1000 mm) Rackbreite (Vergleich PRIMECENTER Rack 700 mm) Lichte Weite der 19-Zoll Einbauebene vordere 19-Zoll Einbauebene hintere 19-Zoll Einbauebene...
  • Seite 39 Installation der Hardware Server ins Rack ein-/ausbauen Grundsätzlich sieht das Lüftungskonzept vor, dass die notwendige Kühlung durch die horizontale Eigenbelüftung der eingebauten Geräte (Luftströmung von vorne nach hinten) erreicht wird. – Netzanschluss. Für den Einbau in 3rd-Party Racks ist darauf zu achten, dass entsprechende Steckdosenleisten vorhanden sind.

  • Seite 40: Einbau Ins Primecenter Oder Datacenter Rack

    Server ins Rack ein-/ausbauen Installation der Hardware 4.2.1 Einbau ins PRIMECENTER oder DataCenter Rack Für den Einbau ins PRIMECENTER/DataCenter Rack sind folgende Teile erfor- derlich: – Tragewinkel – eine linke und eine rechte Teleskopschiene (montiert) – M5x10-Schrauben mit integrierten Zentrierscheiben –...
  • Seite 41 Installation der Hardware Server ins Rack ein-/ausbauen Bild 6: Äußere Teleskopschiene entfernen Ê Ziehen Sie die Teleskopschiene vollständig auseinander (1). Ê Entriegeln Sie die äußere Teleskopschiene (2) und entfernen sie diese. Ê Wiederholen Sie die Schritte mit der zweiten Teleskopschiene. Zur Befestigung der Teleskopschienen sind keine Muttern erforderlich, da die Befestigungslöcher der Schienen mit Gewinde versehen sind.
  • Seite 42 Server ins Rack ein-/ausbauen Installation der Hardware Einbau der Teleskopschiene mit Varioträger Bild 7: Linke Teleskopschiene ins PRIMECENTER/DataCenter Rack montieren Ê Positionieren Sie (1) die linke Schiene am Tragewinkel (b) (waagerechten Vorsprung (c) einsetzen). Ê Spannen Sie (2) die linke Schiene zwischen dem linken vorderen Montage- holm und dem Tragewinkel indem Sie die Schiene zusammendrücken, am vorderen Holm positionieren und sie wieder freilassen.

  • Seite 43: Einbau In 3Rd-Party Racks

    Installation der Hardware Server ins Rack ein-/ausbauen 4.2.2 Einbau in 3rd-Party Racks Für den Einbau ins 3rd-Party Rack sind folgende Teile erforderlich: – eine linke und eine rechte Teleskopschiene (montiert) – M5x10-Schrauben mit integrierten Zentrierscheiben – Alternativ können auch M5x10-Schrauben mit gesonderten Zen- trierscheiben verwendet werden.

  • Seite 44: Server Einsetzen

    Server ins Rack ein-/ausbauen Installation der Hardware Racks mit Einbautiefe kleiner/größer 735 mm Für den Einbau in Racksysteme mit einer Einbautiefe kleiner/größer 735 mm ist ein Längenausgleich der Teleskopschienen durchzuführen. Der Längenaus- gleich erfolgt über das Federelement des Varioträgers. Ê Befestigen Sie die Teleskopschienen wie im Abschnitt „Einbau ins PRIME- CENTER oder DataCenter Rack“...
  • Seite 45 Installation der Hardware Server ins Rack ein-/ausbauen Bild 9: Server einsetzen ACHTUNG! Für das Einsetzen des Servers in das Rack sind mindestens zwei Personen erforderlich. Ê Schieben Sie den vorbereiteten Server in die herausragenden inneren Tele- skopschienen (1) bis die Schienen einrasten. Ê...

  • Seite 46: Geräte An Server Anschließen

    Geräte an Server anschließen Installation der Hardware Geräte an Server anschließen Die Anschlüsse finden Sie an der Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Optionen bzw. PCI-Baugruppen ab. Die Standardanschlüsse (Bild 10) sind durch Symbole, einzelne Stecker sind auch farblich gekennzeichnet: 1 Mausanschluss (PS/2) (grün) 5 USB-Anschluss 1 und 2 (schwarz)

  • Seite 47: Server Ans Netz Anschließen

    Installation der Hardware Server ans Netz anschließen Zwei zusätzliche USB-Anschlüsse (1) befinden sich an der Frontseite des Ser- vers (Bild 11): Bild 11: Frontseite: USB-Anschlüsse 3 und 4 Bildschirm, Tastatur und Maus anschließen Ê Schließen Sie den Bildschirm, die Tastatur und Maus an die Standardan- schlüsse (siehe Tabelle und Bild 10 auf Seite 46) des Servers an.
  • Seite 48 Server ans Netz anschließen Installation der Hardware ACHTUNG! Die eingebauten Netzgeräte stellen sich automatisch auf eine Netzspan- nung im Bereich von 100 V - 240 V ein. Stellen Sie sicher, dass die örtli- che Netzspannung den entsprechenden Bereich weder über- noch unterschreitet.

  • Seite 49: Hinweise Zum Anschließen/Lösen Von Leitungen

    Installation der Hardware Anschließen/Lösen von Leitungen Hinweise zum Anschließen/Lösen von Leitungen ACHTUNG! Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie sie anschließen. Bei Gewitter dürfen Datenleitungen weder gesteckt noch gelöst werden. Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Halten Sie beim Anschließen oder Lösen von Leitungen die nachfolgend beschriebene Reihenfolge ein.

  • Seite 51: Bedienung Und Inbetriebnahme

    Bedienung und Inbetriebnahme ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hin- weise“ auf Seite Bedien- und Anzeigeelemente 5.1.1 Die Frontseite Die Bedien-und Anzeigeelemente an der Frontseite sind in Bild 13 auf Seite 52 dargestellt. Bedienelemente Ein/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein/Aus-Taste das System eingeschaltet.
  • Seite 52 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Identifizierungs (ID)-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers. Die zwei ID-Anzeigen leuchten synchron. Bild 13: Frontseite: Anzeige- und Bedienelemente HDD BUSY Anzeige Laufwerk-Access-Anzeige HDD FAULT Anzeige Global Error-Anzeige Diskettenlaufwerks-Anzeige Ein-/Aus-Taste...
  • Seite 53 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Laufwerk-Access-Anzeige (grün) Leuchtet grün, wenn auf ein internes SAS-Laufwerk (HDD) zuge- griffen wird. Global Error-Anzeige (orange) Leuchtet nicht, wenn das System in Ordnung ist. Es ist kein Ser- vice-Fall oder kritisches Ereignis aufgetreten. Leuchtet orange, wenn ein voraussichtlicher Fehler erkannt wor- den ist.
  • Seite 54 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Anzeigen am optionalen USB Magnetband-Laufwerk 1 2 3 Bild 14: USB Magnetband-Laufwerk Anzeige Reinigung (Clean) Anzeige Kassette (Media) Anzeige Laufwerk (Drive) Festplattenlaufwerksanzeigen Bild 15: 3,5-Zoll HDD-Modul: Anzeigen Betriebsanleitung RX300 S3...
  • Seite 55 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Bild 16: 2,5-Zoll HDD-Modul: Anzeigen HDD BUSY grün – leuchtet: HDD in active phase (Laufwerk aktiv) – leuchtet nicht: HDD inactive (Laufwerk inaktiv) HDD FAULT (in Verbindung mit einem RAID-Controller) orange – leuchtet nicht: No HDD error (kein Laufwerksfehler) –...

  • Seite 56: Die Rückseite

    Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme 5.1.2 Die Rückseite LAN 1 LAN 2 LAN 1 LAN 2 Bild 17: Rückseite: Anzeigen 1 - 4: Anzeigen am Anschlussfeld (siehe Seite 5, 6: Anzeigen an den hot-plug PCI-Steckplätzen (siehe Seite 7, 8: Anzeigen am hot-plug Netzteil (siehe Seite Anzeigen am Anschlussfeld...
  • Seite 57 Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente ID-Anzeige (blau) Leuchtet blau, wenn das System durch Druck auf die ID-Taste auf der Frontseite ausgewählt wurde. Ein erneuter Druck auf die Taste deakti- viert die Anzeige. Gleichzeitig leuchtet auch die ID-Anzeige an der Frontseite des Servers. Die zwei ID-Anzeigen leuchten synchron.
  • Seite 58 Bedien- und Anzeigeelemente Bedienung und Inbetriebnahme Anzeigen an den hot-plug PCI-Steckplätzen Die Anzeigen an diesen Steckplätzen (Bild 17 auf Seite 56) verhalten sich unterschiedlich, je nachdem ob das Betriebssystem die hot-plug-Funktionalität unterstützt (Tabelle 4) oder nicht unterstützt (Tabelle 5 auf Seite 59): Spannungs- Achtungs-...

  • Seite 59: Anzeigen Der Hot-Plug Cpu- Und Systemlüfter

    Bedienung und Inbetriebnahme Bedien- und Anzeigeelemente Spannungs- Achtungs- Statusbeschreibung anzeige anzeige (6)/(grün) (5)/(orange) leuchtet nicht leuchtet nicht Gerät ausgeschaltet. leuchtet leuchtet nicht Gerät in Betrieb. PCI-Steckplatz steht unter Spannung. Tabelle 5: Betriebssystem ohne hot-plug-Funktionalität: hot-plug PCI-Anzeigemodi Anzeigen am hot-plug Netzteil Farbe Zustand Bedeutung...

  • Seite 60: Server Einschalten/Ausschalten

    Server einschalten/ausschalten Bedienung und Inbetriebnahme Server einschalten/ausschalten ACHTUNG! Wenn nach dem Einschalten des Servers am Bildschirm nur flimmernde Streifen erscheinen, schalten Sie den Server sofort aus (siehe Abschnitt „Bildschirm zeigt flimmernde Streifen“ auf Seite 71). Die Ein/Aus-Taste trennt den Server nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den/die Netzstecker ziehen.
  • Seite 61 Bedienung und Inbetriebnahme Server einschalten/ausschalten Weitere Ein-/Ausschaltmöglichkeiten Außer mit der Ein-/Aus-Taste kann der Server auf folgende Arten ein- oder aus- geschaltet werden: – Vorgegebener Einschaltzeitpunkt/Ausschaltzeitpunkt Im Programm ServerView wird der Zeitpunkt eingestellt, zu dem der Server sich ein- oder ausschaltet. –...

  • Seite 62: Server Konfigurieren

    Server konfigurieren Bedienung und Inbetriebnahme Server konfigurieren In diesem Abschnitt finden Sie Hinweise zur Konfiguration des Servers und zur Installation des Betriebssystems. Stellen Sie sicher, dass im Serverbetrieb die Energiesparfunktionen im BIOS-Setup ausgeschaltet (disabled) sind. 5.3.1 Konfiguration mit ServerStart IME (RAID Level 1) konfigurieren Der Server verfügt über einen Onboard-SAS-Controller mit „Integrated Mirro- ring Enhanced“-Funktionalität.

  • Seite 63: Konfiguration Ohne Serverstart

    Bedienung und Inbetriebnahme Server konfigurieren 5.3.2 Konfiguration ohne ServerStart IME (RAID Level 0, 1) konfigurieren Der Server verfügt über einen Onboard-SAS-Controller mit „Integrated Mirro- ring Enhanced“-Funktionalität. Für die „Integrated Mirroring Enhanced“-Konfiguration stellt der Control- ler ein eigenes RAIDSelect Utility zur Verfügung. Nähere Informationen hierzu finden Sie im Handbuch „Integrated Mirroring User’s Guide“...

  • Seite 64: Hot-Plug Pci-Steckplätze In Betrieb Nehmen

    Hot-plug PCI in Betrieb nehmen Inbetriebnahme und Bedienung Hot-plug PCI-Steckplätze in Betrieb nehmen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel „Wichtige Hin- weise“ auf Seite Der Server besitzt neben Standardsteckplätzen auch zwei Steckplätze für hot- plug PCI. Diese hot-plug PCI-Steckplätze ermöglichen den Ein- und Ausbau von Baugruppen im laufenden Betrieb, wenn das Betriebssystem diese Funk- tionalität unterstützt.

  • Seite 65: Server Reinigen

    Inbetriebnahme und Bedienung Hot-plug PCI in Betrieb nehmen Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus den geerdeten Schutzkontakt-Steckdosen. Der Gehäuseinnenraum des Servers darf nur von autorisiertem Fachper- sonal gereinigt werden. Verwenden Sie für die Reinigung des Gehäuses von außen kein Scheu- erpulver und keine kunststofflösenden Reinigungsmittel.

  • Seite 67: Eigentums- Und Datenschutz

    Eigentums- und Datenschutz Der Server wird durch die absperrbare Rack-Tür gegen fremden Zugriff geschützt. Um das System und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen.
  • Seite 68 Sicherheitsfunktionen des BIOS-Setup Eigentums- und Datenschutz Unbefugtes Schreiben auf Diskette verhindern Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Diskette Write den Eintrag Disabled wählen. BIOS gegen Überschreiben schützen Diesen Schutz aktivieren Sie, indem Sie im Menü Security für Flash Write den Eintrag Disabled wählen.

  • Seite 69: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch „Sicherheit“ und im Kapitel „Wichtige Hinweise“ auf Seite Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnah- men zu beheben: – die in diesem Kapitel beschrieben sind, – die in der Dokumentation zu den angeschlossenen Geräten beschrieben sind, –...

  • Seite 70: Server Schaltet Sich Ab

    Server schaltet sich ab Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie im Programm ServerView die Fehlerliste bzw. die ErrorLog-Datei, und versuchen Sie den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 71: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Gefahr von Sachschäden am Ser- ver. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 72: Diskette Nicht Lesbar/Beschreibbar

    Diskette nicht lesbar/beschreibbar Problemlösungen und Tipps Maus-Controller abgeschaltet Wenn Sie die mitgelieferte Maus verwenden, muss der Maus-Controller auf der Systembaugruppe eingeschaltet sein. Ê Prüfen Sie im BIOS-Setup, ob der Maus-Controller eingeschaltet (Enabled) ist. Diskette nicht lesbar/beschreibbar Ê Prüfen Sie, ob der Schreibschutz der Diskette aktiviert ist. Ê...

  • Seite 73: Laufwerke Beim Systemstart „Dead

    Problemlösungen und Tipps Laufwerke beim Systemstart „dead“ 7.10 Laufwerke beim Systemstart „dead“ Diese Fehlermeldung kann auftreten, wenn der Onboard SAS-Controller über RAID-Funktionalität bzw. der Server über einen PCI-RAID-Controller verfügt. Konfiguration des RAID-Controllers falsch Ê Prüfen und korrigieren Sie mit dem Utility für den RAID-Controller die Ein- stellungen für die Laufwerke.

  • Seite 74: Hot-Plug Pci Fehler-Anzeige Leuchtet

    Hot-plug PCI Fehler-Anzeige leuchtet Problemlösungen und Tipps 7.12 Hot-plug PCI Fehler-Anzeige leuchtet MRL-Sensor wurde unberechtigt betätigt Der Verriegelungsschieber des entsprechenden hot-plug PCI-Baugruppenhal- ters wurde unberechtigt betätigt. ACHTUNG! Der Verriegelungsschieber darf nur betätigt werden, wenn beide Anzei- gen des entsprechenden PCI-Steckplatzes nicht leuchten. Ist der PCI-Steckplatz, dessen MRL-Sensor unberechtigt betätigt wurde mit einer Baugruppe bestückt, wird ein NMI ausgelöst (Blue Screen).

  • Seite 75: Fehlermeldung Am Bildschirm

    Problemlösungen und Tipps Fehlermeldung am Bildschirm Spannungsausfall während der Enable-Sequenz Die Einschaltsequenz wurde abgebrochen. Es wurde die PCI-Baugruppe ent- weder nicht richtig (verkantet) gesteckt oder die PCI-Baugruppe ist defekt. Ê Entfernen Sie die Baugruppe aus dem Steckplatz und stecken Sie sie kor- rekt ein.

  • Seite 77: Hot-Plug Komponenten

    Hot-plug Komponenten In diesem Kapitel erfahren Sie, wie Sie mit den hot-plug Komponenten umge- hen bzw. wie Sie in Ihrem Server Hardware-Änderungen vornehmen. Das Hot-Swap-Verfahren (Austausch von Komponenten im laufenden Betrieb) erhöht die Verfügbarkeit des Systembetriebs und gewährleistet ein hohes Maß an Daten- und Ausfallsicherheit.

  • Seite 78: Hot-Plug Netzteil Hinzufügen

    Hot-plug Netzteile Hot-plug Komponenten 8.1.2 Hot-plug Netzteil hinzufügen Ê Schieben Sie das zweite Netzteil in den leeren Einbauplatz, bis es einrastet (siehe Abschnitt „Hot-plug Netzteil austauschen“) und schließen Sie es an (siehe Abschnitt „Server ans Netz anschließen“ auf Seite 47). 8.1.3 Hot-plug Netzteil austauschen Bild 18: Netzteil entriegeln und herausziehen...

  • Seite 79: Hot-Plug Festplattenlaufwerke

    Hot-plug Komponenten Hot-plug Festplattenlaufwerke Hot-plug Festplattenlaufwerke Im PRIMERGY RX300 S3 Server können bis zu sechs 3,5-Zoll SAS/SATA- Festplattenlaufwerke oder zwölf 2,5-Zoll SAS-Festplattenlaufwerke eingesetzt werden. Die Festplattenlaufwerke sind auf einem Träger montiert, der das Ersetzen von defekten Laufwerken bzw. das Hinzufügen neuer Laufwerke im laufenden Betrieb (hot-swap) ermöglicht.

  • Seite 80: Leereinsatz Aus-/Einbauen

    Hot-plug Festplattenlaufwerke Hot-plug Komponenten 8.2.2 Leereinsatz aus-/einbauen Freie Einbauplätze sind mit einem Leereinsatz versehen, der vor dem Einbau eines zusätzlichen HDD-Moduls zu entfernen ist. 3,5-Zoll Leereinsatz aus-/einbauen Bild 19: 3,5-Zoll Leereinsatz ausbauen Ê Drücken Sie die beiden Zungen am Leereinsatz (siehe Bild 19) soweit zusammen, bis sich die Verriegelung löst, und ziehen Sie den Leereinsatz...
  • Seite 81 Hot-plug Komponenten Hot-plug Festplattenlaufwerke 2,5-Zoll Leereinsatz aus-/einbauen Bild 20: 2,5-Zoll Leereinsatz ausbauen Ê Drücken Sie die beiden Zungen am Leereinsatz soweit zusammen, bis sich die Verriegelung löst (1), und ziehen Sie den Leereinsatz aus dem Einbau- platz (2). Der Einbau des Leereinsatzes erfolgt in umgekehrter Reihenfolge. ACHTUNG! Bewahren Sie den Leereinsatz auf.

  • Seite 82: Hdd-Modul Ein-/Ausbauen

    Hot-plug Festplattenlaufwerke Hot-plug Komponenten 8.2.3 HDD-Modul ein-/ausbauen ACHTUNG! Ziehen Sie auf keinen Fall ein HDD-Modul im laufenden Betrieb, wenn Sie nicht sicher sind, dass das Festplattenlaufwerk an einem RAID-Con- troller betrieben wird und zu einem Disk-Array gehört, das im RAID-Level 1, 5 oder 10 arbeitet.
  • Seite 83 Hot-plug Komponenten Hot-plug Festplattenlaufwerke Die für den PRIMERGY RX300 S3 bestellbaren Festplattenlaufwerke werden, auf Trägern fertig montiert, als HDD-Module geliefert. Der Ausbau eines Fest- plattenlaufwerks aus dem Träger kann nur von technisch geschultem Fachper- sonal unter Einhaltung der einschlägigen EGB-Normen (siehe Abschnitt „Kom-...
  • Seite 84 Hot-plug Festplattenlaufwerke Hot-plug Komponenten Bild 22: 2.5-Zoll HDD-Modul und Leereinsatz HDD-Modul (Träger mit eingebautem Festplattenlaufwerk) Anzeigen HDD Busy (LED grün) HDD Fault (LED orange) Beschreibung siehe Tabelle auf Seite 54 im Abschnitt „Festplattenlaufwerksanzeigen“. Griff zum Ver-/Entriegeln des HDD-Moduls Knopf zum Ver-/Entriegeln des Griffs Vertiefung für das Schild mit der aktuellen Laufwerksbezeichnung Leereinsatz Zungen zum Entriegeln des Leereinsatzes...
  • Seite 85 Hot-plug Komponenten Hot-plug Festplattenlaufwerke 3,5-Zoll HDD-Modul entriegeln Bild 23: 3,5-Zoll HDD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungsknopf (1) drücken. Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung. Sind die HDD-Module mit einer Transportsicherung (1 im folgenden Bild) versehen, entfernen Sie diese, bevor Sie den Verriegelungsmechanis- mus lösen.
  • Seite 86 Hot-plug Festplattenlaufwerke Hot-plug Komponenten 2,5-Zoll HDD-Modul entriegeln Bild 25: HDD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus, indem Sie auf den Verriege- lungshebel (1) drücken. Ê Schwenken Sie den Griff des HDD-Moduls vollständig in Pfeilrichtung (2). Betriebsanleitung RX300 S3...
  • Seite 87 Hot-plug Komponenten Hot-plug Festplattenlaufwerke 3,5-Zoll HDD-Modul ein-/ausbauen Bild 26: 3,5-Zoll HDD-Modul einbauen Ê Entriegeln Sie das HDD-Modul wie im Abschnitt „3,5-Zoll HDD-Modul entrie- geln“ auf Seite 85 beschreiben. Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1).
  • Seite 88 Hot-plug Festplattenlaufwerke Hot-plug Komponenten 2,5-Zoll HDD-Modul ein-/ausbauen Bei einer 2,5-Zoll HDD-Konfiguration können keine zusätzlichen 3,5-Zoll HDD-Module eingebaut werden. Bild 27: 2,5-Zoll HDD-Modul einbauen Ê Entriegeln Sie das HDD-Modul wie im Abschnitt „2,5-Zoll HDD-Modul entrie- geln“ auf Seite 86 beschreiben. Ê Schieben Sie das HDD-Modul vorsichtig bis zum Anschlag in den freien Ein- bauplatz (1).

  • Seite 89: Hot-Swap Für Hdd-Module

    Hot-plug Komponenten Hot-plug Festplattenlaufwerke 8.2.4 Hot-swap für HDD-Module ACHTUNG! Die „Hot-Swap“-Funktion (Austausch im laufenden Betrieb) ist nur in Ver- bindung mit einer entsprechenden RAID-Konfiguration möglich. Ziehen Sie im laufenden Betrieb ein HDD-Modul nur, wenn auf das Lauf- werk nicht zugegriffen wird. Beachten Sie dabei die Kontroll-LEDs für die jeweiligen HDD-Module (siehe Festplattenlaufwerksanzeigen in der...

  • Seite 90: Hot-Plug Lüfter Austauschen

    Hot-plug Lüfter Hot-plug Komponenten Hot-plug Lüfter austauschen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von technisch geschultem Fachpersonal durchgeführt werden. Unbe- fugtes Öffnen und unsachgemäße Reparaturen können Gefahren für den Benutzer (elektrischer Schlag, Brandgefahr) bzw. Sach- schäden am Gerät entstehen. Beachten Sie unbedingt die Sicherheitshinweise im Kapitel „Wich- tige Hinweise“...

  • Seite 91: Lüfter Austauschen

    Hot-plug Komponenten Hot-plug Lüfter 8.3.1 Lüfter austauschen Ê Entfernen Sie die Gehäuseabdeckung (siehe Abschnitt „Gehäuse öff- nen/schließen“ auf Seite 97). Fan 1 CPU Fan 3 CPU Fan 2 CPU Fan 1 sys Fan 4 CPU Fan 2 sys Fan 6 CPU Fan 5 CPU Front Bild 28: Anordnung der Lüfter und der entsprechenden Anzeigen...

  • Seite 92: Hot-Plug Pci-Baugruppe Austauschen

    Hot-plug PCI-Baugruppe Hot-plug Komponenten Ê Setzen Sie den ausgebauten Lüfter außerhalb des Servers ab. ACHTUNG! Setzen Sie nie einen ausgebauten/defekten Lüfter im Inneren des Servers ab. Kurzschlussgefahr! Ê Öffnen Sie den grünen Griff des neuen Lüfters, setzen Sie den Lüfter in die Lüfterbox und drücken Sie den Griff zu, um den Veriegelungsmechanismus zu schließen.
  • Seite 93 Hot-plug Komponenten Hot-plug PCI-Baugruppe Ê Lesen Sie bitte zuvor die Dokumentation, die mit der Baugruppe geliefert wurde. Es können nur PCI-Baugruppen desselben Typs und gleichen Ein- stellungen ausgetauscht werden. Stimmen die Baugruppen nicht überein, so wird die neue Baugruppe nicht in Betrieb genommen. Ê...
  • Seite 94 Hot-plug PCI-Baugruppe Hot-plug Komponenten Bild 30: Hot-plug PCI-Baugruppe einbauen Ê Bewegen Sie den Verriegelungsschieber auf dem hot-plug PCI-Baugrup- penhalter (card guide) in Richtung Server-Rückseite (1). ACHTUNG! Der Verriegelungsschieber darf nur betätigt werden, wenn beide Anzeigen des entsprechenden PCI-Steckplatzes nicht leuchten. Der Verriegelungsschieber betätigt den MRL-Sensor, der dem Betriebssystem meldet, dass der PCI-Steckplatz deaktiviert wurde.
  • Seite 95 Hot-plug Komponenten Hot-plug PCI-Baugruppe Ê Entfernen Sie die Baugruppe aus der Ziehhilfe, indem Sie die grünen Halter etwas anheben (maximum 1 mm). Ê Setzen Sie die neue PCI-Baugruppe in die Ziehhife wie im nächsten Abschnitt beschrieben. Ê Setzen Sie die so zusammengebaute PCI-Baugruppe (Bild 31 auf Seite in den hot-plug PCI-Steckplatz.

  • Seite 96: Pci-Baugruppe In Die Ziehhilfe Einsetzen

    Hot-plug PCI-Baugruppe Hot-plug Komponenten 8.4.1 PCI-Baugruppe in die Ziehhilfe einsetzen Vor dem Einbau wird die neue PCI-Baugruppe in die Ziehhilfe eingesetzt: Bild 31: PCI-Baugruppe in Ziehhilfe einsetzen Ê Schieben Sie die grünen Halter in ihren Führungen vollständig nach unten (1) und entfernen Sie sie (2). Ê...

  • Seite 97: Gehäuse Öffnen/Schließen

    Hot-plug Komponenten Gehäuse öffnen/schließen Gehäuse öffnen/schließen ACHTUNG! Die in diesem Abschnitt beschriebenen Tätigkeiten dürfen nur von technisch geschultem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können Gefah- ren für den Benutzer (elektrischer Schlag, Brandgefahr) bzw. Sach- schäden am Gerät entstehen. Beachten Sie unbedingt die Sicherheitshinweise im Kapitel „Wich- tige Hinweise“...
  • Seite 98 Gehäuse öffnen/schließen Hot-plug Komponenten Betriebsanleitung RX300 S3...

  • Seite 99: Abkürzungen

    Abkürzungen Alternating Current ANSI American National Standard Institut ASR&R Automatic Server Reconfiguration and Restart Advanced Technology Attachments BIOS Basic Input-Output System Baseboard Management Controller Cache Coherency Compact Disk CD-ROM Compact Disk-Read Only Memory Cylinder Head Sector CMOS Complementary Metal Oxide Semiconductor Communication Central Processing Unit Betriebsanleitung...
  • Seite 100 Abkürzungen Direct Current DIMM Dual Inline Memory Module Dual Inline Package Direct Memory Access Desktop Management Interface Error Checking and Correcting Extended Capabilities Port EEPROM Electrically Erasable Programmable Read-Only Memory Elektrostatisch Gefärdete Bauteile (component are in danger of electro- static) Emergency Management Port Enhanced Parallel Port Elektromagnetische Verträglichkeit (electromagnetic compatibility)
  • Seite 101 Abkürzungen Field Replaceable Unit Front Side Bus Global Array Manager Graphical User Interface Hard Disk Drive Hot-Swap Controller I²C Inter-Integrated Circuit Input/Output Intelligent Chassis Management Identification Intergrated Drive Electronics Intergrated Mirroring Enhanced Interrupt Request Line Local Area Network Betriebsanleitung RX300 S3...
  • Seite 102 Abkürzungen Logical Block Address Liquid Crystal Display Logical Unit Number Low-Voltage Differential LichtWellenLeiter (fiber optic cable) Multi Mode Faser Manually Retention Latch Non Maskable Interrupt NVRAM Non Volatile Random Access Memory Operating System Peripheral Component Interconnect Prefailure Detection and Analysing POST Power ON Self Test RAID...
  • Seite 103 Abkürzungen Random Access Memory Read-Only Memory Remote Service Board Real Time Clock RTDS Remote Test- und Diagnose-System SAF-TE SCSI Accessed Fault-Tolerance Enclosures Serial Attached SCSI SATA Serial ATA Single Bit Error Single Connector Attachment SCSI Small Computer System Interface SDDC Single Device Data Correction Sensor Data Record SDRAM...
  • Seite 104 Abkürzungen System Event Log System Management Interrupt System Setup Utility SVGA Super Video Graphics Adapter Universal Serial Bus Video Graphics Adapter Betriebsanleitung RX300 S3...

  • Seite 105: Literatur

    Die aktuellen Versionen der benötigten Handbücher sind als PDF-Datei über das Internet als Download kostenlos erhältlich. Die Einstiegsseite der im Inter- net verfügbaren Online-Dokumentation finden Sie unter folgender URL: http://manuals.fujitsu-siemens.com. Zur Dokumentation der PRIMERGY-Server gelangen Sie über den Navigationspunkt industry standard servers. Sicherheitshinweise und andere wichtige Informationen...
  • Seite 106 Literatur [13] PRIMERGY RX300 S3 Options Guide [14] Systembaugruppe D2119 Technisches Handbuch [15] BIOS-Setup Beschreibung/Reference Manual [16] Integrated Mirroring User’s Guide [17] Global Array Manager Client Software User’s Guide [18] Global Array Manager Server Software User’s Guide Betriebsanleitung RX300 S3...

  • Seite 107: Stichwörter

    Stichwörter Laufwerk Access 3rd-Party Rack LocalView Anforderungen Magnetband-Laufwerk einbauen ins ASR&R Aufkleber ausbauen Akklimatisierungszeit Lüfter Server Server Aklimatisierungszeit auspacken Anforderungen Server 3rd-Party Rack ausschalten DataCenter Rack Server PRIMECENTER Rack Ausschaltzeitpunkt anschließen bestimmen externe Geräte austauschen Leitungen hot-plug PCI-Baugruppe Anschlüsse LAN-Anschluss Mausanschluss Baugruppe parallele Schnittstelle...
  • Seite 108 Stichwörter keine Anzeige laufendes Bild EGB (elektrostatisch gefährdete zeigt flimmernde Streifen Bauelemente) BIOS Eigentumsschutz Sicherheitsfunktionen Ein-/Aus-Taste 51, BIOS-Update einbauen Blindeinsatz Server HDD-Modul 80, einbauen ins Blue Screen (Fehler) 3rd-Party Rack MRL-Sensor unberechtigt PRIMECENTER Rack betätigt einschalten Server Einschaltzeitpunkt CD-ROM bestimmen slim-line einsetzen CD-ROM-Anzeige...
  • Seite 109 Stichwörter keine Anzeige am Bildschirm Akklimatisierungszeit Laufwerk "dead" Aklimatisierungszeit Laufwerk fehlerhaft Blindeinsatz MRL-Sensor unberechtigt ein-/ausbauen betätigt Festplattenlaufwerk Server schaltet ab hot-plug Spannungsausfall während Träger Einschaltsequenz Umgang System bootet nicht hot-plug wandernde Anzeige am HDD-Modul Bildschirm Lüfter Fehlermeldung Magnetband-Laufwerk am Bildschirm Netzteil 13, 47, Festplattenlaufwerk PCI-Baugruppe...
  • Seite 110 Stichwörter Server Lüfter Informationsmaterial ausbauen zusätzliches Installation ein-/ausbauen Rack-Einbau Netzteil installieren System PCI-Hot-Plug-Software Integrated Mirroring Enhanced Magnetband-Laufwerk (IME) 12, 62, Anzeigen hot-plug Kabelboden mit Schwenkarm Maus Klimaklassen kein Mauszeiger am Komponenten Bildschirm Hardware/Software Memory Scrubbing konfigurieren MRL-Sensor Server unberechtigt betätigt (Fehler) Kühlung Lüfter Netzspannung...
  • Seite 111 Stichwörter Steckplatz Abmessungen PCI-Hot-Plug-Software Akklimatisierungszeit installieren Anschlüsse PCI-Steckplatz Anzeigen 51, hot-plug ausbauen auspacken PRIMECENTER Rack ausschalten Anforderungen Bedienfeld einbauen ins Bedienung PRIMERGY Diagnostic Belüftungsabstand Betriebsanzeige Problemlösungen, Server Datenschutz Eigentumsschutz Ein-/Aus-Taste 51, Rack einbauen Anforderungen einschalten RAID-Controller einsetzen für Laufwerk, nicht elektrische Daten konfiguriert externe Geräte anschließen...
  • Seite 112 Stichwörter Transport Lüfter Umgebungsbedingungen System bootet nicht USB-Anschluss Systembaugruppe Server Management PRIMERGY Diagnostic-LED ServerStart 15, Systemlüfter ServerView redundant unterstützte Funktionen System-Passwort Service PRIMERGY Diagnostic-LED Technische Daten Server Teleskopschiene Touch-Point Touch-Point Setup-Passwort Service Sicherheitsfunktion Tragewinkel Sicherheitsfunktionen Transportschäden 21, Setup-Passwort Typenleistungsschild System-Passwort unbefugter Zugriff Sicherheitshinweise Überlastungen...
  • Seite 113 Kritik Fujitsu Siemens Computers GmbH Handbuchredaktion Anregungen 81730 München Korrekturen Fax: 0 700 / 372 00000 e-mail: manuals@fujitsu-siemens.com http://manuals.fujitsu-siemens.com Absender Kommentar zu PRIMERGY RX300 S3 Betriebsanleitung RX300 S3...
