Erweiterungskarten und Backup Units
Ê Schließen Sie das Stromkabel wie dargestellt an beide GPGPU-Karten-
Anschlüsse und am Anschluss PWR 12V 3 am System Board an.
8.6.3.10 FBU einbauen (Riser-Modul 2)
Ê Installieren Sie die zweite FBU wie in Abschnitt
Halterung einbauen" auf Seite 284

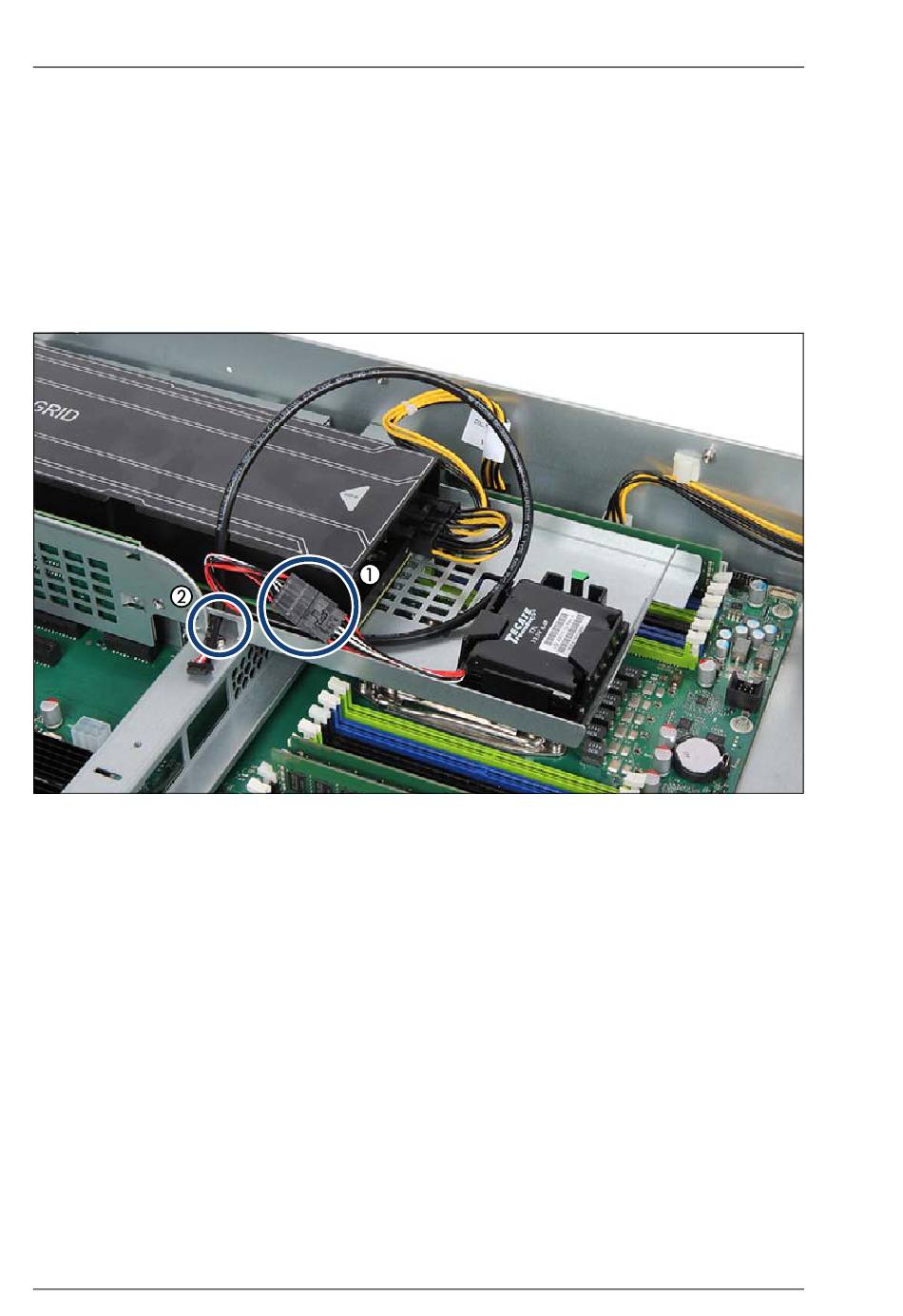

Bild 183: Zweite FBU mit der Halterung einbauen
Ê Verbinden Sie das FBU-Kabel mit dem FBU-Adapterkabel (1).
Ê Ziehen Sie das FBU-Adapterkabel durch die Aussparung (2).
296
beschrieben.
Upgrade und Maintenance Manual
"FBU in die Riser-Karten-
RX2540 M1
