B Eatmungsschlauchsysteme - ZOLL EMV+ Bedienungsanleitung

D G Ü
AS ERÄT IM BERBLICK

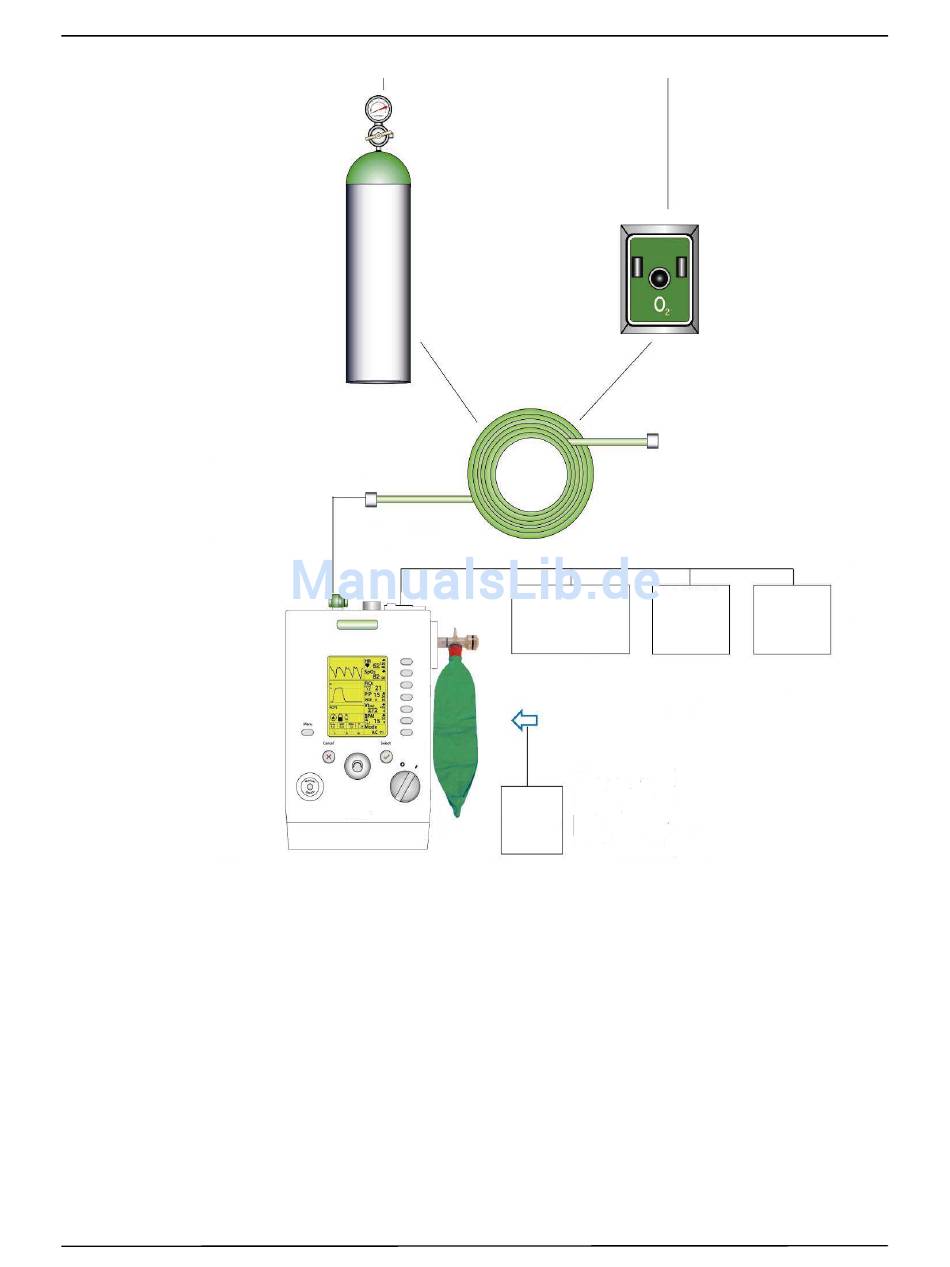

Abbildung 2-1 Beatmungsgasquellen
Regulierter
Flaschensauerstoff-
Ausgang 55 psig
(3,8 bar)
Beatmungsschlauchsysteme
Das ZOLL-Beatmungsgerät wird mit einem Standard-Beatmungsschlauchsystem für den
Einmalgebrauch betrieben.
Das Beatmungsschlauchsystem wird mit drei Anschlüssen an der Oberseite des Geräts verbunden.
Gasausgang: Wird über einen Faltenschlauch mit 22 mm Innendurchmesser mit dem
•
Beatmungsschlauchsystem verbunden. Das 22-mm-Anschlussstück ist konisch mit
Außengewinde.
Wandler (Patienten-Atemwegsdruck): Wird mit einem Druckwandlerschlauch mit
•
4,76 mm Innendurchmesser an den Beatmungsschlauchsystem angeschlossen. Der
Tüllenanschluss ist grünblau gefärbt, um ihn von den anderen Anschlüssen zu unterscheiden.
2-12
- ODER -
SAUERSTOFF
www.zoll.com
SAUERSTOFF
Hochdruckleitung
D.I.S.S. X D.I.S.S.
AC/DC- 12 VDC-
STROMWANDLER NETZKABEL
Geringer O -Gehalt//O -Konzentrator
2 2
Zu
Frischgas-/
Notfall-
Lufteinlass
55 psig
(3,8 bar) Ausgang
SAUERSTOFF
24 VDC-
NETZKABEL
906-0731-01-08 Rev. B
