3.48

SH Schiebebaustein (Typ WORD)

☑ SIMOTION
Symbol
Zustandswort
Verschiebeanzahl im
Wertebereich auf +/-15
begrenzt
Kurzbeschreibung
• Der Baustein vom Typ WORD verschiebt ein Zustandswort bitweise nach links oder rechts.
Arbeitsweise
Der Baustein verschiebt das am Eingang IS anliegende Zustandswort bitweise um so viele
Stellen, wie am Eingang XD angegeben ist.
Beim Verschieben neu entstehende Stellen in der Ausgangsgröße QS werden, unabhängig von
der Schieberichtung, mit Nullen aufgefüllt.
Das zuletzt herausgeschobene Bit wird am Ausgang QC ausgegeben. Bei XD = 0 gilt stets QC
= 0. Bei |XD| > 15 gilt stets QC = 0, QS = 0, QZ = 1.

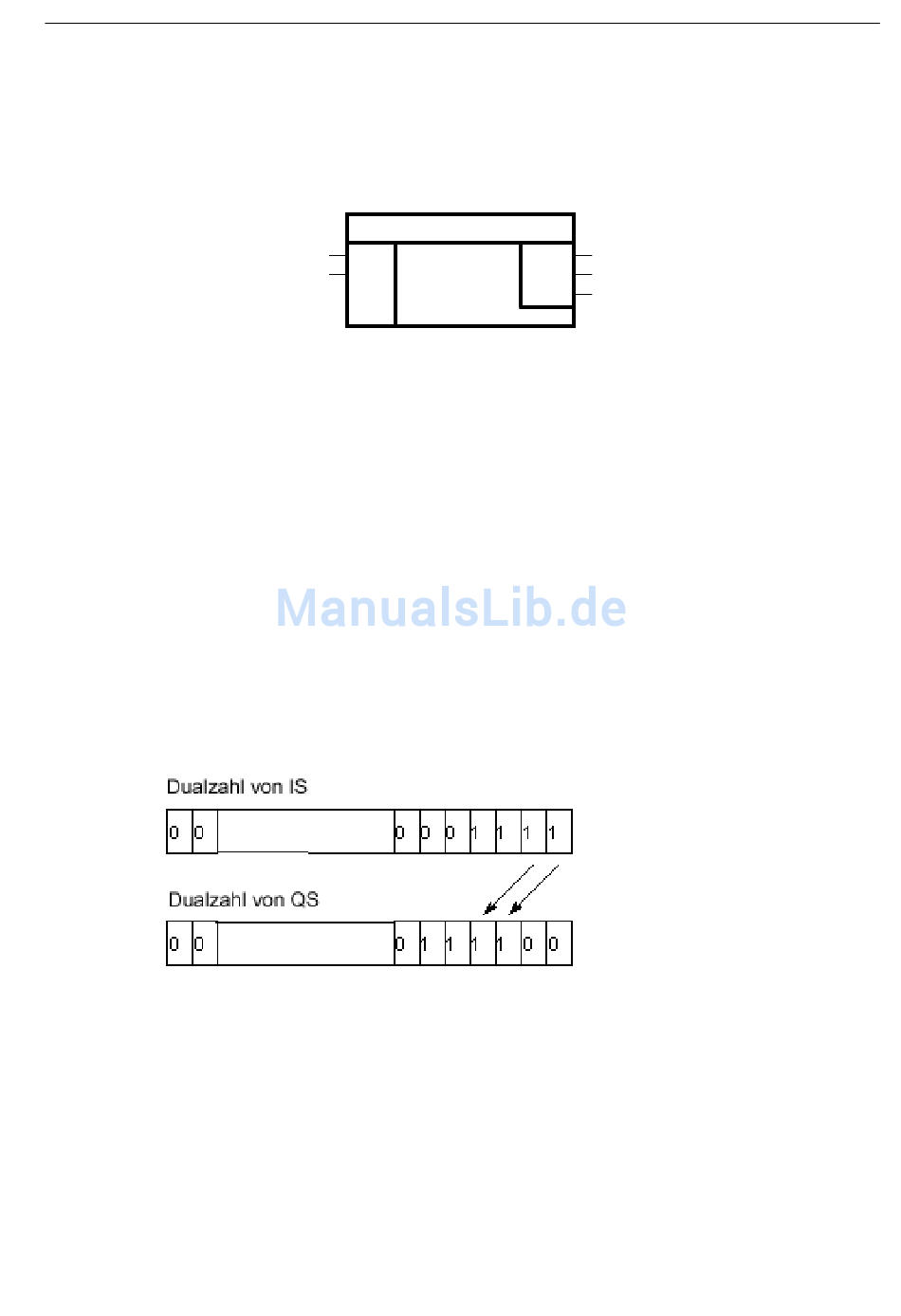

Verschieben nach links - Beispiel:
XD = 2; IS = 15
-> QS = 60; QC = 0
Verschieben nach rechts - Beispiel:
XD = -2; IS = 15
-> QS = 3 (Rest entfällt); QC = 1
Beschreibung der DCC-Standardbausteine
SIMOTION/SINAMICS Funktionshandbuch, Ausgabe 02/2012, 6SL3097-4AQ00-0AP2
☐ SINAMICS
SH
W IS QS
I XD QC
QZ
3.48 SH Schiebebaustein (Typ WORD)
W Ausgangsgröße
BO Letztes herausgeschobenes Bit
BO XD>15
Logic
161
