Seite 1 ___________________ Vorwort ___________________ Aufbau- und EMV-Richtlinien ___________________ SIMATIC TDC Allgemeine technische Daten ___________________ Baugruppenträger Hardware SIMATIC TDC ___________________ CPU-Baugruppen ___________________ Signalbaugruppen Systemhandbuch ___________________ Kommunikationsbaugruppen ___________________ Interfacemodule ___________________ Submodule ___________________ Service & Support 08/2017 A5E01114864-AL...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
Zweck des Handbuchs Dieses Handbuch erläutert Ihnen die prinzipielle Nutzung und die Funktionen der Hardware- Komponenten mit dem Schwerpunkt für die entsprechende Technologie- und Antriebsregelungskomponente SIMATIC TDC. Erforderliche Grundkenntnisse Dieses Handbuch richtet sich an Inbetriebsetzer. Zum Verständnis des Handbuchs sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik erforderlich.
Seite 4: Einordnung In Die Informationslandschaft
In diesem Kapitel werden die Funktionsbausteine beschrieben die in allen Zielsystemen von 952400) SIMATIC D7-SYS projektiert werden können. Kapitel 2 In diesem Kapitel werden die Funktionsbausteine beschrieben, die nur für SIMATIC TDC projektiert werden können. Kapitel 3 In diesem Kapitel werden die Funktionsbausteine beschrieben, die nur für die Applikations- baugruppe FM 458-1 DP projektiert werden können...
Seite 5: Wegweiser
● Informationen zum Angebot des Technical Support finden Sie im Anhang (Seite 229) dieser Dokumentation. ● Das Angebot an technischer Dokumentation für die einzelnen SIMATIC Produkte und Systeme finden Sie im Internet (http://www.siemens.com/simatic-tech-doku-portal). ● Den Online-Katalog und das Online-Bestellsystem finden Sie im Internet (http://mall.automation.siemens.com).
Seite 6: Open Source Software
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.
Seite 7: Inhaltsverzeichnis
EGB-Richtlinien ........................37 Allgemeine technische Daten ........................ 39 Klimatische Bedingungen ....................... 39 Elektrischer Schutz- und Sicherheitsanforderung ..............39 Externe Versorgung der SIMATIC TDC-Baugruppen (Binärausgänge) ......... 39 Mechanische Anforderung ...................... 40 Elektromagnetische Anforderung (Industriebereich) .............. 40 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 8 3.3.3 Bedien- und Anzeigeelemente ....................72 3.3.4 Zustands- und Fehleranzeigen ....................73 3.3.5 Stromversorgung........................73 3.3.6 Spannungsüberwachung ....................... 75 3.3.7 Batteriepufferung........................76 3.3.8 Lüftung/Kühlung ........................77 3.3.9 Technische Daten ........................78 Steckplatzabdeckungen ......................80 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 9 Anwendungsgebiete ......................127 6.1.2 Bedien- und Anzeigeelemente ....................129 6.1.3 Zustands- und Fehleranzeigen ..................... 130 6.1.4 Anwendungshinweise und Störsicherheit ................131 6.1.5 Anschlussmöglichkeiten......................131 6.1.6 Zusatzkomponenten ......................132 6.1.7 Steckerbelegungen ....................... 133 6.1.8 Technische Daten/Leistungsmerkmale................. 134 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 10 Bedien- und Anzeigeelemente ..................... 175 6.6.3 Zustands- und Fehleranzeigen .................... 177 6.6.4 Anwendungshinweise und Störsicherheit ................179 6.6.5 Anschlussmöglichkeiten ....................... 180 6.6.6 Zusatzkomponenten ......................180 6.6.7 Steckerbelegungen ......................181 6.6.8 Technische Daten/Leistungsmerkmale ................181 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 11 Anwendungshinweise ......................221 7.6.4 Pin-/Klemmenbelegung X1/X2 ....................222 7.6.5 Technische Daten ......................... 224 Submodule ............................225 Programmspeichermodule CPU555 ..................225 Programmspeichermodule CPU550/551 ................227 Service & Support ..........................229 Service & Support ......................... 229 Index..............................233 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 12 Inhaltsverzeichnis Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 13: Aufbau- Und Emv-Richtlinien
Außerdem weisen wir darauf hin, dass der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält.
Seite 14: Gefahren- Und Warnhinweise
Gegenstand berührt wird (z. B. metallblanke Schaltschrankteile, Steckdosenschutzkontakt). ACHTUNG Heben und Tragen schwerer Lasten Beachten Sie die Vorschriften/Hinweise zum Heben und Tragen schwerer Lasten. ACHTUNG Reinigung der Geräte Verwenden Sie zum Reinigen nur Geräte zur Staubabsaugung und trockene Tücher. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 15: Einführung
Umgebung in unzulässiger Weise zu beeinflussen. Diese Aufbau- und EMV-Richtlinie ergänzt die Dokumentation zu den einzelnen Komponenten. Das Regel- und Steuersystem SIMATIC TDC besteht aus einzelnen Komponenten (z.B. Baugruppenträger, Baugruppen, Interfacemodule, Bedienfelder, Lagegeber). Die Komponenten können wegen individuellen Anforderungen - produktiv, personell und räumlich - in den unterschiedlichsten Anlagenkonfigurationen aufgebaut werden.
Seite 16: Ce-Kennzeichnung
DF FA AS DH AMB Postfach 1963 92209 Amberg EMV-Richtlinie SIMATIC TDC-Produkte sind ausgelegt für den Einsatz im Industriebereich. Einsatzbereich Industrie ● Anforderung an Störaussendung EN 61000-6-4 : 2007 + A1:2011 ● Anforderung an Störfestigkeit EN 61000-6-2 : 2005 Hardware SIMATIC TDC...
Seite 17: Niederspannungsrichtlinie
Versorgung bei Abschalten oder Ausfall der SIMATIC TDC-Stromversorgung ebenfalls zeitgleich abgeschaltet werden. Einbau Die SIMATIC TDC-Komponente gilt als offenes Betriebsmittel (open equipment) und muss in einem metallischen Gehäuse mit Schirm- und Potentialausgleichsschiene, das die Anforderungen nach der IEC 61131-2 (11.1.2, hier ist die mechanische Festigkeit, Flammwidrigkeit, Stabilität und Berührschutz von Bedeutung) erfüllt, eingebaut werden.
Seite 18: Brandschutz
Brandschutz Da die Ausgangsleistung höher als der Grenzwert für Stromkreise mit Leistungsbegrenzung nach IEC 61010-1 / IEC 61131-2 liegt, kann im Fehlerfall von der SIMATIC TDC- Komponente nach IEC 61010-1 / IEC 61131-2 eine Brandgefahr ausgehen. Um ein Ausbreiten des Brandes zu verhindern, müssen geeignete Maßnahmen getroffen werden, damit herausfallende brennende Teile, benachbarte Teile oder Komponenten nicht entzünden.
Seite 19 Aufbau- und EMV-Richtlinien 1.9 Brandschutz Mindestgröße der Brandschutzbarrikade ① Baugruppenträger ② vertikale Projektion des Baugruppenträgers ③ von der vertikalen Projektionslinie ④ Mindestgröße der Barriere Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 20: Schaltschrank
● In einem Schaltschrank mit SIMATIC TDC-Komponenten dürfen keine unbeschalteten Schütze eingesetzt werden. ● Werden in einem Nachbarschrank von SIMATIC TDC unbeschaltete Schütze eingesetzt, so sind die Schränke mit einem Seitenblech gegeneinander zu schotten. ● Jeder Schaltschrank, in dem SIMATIC TDC-Komponenten eingesetzt werden, muss eine Schirmschiene enthalten.
Seite 21: Anordnung Und Abstände
Aufbau- und EMV-Richtlinien 1.10 Schaltschrank Anordnung und Abstände Werden SIMATIC TDC Baugruppenträger übereinander aufgebaut, sind folgende Mindestmaße einzuhalten: z. B. Schaltschrank 2200 x 600 x 600 mm Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 22: Potenzialausgleich
Signalleitungen verbunden sind, müssen auch mit Potenzialausgleichsleitungen verbunden werden (Ausnahme: Komponenten mit Lichtwellenleiterverbindungen). Potenzialausgleichsschiene Zur einfachen Verdrahtung sollte in jedem Schaltschrank eine Potenzialausgleichsschiene vorhanden sein. Mit dieser Potenzialausgleichsschiene müssen alle internen und externen Komponenten verbunden sein. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 23 Aufbau- und EMV-Richtlinien 1.11 Potenzialausgleich Prinzipschaltung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 24 Aufbau- und EMV-Richtlinien 1.11 Potenzialausgleich Praktische Ausführungsbeispiele Anschluss einer externen geschirmten Leitung Schirm muss an der Schirmschiene angeschlossen werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 25 Aufbau- und EMV-Richtlinien 1.11 Potenzialausgleich Anschluss einer externen geschirmten Leitung mit Speisung über Interfacemodul Schirm muss an der Schirmschiene angeschlossen werden. Die Masse der externen Stromversorgung muss mit der Schirmschiene oder der Potenzialausgleichsschiene verbunden werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 26 Aufbau- und EMV-Richtlinien 1.11 Potenzialausgleich Anschluss einer internen Stromversorgung über Interfacemodul Schirm muss an der Schirmschiene angeschlossen werden. Die Masse der internen Stromversorgung muss mit der Schirmschiene oder der Potenzialausgleichsschiene verbunden werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 27 Aufbau- und EMV-Richtlinien 1.11 Potenzialausgleich Beispielaufbau Erdung und Potenzialausgleich Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 28: Schutzerdung
1.12 Schutzerdung Die Schutzerdung wird über den Schutzleiter (PE) an die Schränke bzw. Komponenten angeschlossen. Sie wird bei SIMATIC TDC für einen sicheren Betrieb und als Entstörmaßnahme benötigt. Der Schutzleiter muss nach IEC 61131-2 (11.9) verlegt und ausgeführt werden. Hardware SIMATIC TDC...
Seite 29: Verlustleistung Im Schaltschrank
UR5213 (6DD1682-0CH2) Bedien- und Anzeigeelemente (Seite 58) UR5213 (6DD1682-0CH0) Bedien- und Anzeigeelemente (Seite 72) Hinweis Im SHUTDOWN MODE sind die internen Ausgangsspannungen des Baugruppenträgers abgeschaltet. Fremdspannungen an den Baugruppeneingängen sind zeitgleich abzuschalten (siehe Kap. Maschinenrichtlinie (Seite 17)). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 30: Lufteintrittstemperatur
Aufbau- und EMV-Richtlinien 1.13 Verlustleistung im Schaltschrank Lufteintrittstemperatur Der Grenzwert der Lufteintrittstemperatur am SIMATIC TDC darf nicht überschritten werden. In Abhängigkeit von der Einstellung des "Shutdown Mode" gelten unterschiedliche Grenzwerte. Shutdown-Mode Maximale Lufteintrittstemperatur bis 2000 m über NN ONE / ON 60°...
Seite 31: Stromversorgung
Für weitere Informationen siehe Installationshandbuch "SIMATIC Automatisierungssysteme S7-400 Aufbauen (http://support.automation.siemens.com/WW/view/de/1117849)". ACHTUNG Netzgeräte Bei allen Netzgeräten, die für die Versorgung von SIMATIC TDC -Geräten und - Baugruppen eingesetzt werden, muss eine sichere elektrische Trennung gemäß IEC 61131-2 (11.1.2.1.3) gewährleistet sein. Hardware SIMATIC TDC...
Seite 32: Potenziale Der Stromversorgung
Aufbau- und EMV-Richtlinien 1.14 Stromversorgung Potenziale der Stromversorgung Die Massen aller sekundären Spannungen sind bei SIMATIC TDC zur besseren Störableitung zusammengefasst und mit dem Gehäuse des Baugruppenträgers verbunden und damit geerdet. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 33: Baugruppenträger
● Alle Baugruppen und Abdeckfrontplatten müssen im Baugruppenträger festgeschraubt werden. Das gilt auch während der Inbetriebnahme! ● Unbenutzte Steckplätze sind mit SIMATIC TDC-Abdeckfrontplatten SR 51 6DD 1682- 0DA1 zu versehen. ● Die Steckverbinder müssen auf der Frontplatte verschraubt / verriegelt werden.
Seite 34: Leitungen
(Seite 22)". ● Anlagenseitige Leitungen sollten nicht gemeinsam mit Leitungen vom Interfacemodul zu SIMATIC TDC in einem Kabelkanal verlegt sein. ● Zwischen Signalleitungen und Starkstromkabeln unter 500 V muss ein Mindestabstand von > 10 cm, zu Starkstromkabeln über 1 kV ein Abstand > 30 cm eingehalten werden.
Seite 35: Anschluss Über Interfacemodul
Anschluss über Interfacemodul Werden Interfacemodule verwendet, so müssen die Schirme der anlagenseitigen Leitungen und Leitungen vom Interfacemodul zu SIMATIC TDC direkt oberhalb bzw. unterhalb des Interfacemoduls aufgelegt werden. Es ist darauf zu achten, dass die ungeschirmten Adern, die an den Schraubsteckklemmen kontaktiert werden, möglichst kurz ausgeführt sind.
Seite 36 Die Leitung zum Anschlussstecker X1 am Baugruppenträger muss geschirmt werden. Der Schirm sollte in unmittelbarer Nähe des Anschlusssteckers X1 angeschlossen werden. Der anschließbare Leiterquerschnitt beträgt 0,5 mm bis 1,5 mm Anmerkung: Beim Einsatz flexibler Kabel empfehlen wir die Verwendung von Aderendhülsen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 37: Egb-Richtlinien
Aufbau- und EMV-Richtlinien 1.17 EGB-Richtlinien 1.17 EGB-Richtlinien Fast alle SIMATIC TDC Baugruppen sind mit hochintegrierten Bausteinen bestückt. Diese Bausteine sind technologisch bedingt, sehr empfindlich gegen Überspannung und damit auch gegen elektrostatische Entladung. Die Abkürzung steht für elektrostatisch gefährdete Bauelemente Baugruppen, bei denen diese Bauelemente verwendet werden, sind auf der Bestückungsseite mit folgendem Warnschild gekennzeichnet:...
Seite 38: Messen Und Ändern An Egb-Baugruppen
Soweit Verpackungen nicht leitend sind, müssen Baugruppen vor dem Verpacken leitend umhüllt werden. Hier kann z.B. leitfähiger Schaumgummi oder Haushaltsalufolie verwendet werden. Die notwendigen EGB-Schutzmaßnahmen sind im folgenden Bild noch einmal verdeutlicht. leitfähiger Fußboden EGB-Mantel EGB-Tische = EGB-Kette EGB-Schuhe Erdungsanschluss der Schränke EGB-Armband Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 39: Allgemeine Technische Daten
Einsatzbedingung nach IEC 60721, Teil 3-3; Klasse 3S2 (ohne Sand in der Luft) Elektrischer Schutz- und Sicherheitsanforderung Sicherheitsbestimmung IEC 61131-2 Schutzklasse Schutzklasse I (mit Schutzleiter) Fremdkörper- und Wasserschutz IP 20 Externe Versorgung der SIMATIC TDC-Baugruppen (Binärausgänge) Sicherheitskleinspannung (SELV/PELV-Stromkreis) nach IEC 60364-4-41. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 40: Mechanische Anforderung
EN 61000-6-4 : 2007 + A1:2011 Störfestigkeit EN 61000-6-2 : 2005 ACHTUNG Einsatz von Funksprechgeräten und Mobiltelefonen Der Einsatz von Funksprechgeräten und Mobiltelefonen in unmittelbarer Nähe von SIMATIC TDC kann zu einer Beeinflussung des Betriebsverhaltens führen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 41: Baugruppenträger
Baugruppenträger Baugruppenträger UR6021 (6DD1682-0CH3) 3.1.1 Anwendungsgebiete Der Baugruppenträger UR6021 ist die mechanische Basis von SIMATIC TDC und besitzt 21 Steckplätze. Die Systemstromversorgung ist im Rückraum des Baugruppenträgers eingebaut. Im oberen Teil des Baugruppenträgers befindet sich ein Lüftereinschub, welcher neben den Lüftern die Überwachungs- und Signalisierungsfunktionen beinhaltet.
Seite 42: Mechanischer Aufbau
Mechanischer Aufbau Bild 3-1 Baugruppenträger UR6021 (Frontansicht) Lüftereinschub (6DD1683-0CH3) Der Lüftereinschub wird in den oberen Teil des Baugruppenträgers eingeschoben und verschraubt. Der Lüftereinschub umfasst sechs Lüfter und die Control- und Überwachungsfunktionen für den Baugruppenträger. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 43: Bedien- Und Anzeigeelemente
Frontansicht des Lüftereinschubs Die vier LEDs zeigen den Betriebszustand des Baugruppenträgers an. RESET Durch Drücken des versenkten Tasters erfolgt ein Neuanlauf aller Baugruppen (Baugruppenträger-RESET). BATTERY Fach für Pufferbatterie (1 Lithium Batterie, Bauform AA) Anschluss für Netzspannung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 44: Zustands- Und Fehleranzeigen
(rot) System wurde angehalten SHUTDOWN MODE Abschaltung bei Ausfall von zwei Lüftern (entspricht der (gelb) Schalterstellung OFF des Schalters S1.1). blinkt Abschaltung bei Ausfall eines Lüfters (entspricht der Schalter- stellung ON des Schalters S1.1). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 45: Stromversorgung
Damit muss nur noch die Netzzuleitung abgesichert werden. (Auslegung) Empfohlen wird ein handelsüblicher 16 A thermomagnetischer Leistungsschalter (B Charakteristik). Alternativ kann auch eine träge Schmelzsicherung zum Einsatz kommen. Hinweis Bei der Installation des Baugruppenträgers muss eine Netztrenneinrichtung vorgesehen werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 46: Anschlussplan
Der Schutzleiter muss an der Stromversorgung angeschlossen werden. Der Schutzleiteranschluss am Baugruppenträger (min. 6 mm ) ist nicht ausreichend. Die Schutzleiterleitung muss grün mit einem gelben Streifen sein (grüngelb). Ein erdfreier Aufbau des Baugruppenträgers ist nicht vorgesehen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 47: Spannungsüberwachung
In HW Konfig wird unter "Objekteigenschaften" der betreffenden Baugruppen (Registerkarte "STOP") projektiert, wie sich die Baugruppe bei einer Systemausfallmeldung (Bussignal *SYSFAIL=low) verhält: ● die anderen Baugruppen gehen ebenfalls in STOP ● die anderen Baugruppen bleiben im RUN Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 48: Batteriepufferung
• Entladene Batterien nicht wieder aufladen - es besteht Explosionsgefahr! • Batterie nicht öffnen. • Batterie nur gegen gleiche Type austauschen. Ersatz nur über Siemens beziehen. Damit ist sichergestellt, dass Sie eine kurzschlussfeste Type besitzen. • Alte Batterien sind möglichst an Batteriehersteller/Recycler abzugeben oder als Sondermüll zu entsorgen.
Seite 49: Pufferzeiten
Beim Einsetzen der Batterie ist auf die richtige Polarität zu achten. Weiter ist darauf zu achten, das beim Wechsel die Anschlussfahnen der Batteriehalter nicht verbogen werden. Um Datenverlust zu verhindern, sollte die Batterie bei eingeschaltetem Baugruppenträger gewechselt werden. Siehe auch Lüftung/Kühlung (Seite 51) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 50: Baugruppen
Baugruppe nicht mehr eingesetzt werden, da die Gefahr eines Kurzschusses mit Potentialen einer Nachbarbaugruppe besteht. 3.1.10 Potentiale der Stromversorgung Die Massen aller sekundären Spannungen sind bei SIMATIC TDC zur besseren Störableitung zusammengefasst und mit dem Gehäuse des Baugruppenträgers verbunden und damit geerdet. Hardware SIMATIC TDC...
Seite 51: Lüftung/Kühlung
Zur Betätigung des Schalters S1 muss die Abdeckung des Batteriefachs losgeschraubt werden. ACHTUNG EGB-Richtlinien Es sind die entsprechenden EGB-Richtlinien zu beachten. Die eingestellte Betriebsart wird auf der Frontplatte mit der LED "SHUTDOWN MODE" angezeigt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 52: Austausch Des Lüftereinschubs
2. Sorgen Sie dafür, dass benachbarte unter Spannung stehende Teile nicht berührt werden können. 3. Entfernen Sie den Netzanschluss X2. 4. Entfernen Sie ggf. die Leitungen an X1 (inkl. Zugentlastung und Schirmanschluss). 5. Lösen Sie die 8 Verschraubungen an der Ober- und Unterkante des Lüftereinschubs. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 53 Eine gemischte Belegung der Kontakte mit Sicherheitskleinspannung und berührungsgefährlichen Spannungen ist nicht zulässig. Melderelais Klemme X1 Kontakt im ausgeschaltetem Kontakt bei fehlerfreiem LED bei fehlerfreiem Betrieb Zustand Betrieb SYSFAIL geschlossen geschlossen POWER geöffnet geschlossen grün ein FAN FAIL geöffnet geschlossen Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 54: Technische Daten
• Einschaltstrom max. (inrush curr.) < 40 A Netzfrequenz Nennwert (AC) 50 /60 Hz • • (DC) (0 Hz) Zulässiger Bereich 47-63 Hz • • Power-Faktor EN 61000-3-2 Verschmutzungsgrad Überspannungskathegorie Netzausfallüberbrückung min. 20 ms Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 55: Ausgangsspannungen Des Netzteils
Eine gemischte Belegung der Kontakte mit Sicherheitskleinspannung und berührungsgefährlichen Spannungen ist nicht zulässig. Maße Anzahl der Steckplätze im Baugruppenträger Abmessungen B x H x T [mm] ca. 482,6 x 354,9 x 343 Gewicht ca. 20 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 56 Baugruppenträger 3.1 Baugruppenträger UR6021 (6DD1682-0CH3) Maßbild Maße in mm Bild 3-3 Maßbild Baugruppenträger UR6021 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 57: Baugruppenträger Ur5213 (6Dd1682-0Ch2)
Baugruppenträger UR5213 (6DD1682-0CH2) 3.2.1 Anwendungsgebiete Der Baugruppenträger UR5213 ist die mechanische Basis von SIMATIC TDC und besitzt 21 Steckplätze. Die Systemstromversorgung ist ebenso eingebaut wie die Systemlüfter. Ein leistungsfähiger 64 Bit breiter Rückwandbus ermöglicht den schnellen Datenaustausch zwischen den gesteckten Baugruppen.
Seite 58: Bedien- Und Anzeigeelemente
Frontansicht des Lüftereinschubs Die vier LEDs zeigen den Betriebszustand des Baugruppenträgers an. RESET Durch Drücken des versenkten Tasters erfolgt ein Neuanlauf aller Baugruppen (Baugruppenträger-RESET). BATTERY Fach für Pufferbatterie (1 Lithium Batterie, Bauform AA) Anschluss für Netzspannung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 59: Zustands- Und Fehleranzeigen
Das Netzteil verfügt intern über eine 20A Schmelzsicherung. Damit muss nur noch die Netzzuleitung abgesichert werden. Empfohlen wird ein handelsüblicher 16A thermomagnetischer Leistungsschalter (B Charakteristik). Alternativ kann auch eine träge Schmelzsicherung zum Einsatz kommen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 60 Baugruppenträger 3.2 Baugruppenträger UR5213 (6DD1682-0CH2) Hinweis Bei der Installation des Baugruppenträgers muss eine Netztrenneinrichtung vorgesehen werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 61: Anschlussplan
WARNUNG Der Schutzleiter muss an der Stromversorgung angeschlossen werden. Ein Schutzleiteranschluss am Baugruppenträger ist nicht ausreichend. Die Schutzleiterleitung muss grün mit einem gelben Streifen sein (grüngelb). Ein erdfreier Aufbau des Baugruppenträgers ist nicht vorgesehen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 62: Spannungsüberwachung
In HWKonfig wird unter "Objekteigenschaften" der betreffenden Baugruppen (Registerkarte "STOP") projektiert, wie sich die Baugruppe bei einer Systemausfallmeldung (Bussignal *SYSFAIL=low) verhält: ● Baugruppen können ihre binären und analogen Ausgänge zurücksetzen ● CPU-Baugruppen können in den Zustand "STOP" (stehendes "H") wechseln Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 63: Batteriepufferung
• Neue oder entladene Batterien nicht ins Feuer werfen und nicht am Zellenkörper löten (max. Temperatur 100 °C), auch nicht wieder aufladen - es besteht Explosionsgefahr! Batterie nicht öffnen, nur gegen gleiche Type austauschen. Ersatz nur über Siemens beziehen. Damit ist sichergestellt, dass Sie eine kurzschlussfeste Type besitzen.
Seite 64: Überwachung Batteriespannung
Batterie ist auf die richtige Polatiät zu achten. Weiter ist darauf zu achten, das beim Wechsel die Anschlussfahnen der Batteriehalter nicht verbogen werden Die Batterie sollte bei eingeschaltetem Baugruppenträger gewechselt werden, um Datenverlust zu verhindern. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 65: Baugruppen
Dies ist besonders beim Steckplatz 1 zu beachten, da hier eine Metallfeder eingebaut ist. 3.2.10 Potentiale der Stromversorgung Die Massen aller sekundären Spannungen sind bei SIMATIC TDC zur besseren Störableitung zusammengefasst und mit dem Gehäuse des Baugruppenträgers verbunden und damit geerdet.
Seite 66: Lüftung/Kühlung
WARNUNG Der Baugruppenträger ist vor dem Lösen der Frontplattenverschraubung spannungsfrei zu schalten. VORSICHT Es sind die entsprechenden EGB-Richtlinien zu beachten Die eingestellte Betriebsart wird auf der Frontplatte mit der LED "SHUTDOWN MODE" angezeigt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 67 3 potentialfreie 230V Melderelais ermöglichen eine externe Auswertung der Systemzustände des Baugruppenträgers. Tabelle 3- 3 Melderelais Melderelais Klemme X1 Kontakt im ausgeschaltetem Kontakt bei fehlerfreiem LED bei fehlerfreiem Betrieb Zustand Betrieb SYSFAIL geschlossen geschlossen POWER geöffnet geschlossen grün ein FAN FAIL geöffnet geschlossen Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 68: Technische Daten
Bei AC230V • 2,38 A Bei DC220V • Einschaltstrom max. (inrush curr.) < 40 A Netzfrequenz 50 /60 Hz Nennwert • 47-63 Hz Zulässiger Bereich • Power-Faktor EN 61000-3-2 Überspannungskategorie Verschmutzungsgrad Netzausfallüberbrückung min. 20 ms Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 69: Ausgangsspannungen
Steckplätze 1-21 Relaiskontakte Nennspannung (AC) 230 V (max. 264 V ) Nennstrom Maße Anzahl der Steckplätze im Baugruppenträger Abmessungen B x H x T [mm] ca. 482,6 x 354,9 x 343 Gewicht ca. 20 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 70 Baugruppenträger 3.2 Baugruppenträger UR5213 (6DD1682-0CH2) Maßbild Bild 3-6 Maßbild Baugruppenträger UR5213 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 71: Baugruppenträger Ur5213 (6Dd1682-0Ch0)
Baugruppenträger UR5213 (6DD1682-0CH0) 3.3.1 Anwendungsgebiete Der Baugruppenträger UR5213 ist die mechanische Basis von SIMATIC TDC und besitzt 21 Steckplätze. Die Systemstromversorgung ist ebenso eingebaut wie die Systemlüfter. Ein leistungsfähiger 64 Bit breiter Rückwandbus ermöglicht den schnellen Datenaustausch zwischen den gesteckten Baugruppen.
Seite 72: Bedien- Und Anzeigeelemente
RESET Durch Drücken des versenkten Tasters erfolgt ein Neuanlauf aller Baugruppen (Baugruppenträger-RESET). BATTERY Fach für Pufferbatterien (2 auslaufsichere Alkali-Mangan Zellen, je 1.5V, AA-Typ) POWER Netzschalter Anschluss für Netzspannung Frontplatte Bild 3-8 Frontansicht des Stromversorgungseinschubs Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 73: Zustands- Und Fehleranzeigen
Das Netzteil verfügt intern über eine 12A Schmelzsicherung. Damit muss nur noch die Netzzuleitung abgesichert werden. Empfohlen wird ein handelsüblicher 16A thermomagnetischer Leistungsschalter (B Charakteristik). Alternativ kann auch eine träge Schmelzsicherung zum Einsatz kommen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 74 Baugruppenträger 3.3 Baugruppenträger UR5213 (6DD1682-0CH0) WARNUNG Der Schutzleiter muss an der Stromversorgung angeschlossen werden. Ein Schutzleiteranschluss am Baugruppenträger ist nicht ausreichend. Die Schutzleiterleitung muss grün mit einem gelben Streifen sein (grüngelb). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 75: Spannungsüberwachung
In HWKonfig wird unter "Objekteigenschaften" der betreffenden Baugruppen (Registerkarte "STOP") projektiert, wie sich die Baugruppe bei einer Systemausfallmeldung (Bussignal *SYSFAIL=low) verhält: ● Baugruppen können ihre binären und analogen Ausgänge zurücksetzen ● CPU-Baugruppen können in den Zustand "STOP" (stehendes "H") wechseln Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 76: Batteriepufferung
CPU-Baugruppe erkannt und mit einem blinkenden "b" gemeldet. Batteriewechsel Die Batterie sollte bei eingeschaltetem Baugruppenträger gewechselt werden, um Datenverlust zu verhindern. Beachten Sie bitte, dass bereits beim Einbau der Batterie entsprechende Vorkehrungen für den späteren Wechsel getroffen werden müssen. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 77: Lüftung/Kühlung
Baugruppenträgers. Tabelle 3- 5 Melderelais Melderelais Klemme X1 Kontakt im aus- Kontakt bei fehlerfreiem LED bei fehlerfreiem Betrieb geschaltetem Zustand Betrieb SYSFAIL geschlossen geschlossen POWER geöffnet geschlossen grün ein FAN FAIL geöffnet geschlossen Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 78: Technische Daten
15 ms Ausgangsspannungen Ausgangsnennspannung Ausgangsstrom +5 V 60 A +3,3 V 60 A +12 V -12 V Alle Ausgänge sind dauerkurzschlussfest und benötigen keine Grundlast. Batterie Strombelastung ca. 10 µA je gesteckter CPU-Baugruppe Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 79 Baugruppenträger 3.3 Baugruppenträger UR5213 (6DD1682-0CH0) Maße Anzahl der Steckplätze im Baugruppenträger Abmessungen B x H x T [mm] ca. 482,6 x 354,9 x 343 Gewicht ca. 20 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 80: Steckplatzabdeckungen
Baugruppenträger 3.4 Steckplatzabdeckungen Steckplatzabdeckungen Anwendung Die Steckplatzabdeckung SR51 dient zur Abdeckung nicht belegter Steckplätze im Baugruppenträger. Dies ist notwendig um die Belüftung und die EMV-Eigenschaften des Systems sicher zu stellen. Artikelnummer Steckplatzabdeckung SR51 6DD1682-0DA1 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 81: Cpu-Baugruppen
Funktionsbaustein CHK_R einen Ersatzwert für den Fehlerfall vorgeben. Hinweis Beachten Sie Folgendes zum Betrieb mit anderen CPUs: • Der Betrieb der CPU555 zusammen mit einer CPU551 ist nicht freigegeben. • Der Betrieb der CPU555 zusammen mit einer CPU550 ist nicht freigegeben. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 82: Bedien- Und Anzeigeelemente
Mit dem Quittungstaster kann eine sporadisch auftretende oder unkritische Fehleranzeige auf der 5x7 Punktmatrix-LED gelöscht werden. Falls ein weiterer Fehler vorhanden ist, wird er nach Quittierung des ersten angezeigt. ● Digitale Signaleingabe mit dem Funktionsbaustein ASI auswertbar Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 83: Frontplatte
CPU-Baugruppen 4.1 CPU-Baugruppe CPU555 Frontplatte Bild 4-1 Frontansicht der CPU555 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 84: Zustands- Und Fehleranzeigen
35 Punkte Partieller Spannungsausfall, FPGA1-Ausfall oder Fehler auf der nein Baugruppe: Anwenderprogramm läuft nicht Hardware-Defekt => CPU555 austauschen • Schwerer Hardware-Fehler => Hotline benachrichtigen • ausgemalter Hochlaufphase: nein Kreis blinkend Anwenderprogramm läuft nicht Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 85 Anwenderstopp führt zum Stoppen aller CPUs des selben Bau- gruppenträgers. stehendes "d": • Baugruppe ist im Zustand STOP, ausgelöst durch andere CPU. blinkendes "d": • Baugruppe ist im Zustand STOP, ausgelöst von dieser CPU selbst. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 86 "H": Fehler auf dieser Baugruppe • stehendes "H": Fehler auf anderer Baugruppe • Weitere Informationen zur Diagnose finden Sie im Handbuch "D7- SYS – STEP 7, CFC und SFC projektieren (http://support.automation.siemens.com/WW/view/de/8776786)", Kapitel Basissoftware, Abschnitt "Diagnose". Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 87: Anwendungshinweise Und Störsicherheit
Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hinweis Abschaltverhalten verschiedener CPU-Baugruppen Die verschiedenen CPU-Baugruppen zeigen im Abschaltverhalten bei einer Unterbrechung der Spannungsversorgung geringfügige zeitliche Unterschiede. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 88: Anschlussmöglichkeiten
Programmspeicher (8 MByte) S7 MICRO MEMORY CARD 6ES7953-8LP31-0AA0 Tabelle 4- 3 Anschlusskabel Bezeichnung Artikelnummer SIMATIC NET, Industrial Ethernet TP XP CORD 6XV1870-3R... RJ45/RJ45, konfektioniert mit 2 RJ45 Steckern, Länge Weitere Produkte siehe: Produktkatalog (https:eb.automation.siemens.com) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 89: Steckerbelegungen
Tabelle 4- 4 Anschlussbelegung von X1 P1 R PN (LAN), X1 P2 R PN (LAN), X1 P3 PN (LAN) (RJ-45 Buchse) Bezeichnung TXP (Transmitt Data +) TXN (Transmitt Data -) RXP (Receive Data +) n.c. n.c. RXN (Receive Data -) n.c. n.c. Gehäuse PE (Schirm) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 90: Hinweis Zum Firmware-Update
(siehe Qualifiziertes Personal (Seite 13))! Tabelle 4- 5 Betriebszustände der CPU555 während des Firmware-Update Anzeige Betriebszustand Initialisierungsphase LED-Test (ca. 1 sec) ● Firmware-Start (blinkend) Betriebssystem-Start 1...9 Betriebssystem-Initialisierung / Anlauf Update Firmware-Update läuft (blinkendes F) ✓ Firmware-Update beendet Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 91: Technische Daten/Leistungsmerkmale
Das Ziehen und Stecken der Baugruppe im laufenden Betrieb ist nicht erlaubt. Prozessor SDRAM 2 GByte DDR3-1333 MHz (667 MHz) Caches L1-Cache: 32 kByte Data + 32 kByte Instruc- • tion L2-Cache: 256 kByte Data/Instruction • L3-Cache: 3 MByte • Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 92 Die Größe des Anwenderprogramms (auf ca. 50 % komprimiert), das in den Programmspeicher geladen wurde, und die Größe des freien Programmspeichers wird im CFC unter folgendem Menüpunkt angezeigt: ● Zielsystem \ Laden \ Info Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 93 8192 Byte Ausgänge max. 8192 Byte Spannung, Ströme Nennspannungen bei 25° C Typische Stromaufnahme +5 V 4,26 A (max. 7,98 A) +3,3 V 2,94 A (max. 3,95 A) Pufferbatterie 3 µA (max. 27 µA) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 94 31 W (21,3 W / 9,7 W) Lüfter erforderlich Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,34 kg Schutzart Schutzart nach DIN 40050 IP00 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 95: Cpu-Baugruppe Cpu550/Cpu551
• Betreiben Sie nur Speicherkarten deren Projektierung mit SIMATIC D7-SYS ab V5.2 erstellt wurde. Betrieb mit CP53M0 Hinweis CPU551 mit CP53M0 Verwenden Sie für den Betrieb der CPU-Baugruppe CPU551 (6DD1600-0BA3) mit der Kommunikationsbaugruppe CP53M0 nur eine Kommunikationsbaugruppe CP53M0 mit einem Funktionsstand > 5. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 96 Beachten Sie, falls Sie die Option "Ersatzwerte für ungültige Real-Werte verwenden" aktiviert haben, dass es gegenüber den Versionen 6DD1600-0BA1 und 6DD1600-0BA2 der CPU-Baugruppe CPU551 bei der Rechnung mit ungültigen Real-Werten (NaN) zu anderen Rechenergebnissen kommen kann. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 97: Bedien- Und Anzeigeelemente
Mit dem Quittungstaster kann eine sporadisch auftretende oder unkritische Fehleranzeige auf der 5x7 Punktmatrix-LED gelöscht werden. Falls ein weiterer Fehler vorhanden ist, wird er nach Quittierung des ersten angezeigt. ● Digitale Signaleingabe mit dem Funktionsbaustein ASI auswertbar Frontplatte Bild 4-3 Frontplatte der CPU551 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 98: Zustands- Und Fehleranzeigen
Fehler während der Initialisierung mit geringer Bedeutung, die den Start des Normalbetriebs erlauben und von der Hintergrundverar- beitung erkannt werden: z.B. fehlende, leere Pufferbatterie • Programmspeicher nicht gesteckt • Lüfterausfall • Ungültiger Floating Wert (Ersatzwert wird verwendet) • Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 99 Anwenderstopp führt zum Stoppen aller CPUs des selben Bau- gruppenträgers. stehendes "d": • Baugruppe ist im Zustand STOP, ausgelöst durch andere CPU. blinkendes "d": • Baugruppe ist im Zustand STOP, ausgelöst von dieser CPU selbst. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 100 "H": Fehler auf dieser Baugruppe • stehendes "H": Fehler auf anderer Baugruppe • Weitere Informationen zur Diagnose finden Sie im Handbuch "D7- SYS – STEP 7, CFC und SFC projektieren (http://support.automation.siemens.com/WW/view/de/8776786)", Kapitel Basissoftware, Abschnitt "Diagnose". Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 101: Anwendungshinweise Und Störsicherheit
Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hinweis Abschaltverhalten verschiedener CPU-Baugruppen Die verschiedenen CPU-Baugruppen zeigen im Abschaltverhalten bei einer Unterbrechung der Spannungsversorgung geringfügige zeitliche Unterschiede. 4.2.6 Anschlussmöglichkeiten Bild 4-4 Anschlussmöglichkeiten der CPU550/CPU551 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 102: Zusatzkomponenten
Leitung für Digitaleingänge SC66 6DD1684-0GG0 (10-polig/10-polig) Interfacemodul SB10 6DD1681-0AE2 galvanische 1:1-Verbindung, keine Signalwandlung Interfacemodul mit Potentialtrennung und Signalwand- SB60 6DD1681-0AF4 lung Interfacemodul mit Potentialtrennung und Signalwand- SB61 6DD1681-0EB3 lung Interfacemodul SU12 6DD1681-0AJ1 galvanische 1:1-Verbindung, keine Signalwandlung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 103: Steckerbelegungen
Tabelle 4- 9 Anschlussbelegung von X2 und Leitung SC66 SC66 Bezeichnung PIN CPU-seitig PIN PC-seitig Masse n.c. n.c. Digitaleingang 0 (alarmfähig) Digitaleingang 1 (alarmfähig) Digitaleingang 2 (alarmfähig) Digitaleingang 3 (alarmfähig) Digitaleingang 4 Digitaleingang 5 Digitaleingang 6 Digitaleingang 7 Masse n.c.: nicht verbunden Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 104: Technische Daten/Leistungsmerkmale
0BA1, der zweite für die Baugruppe mit der Artikelnummer 6DD1600-0BA2 und der dritte für die Baugruppe mit der Artikelnummer 6DD1600-0BA3. CPU-Baugruppe 6DD1600-0BA1 6DD1600-0BA2 6DD1600-0BA3 Prozessor 64 Bit RISC-Prozessor Taktfrequenz 266 MHz 500 MHz 800 MHz Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 105: Steckplätze Auf Der Baugruppe
L3-Cache int. L3 Cache 2 MByte 8 MByte 1 MByte Steckplätze auf der Baugruppe Anzahl Verwendung der Steckplätze Programmspeicher MC5xx • PMC-Einsteckkarten • Zur Zeit sind keine PMC-Einsteckkarten vorgesehen. Uhrzeit Auflösung 0,1 ms Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 106: Programmierung
Programmspeicher besitzt ein Flash-EPROM (2, 4 oder 8 MByte) und einen Änderungsspeicher (8 kByte-EEPROM). Folgende Programmspeicher können wahlweise entsprechend der Größe des projektierten Anwenderprogramms eingesetzt werden: ● MC500 (4 MByte) ● MC510 (8 MByte) ● MC521 (2 MByte) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 107: Digitaleingänge
Typische Stromaufnahme 6DD1600-0BA1 6DD1600-0BA3 6DD1600-0BA2 +5 V 1,5 A 1,3 A +3,3 V 2,0 A 1,7 A +12 V 40 mA 20 mA -12 V 40 mA 20 mA Pufferbatterie 2,2 / 3 µA Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 108 15 W 13 W Lüfter erforderlich Maße 6DD1600-0BA1 6DD1600-0BA3 6DD1600-0BA2 Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,6 kg 0,5 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 109: Signalbaugruppen
H1 (grün) und H2 (rot) Anzeige des Baugruppenzustandes H3 (grün) und H4 (grün) Können bei Bedarf durch den Funktionsbaustein BIQ8 (Bi- närausgabe) angesteuert werden. H5 (grün) und H6 (grün) H7 (grün) und H8 (grün) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 110: Frontplatte
Signalbaugruppen 5.1 Signalbaugruppe SM500 Frontplatte Bild 5-1 Frontplatte der SM500 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 111: Zustands- Und Fehleranzeigen
(Seite 109)). ● Die Baugruppe darf nicht unter Spannung gesteckt oder gezogen werden. Hinweis Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 112: Anschlussmöglichkeiten
Signalbaugruppen 5.1 Signalbaugruppe SM500 5.1.5 Anschlussmöglichkeiten Bild 5-2 Anschlussmöglichkeiten der SM500 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 113: Zusatzkomponenten
8 digitale Eingänge, Umsetzung 48 V auf 24 V, LED, Potentialtrennung Interfacemodul SB70 6DD1681-0AG2 8 digitale Ausgänge, Umsetzung 24 V auf 120 V (Wechselrelais), LED, Potentialtrennung Interfacemodul SB71 6DD1681-0DH1 8 digitale Ausgänge, Umsetzung 25 V auf 48 V (Transistor) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 114: Einstellungen Der Inkrementalgeber-Eingänge
S1, 2 S1, 3 Geber 2 A/VW S1, 4 B/RW S1, 5 S1, 6 Geber 3 A/VW S2, 1 B/RW S2, 2 S2, 3 Geber 4 A/VW S2, 4 B/RW S2, 5 S2, 6 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 115 Die Schalter S1,7 / S1,8 und S2,7 / S2,8 sind ohne Funktion. Schalter S1 und S2 zur Einstellung der Schaltschwelle für Inkrementalgeber (siehe Geber-Dokumenation) Lage der Schalter S1 und S2 auf der Bau- gruppe Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 116: Steckerbelegungen
Integrierender Analogeing. 1+ Integrierender Analogeing. 3 + Integrierender Analogeing. 1- Integrierender Analogeing. 3 - Integrierender Analogeing. 2 + Integrierender Analogeing. 4 + Integrierender Analogeing. 2 - Integrierender Analogeing. 4 - Masse Analogeingang Masse Analogeingang Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 117: Anschluss X2 Mit Leitung Sc63
Absolutwertgeber 4 Daten D+ Absolutwertgeber 3 Daten D- Absolutwertgeber 4 Daten D- Absolutwertgeber 3 Takt C+ Absolutwertgeber 4 Takt C+ Absolutwertgeber 3 Takt C- Absolutwertgeber 4 Takt C- Masse Geber SSI Masse Geber SSI Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 118: Anschluss X3 Mit Leitung Sc63
Masse Geber SSI Anschluss X3 mit Leitung SC62 An den jeweiligen Leitungsenden von SC62 sind immer nur bestimmte Signaltypen verfügbar, für die nur die dazu passenden Interfacemodule eingesetzt werden können (siehe "Anschlussmöglichkeiten (Seite 112)"). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 119: Klemmenbelegung Interfacemodule
Digitalausgang 3 3/53 31/32/34 3/53 Digitalausgang 4 4/54 41/42/44 4/54 Digitalausgang 5 5/55 51/52/54 5/55 Digitalausgang 6 6/56 61/62/64 6/56 Digitalausgang 7 7/57 71/72/74 7/57 Digitalausgang 8 8/58 81/82/84 8/58 ext. Spannungsversorg. +24V Masse Extern Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 120: Klemmenbelegung An Leitung Sc62, Ende B
24/22/21 2/12/52 Digitaleingang 3 3/53 34/32/31 3/13/53 Digitaleingang 4 4/54 44/42/41 4/14/54 Digitaleingang 5 5/55 54/52/51 5/15/55 Digitaleingang 6 6/56 64/62/61 6/16/56 Digitaleingang 7 7/57 74/72/71 7/17/57 Digitaleingang 8 8/58 84/82/81 8/18/58 Masse Extern Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 121: Klemmenbelegung An Leitung Sc62, Ende D
Absolutwertgeber 1 Daten D- Absolutwertgeber 1 Takt C+ Absolutwertgeber 1 Takt C- Masse Geber SSI Absolutwertgeber 2 Daten D+ Absolutwertgeber 2 Daten D- Absolutwertgeber 2 Takt C+ Absolutwertgeber 2 Takt C- Masse Geber SSI Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 122: Technische Daten/Leistungsmerkmale
20 µsec Genauigkeit ± 1 LSB (No missing code) Differentieller Linearitätsfehler, max. • ± 0,3 % Verstärkungsfehler, max. • ± 5 LSB Offsetfehler, max. • Eingangswiderstand 20 kΩ Eingangsfilter 34 kHz Verpolschutz Ja, da Differenzeingänge Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 123: Integrierende Analogeingänge
6 kHz bei ohmscher Last, max. Kurzschlußschutz gegen Masse • nein Externe Stromversorgung • Kurzschlussstrom, max. 250 mA Summenstrom der Ausgänge (bis 60 °C) 16 x 50 mA Begrenzung induktiver Abschaltspannungen ext. Versorgungsspannung +1 V Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 124 +1,5 V bis +7 V – bei 1-Signal Eingangsstrom 5 mA 15 V – Geber (typ., abs.) • 1,5 mA 5 V – Geber (typ., abs.) • Kontrollausgang nicht vorhanden Kontrolleingang Spezifikation wie Digitaleingänge Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 125: Versorgungsspannung Für Geber
• Datenbits SSI: 25 + Parity EnDat: variabel Impulsfrequenz, max. 2 MHz Potentialtrennung nein Eingangsspannung RS485-Pegel Versorgungsspannung für Geber Ausführung Ausgangsspannung, typ. 13,5 V Ausgangsstrom, max. 150 mA (kurzschlußfest, Kurzschlußstrom ca. 250 mA) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 126: Spannung, Ströme
-12 V 300 mA Verlustleistung/Lüfter Verlustleistung, typ. 12,5 Watt Lüfter erforderlich Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht, ca. 0,7 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 127: Kommunikationsbaugruppen
● Ankopplung von Dezentraler Peripherie und/oder Antrieben (Master- und/oder Slave- Funktion) ● Zentrale Inbetriebsetzung aller CPU-Baugruppen im Baugruppenträger (MPI-Teilnehmer) ● Koppelspeicher zum Datenaustausch zwischen CPU-Baugruppen ● Routing-Funktion zu anderen CP-Baugruppen ● Anschluss von SIMATIC Visualisierungskomponenten z. B.: WinCC oder OP/TD Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 128: Ersatz Eines Cp50M0 Durch Einen Cp50M1
Ext. Batterie (min 2,2 V; typ. 3,0 V) 350 nA Verlustleistung, typ. 5,5 W Lüfter erforderlich nein Benötigte Steckplätze Abmessungen B x H x T (mm) 20 x 233 x 160 20 x 233 x 160 Gewicht 0,34 kg 0,6 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 129: Bedien- Und Anzeigeelemente
Die LEDs H1, H2, H7 und H8 zeigen den Betriebszustand der Kommunikationsbaugruppe CP50M1 an. Die LEDs H3 bis H6 geben Auskunft über den aktuellen Betriebszustand der beiden Profibus-DP-Kanäle. Frontplatte Bild 6-1 Frontplatte der CP50M1 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 130: Zustands- Und Fehleranzeigen
CP50M1, ein oder mehrere Slaves an der PB-DP1-Schnittstelle ant- worten nicht Baugruppe ist defekt H5 (grün) CP50M1, PB-DP2 ist initialisiert und betriebsbereit H6 (rot) CP50M1, PB-DP2 Busfehler blinkend CP50M1, ein oder mehrere Slaves an der PB-DP2-Schnittstelle ant- worten nicht Baugruppe ist defekt Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 131: Anwendungshinweise Und Störsicherheit
● Die Werkeinstellung von Schalter S1 darf nicht geändert werden (siehe "Anschlussmöglichkeiten (Seite 131)"). Hinweis Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! 6.1.5 Anschlussmöglichkeiten Bild 6-2 Anschlussmöglichkeit der CP50M1 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 132: Zusatzkomponenten
● 6XV1830-1CH30 (3 m) ● 6XV1830-2AH30 (3 m; PG) ● 6XV1830-2AH50 (5 m; PG) ● 6XV1830-2AN10 (10 m; PG) Hinweis Weitere Informationen finden Sie im SIMATIC NET-Katalog IK PI und im SIMATIC S7- Katalog. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 133: Steckerbelegungen
RTS von AS 1/2MEXT Masse P5 potentialgetrennt (zur Versorgung von OLM's) 1/2P5EXT P5 potentialgetrennt (zur Versorgung von OLM's) (5Vdc/90mA) PB1/2_P24MPI P24 potentialgebunden (24Vdc/150mA) PB1/2_RS458_A Leitung A PB1/2_RTSPG RTS vom PG (nicht belegt) Gehäuse Abschirmung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 134: Technische Daten/Leistungsmerkmale
Zustandsanzeige über LEDs siehe Zustands- und Fehleranzeigen • • (Seite 130) PG-/OP-Dienste nutzbar • z.B. Kopplung mit Projektierungsarbeitsplatz • (CFC im Testmodus) Spannungsversorgung für Optical Link Modules siehe Steckerbelegungen (Seite 133) (OLM) mit Potentialtrennung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 135 Batterie (min. 2,2V, typ 3,0V) 350 nA Verlustleistung/Lüfter Verlustleistung, typ. Lüfter erforderlich ja, externer Lüfter Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,34 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 136: Kommunikationsbaugruppe Cp51M1
● Austausch von Prozessdaten mit Fremdsystemen (z. B. Prozessrechner) ● Zentrale Inbetriebsetzung und Diagnose aller CPU-Baugruppen im Baugruppenträger ● Koppelspeicher zum Datenaustausch zwischen CPU-Baugruppen ● Uhrzeitsynchronisation zur Verwendung einer einheitlichen Uhrzeit innerhalb einer Anlage Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 137: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente LED-Anzeigen Die LEDs H1, H2, H7 und H8 zeigen den Betriebszustand der Kommunikationsbaugruppe CP51M1 an. Die LEDs H3 bis H6 geben Auskunft über den aktuellen Netzwerkbetrieb. Frontplatte Bild 6-3 Frontplatte der CP51M1 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 138: Zustands- Und Fehleranzeigen
Datenverkehr in Sende- und/ oder Empfangsrichtung am Ethernet H5 (grün) CP51M1 kommuniziert über Fast-Ethernet (100 Mbit) blinkend CP51M1 befindet sich in der "Autosensing Phase" H6 (grün) CP51M1 ist mit einem ethernetfähigen Gerät (Hub, Switch, PC) ver- bunden (Link) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 139: Anwendungshinweise Und Störsicherheit
● Die Werkeinstellung von Schalter S1 darf nicht geändert werden (siehe "Anschlussmöglichkeiten (Seite 139)"). Hinweis Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! 6.2.5 Anschlussmöglichkeiten Bild 6-4 Anschlussmöglichkeit der CP51M1 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 140: Zusatzkomponenten
SIMATIC NET, Industrial Ethernet TP XP CORD 6XV1870-3R... RJ45/RJ45, konfektioniert mit 2 RJ45 Steckern, Länge Weitere Produkte finden Sie im SIMATIC NET-Katalog IK PI und in der Siemens Industry Mall (https://mall.industry.siemens.com). Weiteres zu Netzen und deren Verkabelung siehe folgende Dokumentation: ●...
Seite 141: Technische Daten/Leistungsmerkmale
1500 V Default Router • Spannungsfestigkeit entspricht der Norm • IEEE 802.3 Spannung, Ströme Nennspannungen bei 25° C Typische Stromaufnahme DC +5V (vom Baugruppenträger) 1,044 A externer Batterie (min. 2,2V, typ 3,0V) 350 nA Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 142 6.2 Kommunikationsbaugruppe CP51M1 Verlustleistung/Lüfter Verlustleistung, typ. 5,22W Lüfter erforderlich ja, externer Lüfter Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,34 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 143: Gdm-Speicherbaugruppe Cp52M0
Anzahl Schnittstellenbaugruppen CP52IO (Steckplätze 2-12) eingesetzt. In jedem Baugruppenträger, der mit GDM gekoppelt ist, muss sich eine Zugriffsbaugruppe CP52A0 befinden. Über Glasfaser-LWL-Kabel werden diese Baugruppenträger sternförmig an GDM angeschlossen. Bild 6-5 Beispiel eines GDM-Systems mit 5 LWL-gekoppelten Baugruppenträgern Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 144: Funktion Der Cp52M0
Die CP52M0 liest von allen LWL-Schnittstellen der im GDM-Baugruppenträger gesteckten CP52IO's Fehler- und Diagnoseregister aus, erkennt den zentralen Betriebszustand aller LWL- Schnittstellen und wertet ihn aus. Das Ergebnis wird an den Digitalausgängen der CP52M0 dem Anwender für die weitere Auswertung zur Verfügung gestellt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 145: Bedien- Und Anzeigeelemente
H1 (grün) und H2 (rot) Anzeige des Baugruppenzustandes H3 (grün) und H4 (rot) Anzeige von Fehlerzuständen (siehe Zustands- und Fehleranzeigen (Seite 138)) H5 (grün) und H6 (rot) H7 (grün) und H8 (grün) Frontplatte Bild 6-6 Frontplatte der CP52M0 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 146: Zustands- Und Fehleranzeigen
Zustand log. "1" => LWL-Schnittstelle o.k. • Zustand log. "0" => Fehler auf LWL-Schnittstelle oder CP52IO nicht • gesteckt DA16 Zustand log. "1" => Betriebszustand RUN • Zustand log. "0" => Betriebszustand STOP • Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 147: Fehleranzeigen Der Cp52M0
• Der Datenpuffer wird nicht mehr freigegeben. Der Aufgabenstart wird übergangen. Software-Watchdog • Wenn die Grundabtastzeit viermal hintereinander nicht bearbeitet wird. Der Grundtakt-Timer wird mit der projektierten Grundabtastzeit neu initialisiert und die Bearbeitung fortgesetzt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 148: Anwendungshinweise Und Störsicherheit
(zwei Schraubköpfe, siehe "Bedien- und Anzeigeelemente (Seite 145)"). Hinweis Lüfterbetrieb, EMV und Umgebungsbedingungen • Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! • Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 149 Die Suppressor-Diode 1.5KE36CA funktioniert bidirektional, daher müssen Sie beim Einbau die Polung nicht beachteten. 1. Bauen Sie eine Suppressor-Diode zwischen Schirm und +24 V ein. 2. Bauen Sie eine Suppressor-Diode zwischen Schirm und M (Masse) ein. Bild 6-7 Beschaltung der Suppressor-Dioden an Blitzductor Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 150 ● ÜS-Ableiter BLITZDUCTOR VT Typ: BTV AD 24 Bestellbar unter der Nr.: 918 402 DEHN + SÖHNE GmbH + Co KG Postfach 1640 D - 92306 Neumarkt ● Suppressor-Diode Typ: 1.5KE36CA (1500W) Hersteller: z. B. STMicroelectronics, Vishay Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 151: Anschlussmöglichkeiten
Anschlussmöglichkeiten der CP52M0 6.3.6 Zusatzkomponenten Tabelle 6- 13 Zusatzkomponenten für CP52M0 Komponente Bezeichnung Artikelnummer Leitung für Digitalausgänge SC63 6DD1684-0GD0 (50-polig/50-polig) Leitung für PC-Anschluss SC67 6DD1684-0GH0 (10-polig/9-polig) Interfacemodul SU13 6DD1681-0GK0 Direkter Anschluss (1:1-Verbindung), 50 Schraubklemmen, keine Signalwandlung Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 152: Steckerbelegungen
Digitalausgang 3 n.c. Digitalausgang 4 n.c. Digitalausgang 5 n.c. Digitalausgang 6 n.c. Digitalausgang 7 n.c. Digitalausgang 8 n.c. ext. Spanngs.versorg. +24V n.c. Masse Extern Masse Extern Digitalausgang 9 n.c. Digitalausgang 10 n.c. Digitalausgang 11 n.c. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 153 Digitalausgang 13 n.c. Digitalausgang 14 n.c. Digitalausgang 15 n.c. Digitalausgang 16 n.c. ext. Spanngs.versorg. +24V n.c. Masse Extern Masse Extern n.c. n.c. n.c. n.c. n.c. n.c. n.c. n.c. n.c. n.c. n.c.: nicht verbunden Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 154: Technische Daten/Leistungsmerkmale
6 kHz bei ohmscher Last, max. Kurzschlußschutz gegen Masse • nein Externe Stromversorgung • Kurzschlußstrom, max. 250 mA Summenstrom der Ausgänge (bis 60 °C) 16 x 50 mA Begrenzung induktiver Abschaltspannungen ext. Versorgungsspannung +1 V Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 155 10 mA Verlustleistung/Lüfter Verlustleistung, typ. 4,5 W Lüfter erforderlich nein Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht, ca. 0,6 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 156: Gdm-Schnittstellenbaugruppe Cp52Io
Anzahl Schnittstellenbaugruppen CP52IO (Steckplätze 2-12) eingesetzt. In jedem Baugruppenträger, der mit GDM gekoppelt ist, muss sich eine Zugriffsbaugruppe CP52A0 befinden. Über Glasfaser-LWL-Kabel werden diese Baugruppenträger sternförmig an GDM angeschlossen. Bild 6-9 Beispiel eines GDM-Systems mit 5 LWL-gekoppelten Baugruppenträgern Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 157: Bedien- Und Anzeigeelemente
LWL-Schnittstelle 2 sendet Daten H4 (gelb) LWL-Schnittstelle 2 empfängt Daten H5 (grün) LWL-Schnittstelle 3 sendet Daten H6 (gelb) LWL-Schnittstelle 3 empfängt Daten H7 (grün) LWL-Schnittstelle 4 sendet Daten H8 (gelb) LWL-Schnittstelle 4 empfängt Daten Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 158: Frontplatte
Kommunikationsbaugruppen 6.4 GDM-Schnittstellenbaugruppe CP52IO Frontplatte Bild 6-10 Frontplatte der CP52IO Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 159: Zustands- Und Fehleranzeigen
(zwei Schraubköpfe, siehe "Bedien- und Anzeigeelemente (Seite 157)"). ● Die Baugruppe darf nicht unter Spannung gesteckt oder gezogen werden. ● Das Ziehen und Stecken der LWL-Leitungen während des laufenden Betriebs ist nicht zulässig. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 160 Kommunikationsbaugruppen 6.4 GDM-Schnittstellenbaugruppe CP52IO Hinweis Siehe auch: • Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! • Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 161: Anschlussmöglichkeiten
Die max. Leitungslänge für die Verbindung zwischen CP52IO und CP52A0 beträgt 200 m. Die Lichtwellenleiter müssen entsprechend der Anlagentopographie konfektioniert werden und können von folgendem Lieferanten bezogen werden: Ehret GmbH Über der Elz 2 79312 Emmendingen Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 162: Steckerbelegungen
+3,3 V 0,8 A Verlustleistung/Lüfter Verlustleistung, typ. 18 W Lüfter erforderlich Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,6 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 163: Gdm-Zugriffsbaugruppe Cp52A0
Anzahl Schnittstellenbaugruppen CP52IO (Steckplätze 2-12) eingesetzt. In jedem Baugruppenträger, der mit GDM gekoppelt ist, muss sich eine Zugriffsbaugruppe CP52A0 befinden. Über Glasfaser-LWL-Kabel werden diese Baugruppenträger sternförmig an GDM angeschlossen. Bild 6-12 Beispiel eines GDM-Systems mit 5 LWL-gekoppelten Baugruppenträgern Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 164: Einsatz Der Cp52A0 - 6Dd1660-0Bh1
Tabelle 6- 18 LED-Anzeigen der GDM-Zugriffsbaugruppen CP52A0 LED-Bezeichnung (Farbe) Funktion H1 (grün) Betriebszustand der GDM-Zugriffsbaugruppe CP52A0 H2 (rot) H3 (grün) LWL-Schnittstelle sendet Daten H4 (gelb) LWL-Schnittstelle empfängt fehlerfreie Daten H5 (grün) Hochlaufkennung H6 (gelb) Sendeberechtigung für Uhren-Trigger bzw. Grundabtastzeit Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 165 Kommunikationsbaugruppen 6.5 GDM-Zugriffsbaugruppe CP52A0 Frontplatte Bild 6-13 Frontplatte der CP52A0 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 166: Zustands- Und Fehleranzeigen
CP52IO die Sendeberechtigung Uhren-Trigger bzw. Grundabtastzeit sind zum Senden parametriert und haben von der CP52IO keine Sendeberechtigung (Prioritätslogik sperrt eines der beiden Signale) Durch die Leuchtstärke der LEDs wird die Intensität eines periodischen Datenverkehrs dargestellt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 167: Anwendungshinweise Und Störsicherheit
(zwei Schraubköpfe, siehe "Bedien- und Anzeigeelemente (Seite 164)"). ● Die Baugruppe darf nicht unter Spannung gesteckt oder gezogen werden. ● Das Ziehen und Stecken der LWL-Leitungen während des laufenden Betriebs ist nicht zulässig. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 168 Kommunikationsbaugruppen 6.5 GDM-Zugriffsbaugruppe CP52A0 Hinweis Siehe auch: • Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! • Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 169: Anschlussmöglichkeiten
Die max. Leitungslänge für die Verbindung zwischen CP52IO und CP52A0 beträgt 200 m. Die Lichtwellenleiter müssen entsprechend der Anlagentopographie konfektioniert werden und können von folgendem Lieferanten bezogen werden: Ehret GmbH Über der Elz 2 79312 Emmendingen Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 170: Steckerbelegungen
1,5 A 3,3 V 0,4 A Verlustleistung/Lüfter Verlustleistung, typ. Lüfter erforderlich nein Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,6 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 171: Kopplungsbaugruppe Cp53M0
6.6.1 Anwendungsgebiete Baugruppenträger- Kopplung Die Kopplungsbaugruppe CP53M0 dient für die Ankopplung eines SIMATIC TDC Systems an ein SIMADYN D System für einen schnellen Datenaustausch, z. B. bei der Erweiterung von bestehenden SIMADYN D- Anlagen. Die CP53M0 hat einen Kopplespeicher für den Datenaustausch zwischen den CPU- Baugruppen im Baugruppenträger.
Seite 172 Die Anschlussbelegung auf der zweiten ICS1 bei einer CS14 ist wie in wie in oben stehender Tabelle "Anschlussbelegung der CP53M0 an SIMADYN D- Baugruppe CS13 und CS14". Sind weniger als vier Slavebaugruppen mit einer ICS1 verbunden, können die Lichtwellenleitungen paarweise beliebig gesteckt werden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 173: Cp53M0 Als Master
An die LWL- Stecker X1/X2 bzw. X3/X4 wird jeweils eine CS22 in einem SIMADYN D- Baugruppenträger angeschlossen. Bild 6-16 Anschlussmöglichkeit der CS22 an die CP53M0 als Master Tabelle 6- 22 Anschlussbelegung von zwei CS22 an eine CP53M0 CP53M0 CS22(1) CS22(2) Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 174 6.6 Kopplungsbaugruppe CP53M0 Beispiel 2 Kopplung von SIMATIC TDC- Baugruppenträgern Mit der CP53M0 können auch bis zu drei SIMATIC TDC- Baugruppenträger miteinander gekoppelt werden. Dabei ist in einem Baugruppenträger die CP53M0 im Mastermodus parametriert, in den beiden anderen im Slavemodus.
Seite 175: Bedien- Und Anzeigeelemente
Status Hochlauftelegramm an X1/X2 H4 (gelb) Datenübertragung an X1/X2 H5 (grün) Status Hochlauftelegramm an X3/X4 H6 (gelb) Datenübertragung an X3/X4 H7 (grün) Status LWL- Strecke an X1/X2 H8 (grün) Status LWL- Strecke an X3/X4 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 176 Kommunikationsbaugruppen 6.6 Kopplungsbaugruppe CP53M0 Frontplatte Bild 6-18 Frontplatte der CP53M0 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 177: Zustands- Und Fehleranzeigen
Mastermodus: Quittierung von Datenzugriffen von Slave an X1/X2 Slavemodus: Quittierung von Datenzugriffen an X1/X2 Mastermodus: CP53M0 sendet keine Hochlauftelegramme an X3/4 Slavemodus: keine Funktion Mastermodus: CP53M0 sendet Hochlauftelegramme an X3/4 Slavemodus: keine Funktion Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 178 Empfänger LWL-Schnittstelle X1/X2 hat gültiges Empfangssignal Mastermodus: Empfänger LWL-Schnittstelle X3/X4 hat kein gültiges Empfangssignal Slavemodus: keine Funktion Mastermodus: Empfänger LWL-Schnittstelle X3/X4 hat gültiges Empfangssignal Slavemodus: keine Funktion Durch die Leuchtstärke der LEDs wird die Intensität des periodischen Datenverkehrs dargestellt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 179: Anwendungshinweise Und Störsicherheit
● Falls keine LWL-Leitungen gesteckt sind, müssen die Sende- und Empfangsanschlüsse mit Abdeckkappen geschützt sein. Hinweis Siehe auch: • Weiteres zu Lüfterbetrieb siehe Kapitel "Baugruppenträger (Seite 41)"! • Weiteres zu EMV und Umgebungsbedingungen siehe Kapitel "Allgemeine technische Daten (Seite 39)"! Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 180: Anschlussmöglichkeiten
SIMATIC NET, FIBER OPTIC CABLE STANDARDLEITUNG, AUFTEILBAR, VORKONFEKTIONIERT MIT 4 BFOC- STECKERN Artikelnummer: 6XV1820-5Bxyz (xyz: Längenschlüssel) Im interaktiven Katalog auf der A&D MALL sind die lieferbaren Längen ersichtlich. Die max. Leitungslänge beträgt 300 m. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 181: Steckerbelegungen
CPxxMx die Koppelspeicherfunktion. Schnittstelle LWL-Schnittstelle 2 (Mastermodus) Anzahl • 1 (Slavemodus) 96 Mbit/s Datenübertragungsgeschwindigkeit • 5B/6B Kodierung • Spannung, Ströme Nennspannungen bei 25° C Typische Stromaufnahme +5 V 0,3 A 3,3 V 0,5 A Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 182 6.6 Kopplungsbaugruppe CP53M0 Verlustleistung/Lüfter Verlustleistung, typ. 3,1 W Lüfter erforderlich nein Maße Anzahl der benötigten Steckplätze im Baugrup- penträger Abmessungen B x H x T [mm] 20 x 233 x 160 Gewicht 0,6 kg Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 183: Interfacemodule
Beschreibung Das Interfacemodul gibt binäre Signale von SIMATIC TDC Komponenten an die Anlage weiter oder nimmt von der Anlage binäre Signale entgegen und gibt diese an SIMATIC TDC Komponenten weiter. Die Verbindung zu SIMATIC TDC Komponenten wird über die Leitungen SC62 oder SC66 realisiert und an der Anlagenseite erfolgt die Verbindung über Klemmen.
Seite 184 Interfacemodule 7.1 Interfacemodul SB10 LED grün Die SIMATIC TDC-seitige Spannungsversorgung wird mit einer grünen Leuchtdiode (P) angezeigt. LED rot Die SIMATIC TDC-seitige Spannungsversorgung (1P, 1M) ist kurzgeschlossen (Fehler). Prüfbuchse Über die Doppelprüfbuchse (G; +) kann die Spannung 1P und 1M zur Simulation als Eingangssignal für SIMATIC TDC verwendet werden.
Seite 185: Signale
Die Bezugspunkte der Signale können wahlweise an Potential 1M oder 1P liegen. Die Polarität wird auf dem Modul über eine Lötbrücke zugeordnet: Bild 7-1 Lötbrücke zum Einstellen der Bezugspunkte der Signale Hinweis Werksseitig ist die Brücke 1M-1W eingelegt Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 186: Anwendungshinweise
Das folgende Bild zeigt eine typische Applikation: Bild 7-2 Applikationsbeispiel für Interfacemodul SB10 an binäre Ein-, Ausgabebaugruppe SM500 Die Binärsignale der Anlagenseite werden über das Interfacemodul direkt mit den SIMATIC TDC-Baugruppen verbunden. Dazu wird eine Leitung SC62 verwendet. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 187: Technische Daten
Eigenverbrauch der LEDs ohne Belastung der Systembaugruppen Der maximale Strom an Stecker X3 darf 1A nicht übersteigen, wenn darüber die Versorgung von mehreren Klemmblöcken geht. Binärsignale Anzahl Spannungsnennwert DC 24 V Maximalstrom je Kanal 30 mA Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 188: Steckerbelegung
7.1 Interfacemodul SB10 7.1.4 Steckerbelegung Flachsteckverbinder X1 Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 oder SC66 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). Klemmblock X2 Tabelle 7- 1 Belegung der binären Ein- und Ausgänge des Interfacemoduls SB10...
Seite 189: Übersichtsschaltplan
Interfacemodule 7.1 Interfacemodul SB10 7.1.5 Übersichtsschaltplan Bild 7-3 Übersichtsschaltplan des Interfacemoduls SB10 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 190: Interfacemodul Sb60
Zwischen den acht binären Eingängen und dem SIMATIC TDC-Rahmen besteht sichere elektrische Trennung. Die acht binären Eingänge sind gegeneinander potentialgetrennt. Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 oder SC66 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation).
Seite 191: Spannungsversorgung Simatic-Seite
Interfacemodule 7.2 Interfacemodul SB60 Spannungsversorgung SIMATIC-Seite Die SIMATIC TDC-seitige Spannungsversorgung wird an der Klemme X3 eingespeist: Klemme X3 Spannung SIMATIC TDC-Seite +24 V Der Anschluss der Leitungen erfolgt mit dem Teilesatz SM11 "Spannungsversorgungsanschluss für Interfacemodule" (Artikelnummer: 6DD1680-0BB0). Der maximale Leitungsquerschnitt an Klemme X3 ist 2,5 mm².
Seite 192: Signale
Kapitel "Aufbau- und EMV- Richtlinien" zu beachten. 7.2.2 Anwendungshinweise Das Interfacemodul ist wegen der abzuführenden Verlustleistung nur für den vertikalen Einbau bestimmt. Sonstige Hinweise Weiteres zu EMV und Umgebungsbedingungen siehe Abschnitt "Allgemeine technische Daten (Seite 39)". Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 193: Technische Daten
98 bis 132 V '0-Signal' 0 bis 33 V Eingangsstrom ('1Signal') max. 3 mA Isolationsspannung Sichere Trennung zugesagt: - zwischen Ein- und Ausgängen Galvanische Trennung zugesagt: - für Eingangsstromkreise gegeneinander Prüfspannung 1125V AC oder offener Eingang Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 194: Steckerbelegung
7.2 Interfacemodul SB60 7.2.4 Steckerbelegung Flachstecker X1 Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 oder SC66 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). binäre Eingänge Klemmblock X2 Tabelle 7- 2 Belegung der binären Eingänge des Interfacemoduls SB60...
Seite 195: Übersichtsschaltplan
Interfacemodule 7.2 Interfacemodul SB60 7.2.5 Übersichtsschaltplan Bild 7-4 Übersichtsschaltplan des Interfacemoduls SB60 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 196: Interfacemodul Sb61
Mit dem Interfacemodul SB61 werden 8 binäre Gleichspannungssignale potentialgetrennt an den Signalpegel von SIMATIC TDC Komponenten angepasst. Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 oder SC66 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation).
Seite 197 Interfacemodule 7.3 Interfacemodul SB61 LED grün Die SIMATIC TDC-seitige Spannungsversorgung (1P, 1M) wird mit einer grünen Leuchtdiode (P) angezeigt. LED rot Die SIMATIC TDC-seitige Spannungsversorgung (1P, 1M) ist kurzgeschlossen (Fehler). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 198: Signale
Für jedes Signal gibt es drei Schraubanschlüsse auf den Klemmleisten X2: ● Klemme 1 bis 8 für Binärsignale 24 V ● Klemme 11 bis 18 für Binärsignale 48 V ● Klemme 51 bis 58 als Bezugspunkt Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 199: Anwendungshinweise
Kanals gegeneinander potentialgetrennt oder mit gemeinsamen Bezugspunkt geschaltet werden: Eingänge potentialgetrennt Bild 7-5 Lage der Brücken bei gegeneinander potentialgetrennten Eingängen Eingänge mit gemeinsamen Bezugspotential Bild 7-6 Lage der Brücken bei gemeinsamen Bezugspotential der Eingänge Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 200: Lage Der Brücken
Stecker X1n :1:2 und X1n :3:4 gesteckt n = Nummer des Eingangs 1 bis 8 Hinweis Der Potentialbezug kann für jeden Eingang getrennt eingestellt werden. Das Interfacemodul ist wegen der abzuführenden Verlustleistung nur für den vertikalen Einbau bestimmt. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 201 7.3 Interfacemodul SB61 Sonstige Hinweise Weiteres zu EMV und Umgebungsbedingungen siehe Abschnitt "Allgemeine technische Daten (Seite 39)". Das folgende Bild zeigt eine typische Applikation: Bild 7-7 Applikationsbeispiel für Interfacemodul SB61 an binäre Ein-, Ausgabebaugruppe SM500 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 202: Technische Daten
Anlagenseite DC 48 V Anzahl Eingangsspannung für '1-Signal' DC 13 bis 30 V DC 26 bis 60 V '0-Signal' -3 bis +6 V -3 bis +12 V Eingangsstrom ('1Signal') 6 mA 6 mA oder offener Eingang Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 203: Steckerbelegung
7.3 Interfacemodul SB61 7.3.4 Steckerbelegung Flachstecker X1 Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 und SC66 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). Binäre Eingänge, Klemmblock X2 Tabelle 7- 4 Belegung der binären Eingänge des Interfacemoduls SB61 Klemme Eingänge potentialgetrennt...
Seite 204: Übersichtsschaltplan
Interfacemodule 7.3 Interfacemodul SB61 7.3.5 Übersichtsschaltplan Bild 7-8 Übersichtsschaltplan des Interfacemoduls SB61 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 205: Interfacemodul Sb70
über Relais an den Signalpegel der Anlage angepasst. Die Spannung der Ausgangssignale kann bis max. 120 V Gleich- oder Wechselspannung betragen. Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten wird das Kabel SC62 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). Ausführung des Moduls ●...
Seite 206 Interfacemodule 7.4 Interfacemodul SB70 Spannungsversorgung SIMATIC-Seite Die SIMATIC TDC-seitige Spannungsversorgung wird an der Klemme X3 eingespeist: Klemme X3 Spannung SIMATIC TDC-Seite +24 V Der Anschluss der Leitungen erfolgt mit dem Teilesatz SM11 "Spannungsversorgungsanschluss für Interfacemodule" (Artikelnummer: 6DD1680-0BB0). Der maximale Leitungsquerschnitt an Klemme X3 ist 2,5 mm².
Seite 207: Signale
Kontakt geschlossen(Ruhekontakt) n2 - n1 Kontakt offen(Arbeitskontakt) n4 - n1 n: 1...8 je nach Kanal-Nummer Hinweis Für den Anschluss der Signalspannung an die Relaiskontakte ist im Benutzerhandbuch das Kapitel "Aufbau- und EMV- Richtlinien" zu beachten. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 208: Anwendungshinweise
Das folgende Bild zeigt eine typische Applikation: Bild 7-9 Applikationsbeispiel für Interfacemodul SB70 an binäre Ein-, Ausgabebaugruppe SM500 Die binären Eingänge des Interfacemoduls werden über die Leitung SC62 mit den Ausgängen von SIMATIC TDC verbunden. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 209: Technische Daten
DC 120 V 0,4 A DC 60 V < DC 35 V Schaltfrequenz max 20 Hz Isolationsspannung Sichere Trennung zugesagt: - zwischen Ein- und Ausgängen Galvanische Trennung zugesagt: - für Ausgangsstromkreise gegeneinander Prüfspannung 1125V AC Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 210: Steckerbelegung
7.4.4 Steckerbelegung Flachstecker X1 Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten werden die Kabel SC62 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). Binäre Eingänge, Klemmblock X2 Tabelle 7- 5 Belegung der binären Eingänge des Interfacemoduls SB70, Klemmblock X2...
Seite 211: Übersichtsschaltplan
Interfacemodule 7.4 Interfacemodul SB70 7.4.5 Übersichtsschaltplan Bild 7-10 Übersichtsschaltplan des Interfacemoduls SB70 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 212: Interfacemodul Sb71
Mit dem Interfacemodul SB71 werden 8 binäre Gleichspannungssignale des SIMATIC TDC Systems potentialgetrennt an den Signalpegel der Anlagenseite angepasst. Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten wird das Kabel SC62 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation).
Seite 213 Interfacemodule 7.5 Interfacemodul SB71 LED grün Die SIMATIC TDC-seitige Spannungsversorgung wird mit einer grünen Leuchtdiode (P) angezeigt. LED rot Die SIMATIC TDC-seitige Spannungsversorgung (1P, 1M) ist kurzgeschlossen (Fehler). Spannungsversorgung Anlagenseite Am Klemmblock X4 wird die DC 24/48 V-Versorgungsspannung für die Signale der...
Seite 214: Signale
● Klemme 51 bis 58 als Bezugspunkt 7.5.2 Anwendungshinweise Das Interfacemodul besitzt einen Flachleitungs-Steckverbinder X1 für den Anschluss der Ausgangssignale des SIMATIC TDC-Systemes, sowie eine Klemmleiste X2 für den Anschluss der Anlagensignale. Das Interfacemodul ist wegen der abzuführenden Verlustleistung nur für den vertikalen Einbau bestimmt.
Seite 215 Interfacemodule 7.5 Interfacemodul SB71 Das folgende Bild zeigt eine typische Applikation: Bild 7-11 Applikationsbeispiel für Interfacemodul SB71 an binäre Ein-, Ausgabebaugruppe SM500 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 216: Technische Daten
-1,2 V) bei 20 mA Ausgangsstrom -2,1 V) -2,0 V) bei 30 mA Ausgangsstrom -2,7 V) -2,9 V) Ausgangsspannung für '0-Signal' max. Ausgangsstrom (bei '1-Signal') 30 mA 30 mA Die binären Ausgänge sind dauerhaft kurzschlussfest. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 217: Steckerbelegung
7.5.4 Steckerbelegung Flachstecker X1 Zum Verbinden der Interfacemodule mit den SIMATIC TDC Komponenten wird das Kabel SC62 verwendet (weitere Informationen finden Sie in der SIMATIC TDC Dokumentation). Binäre Ausgänge, Klemmleiste X2 Tabelle 7- 6 Belegung der binären Ausgänge des Interfacemoduls SB71...
Seite 218: Übersichtsschaltplan
Interfacemodule 7.5 Interfacemodul SB71 7.5.5 Übersichtsschaltplan Bild 7-12 Übersichtsschaltplan des Interfacemoduls SB71 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 219: Interfacemodule Su12 Und Su13
(SIMATIC-Seite) auf Federkraftklemmen (Anla- genseite) verbunden. Ausführung der Module SU12 16 Federkraftklemmen (X2) 10 Federkraftklemmen für anlagenseitige analoge oder binäre Signale 6 unbelegte Federkraftklemmen 10polige Steckverbinder X1. SU13 50 Schraubklemmen(X2) Anschluss von 50 Signalen 50poliger Steckverbinder X1. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 220: Funktionsbeschreibung
7.6.1 Funktionsbeschreibung Durch den Einsatz der Interfacemodule SU12 und SU13 wird bis auf folgende Klemmen eine 1:1-Verbindung vom SIMATIC TDC-seitigen Flachleitungssteckverbinder X1 zu den anlagenseitigen Klemmen X2 hergestellt. An folgenden Klemmen ist eine Schmelzsicherung (0,5A träge, Innenwiderstand 0,25Ω) in den folgenden Signalleitungen:...
Seite 221: Zusatzkomponenten
CP52M0 7.6.3 Anwendungshinweise Die Interfacemodule sind für den vertikalen und horizontalen Einbau geeignet. Sie sind auf der Montageschiene zu montieren. Sonstige Hinweise Weiteres zu EMV und Umgebungsbedingungen siehe Abschnitt "Allgemeine technische Daten (Seite 39)" Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 222: Pin-/Klemmenbelegung X1/X2
Leitungsquerschnitt maximaler Leitungsquerschnitt an an Klemme X2 Klemme X2 SU12 0,2 mm² 2,5 mm². SU13 0,2 mm² 1,5 mm². SU12 Bild 7-13 Schaltbild SU12 Die Bauelemente sind im Abschnitt Funktionsbeschreibung (Seite 220) beschrieben. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 223 Interfacemodule 7.6 Interfacemodule SU12 und SU13 SU13 Bild 7-14 Schaltbild SU13 Die Bauelemente sind im Abschnitt Funktionsbeschreibung (Seite 220) beschrieben. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 224: Technische Daten
Interfacemodule 7.6 Interfacemodule SU12 und SU13 7.6.5 Technische Daten Allgemeine Daten Abmessungen B x H x T [mm] 45 x 129 x 160 mm Gewicht ca. 0,28 kg Umgebungstemperatur Umgebungstemperatur max. 60° C Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 225: Submodule
CPU555-Baugruppe steckende Speichermodul. Programmgröße Die Größe der in das Speichermodul zu ladenden Projektierung (auf ca. 50% komprimiert) und die Größe des freien Programmspeichers werden im CFC unter folgendem Menüpunkt angezeigt: Zielsystem \ Laden \ Info Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 226: Speicherübersicht
Projektierung und für veränderbare Betriebsparameter Das Flash Memory ist ein nicht flüchtiger Speicher, der elektrisch programmier- und löschbar ist. Maße Abmessungen B x H x T [mm] 24 x 1,4 x 32 Gewicht 1,5 g Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 227: Programmspeichermodule Cpu550/551
8 kbyte 8 kbyte Das Flash Memory ist ein nicht flüchtiger Speicher, der elektrisch programmier- und löschbar ist. Maße Abmessungen B x H x T [mm] 54 x 85,6 x 3,3 mm Gewicht 30 g Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 228 Submodule 8.2 Programmspeichermodule CPU550/551 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 229: A.1 Service & Support
Instandhaltung und Modernisierung. Unser Service & Support begleitet Sie weltweit in allen Belangen rund um die Automatisierungs- und Antriebstechnik von Siemens. In mehr als 100 Ländern direkt vor Ort und über alle Phasen des Lebenszyklus Ihrer Maschinen und Anlagen hinweg.
Seite 230: Ersatzteile
Sie dabei, dass es erst gar nicht zum Stillstand kommt: mit einem weltweiten Netzwerk und optimalen Logistikketten. Reparaturen Stillstandzeiten bedeuten Ärger im Betrieb und unnötige Kosten. Wir helfen Ihnen, beides so gering wie möglich zu halten – und bieten Ihnen weltweit Reparaturmöglichkeiten an. Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 231: Optimierung
Ansprechpartner Für Sie vor Ort, weltweit: Partner für Beratung, Verkauf, Training, Service, Support, Ersatzteile... um gesamten Angebot von Industry Automation and Drive Technologies. Ihren persönlichen Ansprechpartner finden Sie in unserer Ansprechpartner-Datenbank im Internet (http://www.siemens.com/automation/partner). Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 232 Service & Support A.1 Service & Support Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 233: Index
Anwendungshinweise und Störsicherheit, 159 Anwendungsgebiete, 156 GlobalDataMemory CP52M0 Bedien- und Anzeigeelemente, 157 Steckerbelegungen, 162 CP52M0 GDM-Speicherbaugruppe CP52M0 Technische Daten/Leistungsmerkmale, 162 Anwendungsgebiete, 143 Zusatzkomponenten, 161 Zustands- und Fehleranzeigen, 159 CP52M0 Anwendungshinweise und Störsicherheit, 148 Bedien- und Anzeigeelemente, 145 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 234 Zusatzkomponenten, 113 Zustands- und Fehleranzeigen, 59, 73 Zustands- und Fehleranzeigen, 59, 73 Zustands- und Fehleranzeigen, 111 Steckplatzabdeckungen, 80 UR6021 SU10, SU11 und SU12 Batteriepufferung, 48 Prozessignale, 220 Baugruppenträger UR6021 Anwendungsgebiete, 41 Bedien- und Anzeigeelemente, 43 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 235 Index Lüfterüberwachung, 50, 51 PS6021 Mechanischer Aufbau, 42 Spannungsüberwachung, 47 Stromversorgung, 45 Technische Daten, 54 Zustands- und Fehleranzeigen, 44 Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...
Seite 236 Index Hardware SIMATIC TDC Systemhandbuch, 08/2017, A5E01114864-AL...

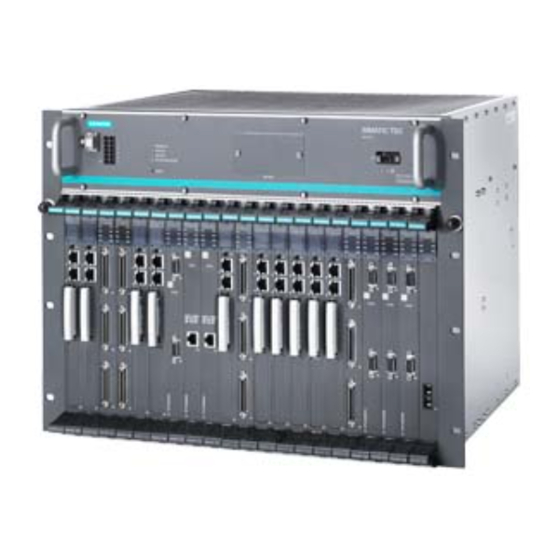

Siemens SIMATIC TDC Systemhandbuch

1 Aufbau- und EMV-Richtlinien

2 Allgemeine Technische Daten

3 Baugruppenträger

4 CPU-Baugruppen

5 Signalbaugruppen

6 Kommunikationsbaugruppen

7 Interfacemodule

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC TDC

Inhaltszusammenfassung für Siemens SIMATIC TDC
