BSK-RPR – Nenngröße > 250 bis 500
BSK-RPR-S (Steckverbindung)

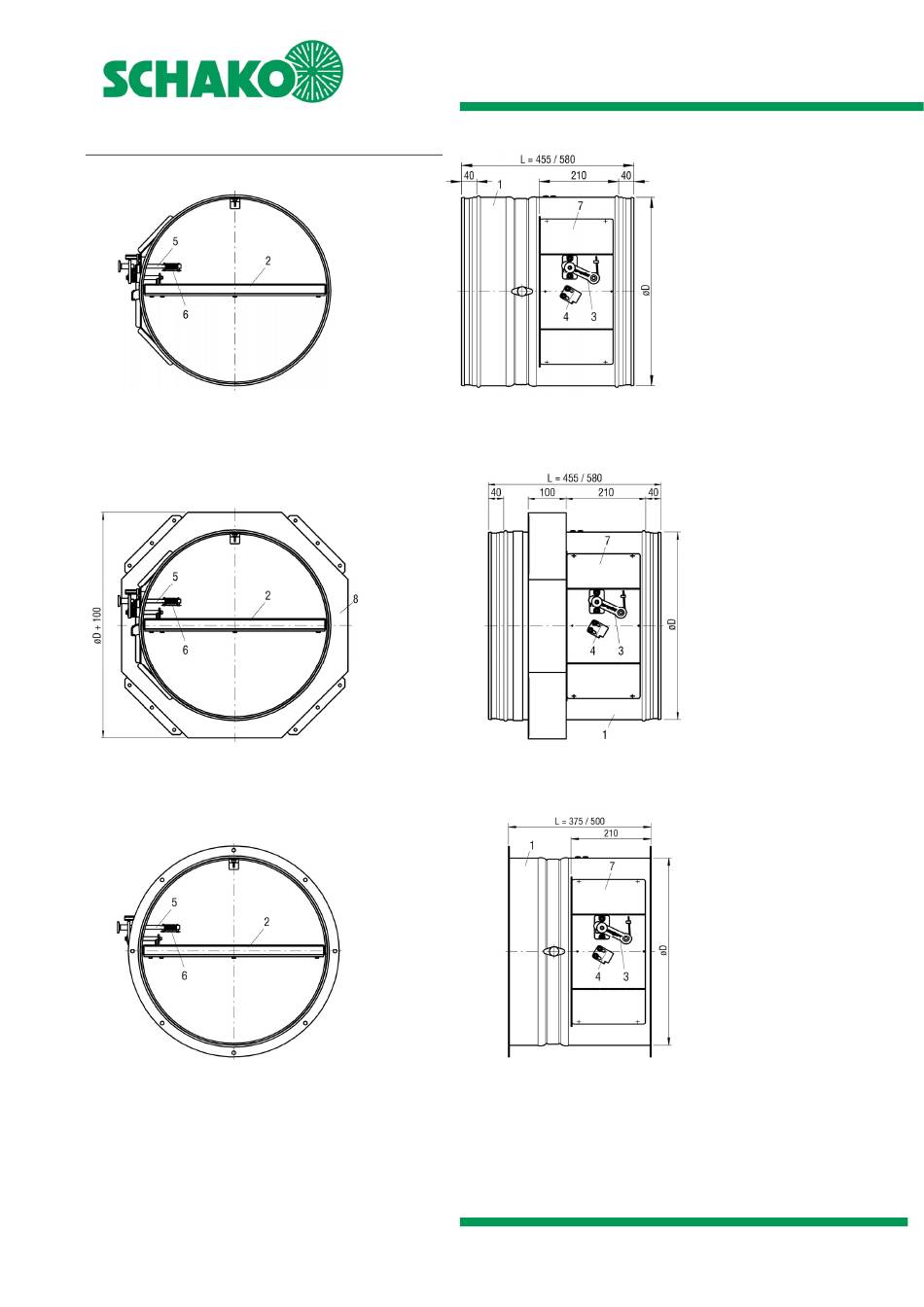

Abb. 4: Abmessung BSK-RPR-S – Nenngröße >250 bis 500
BSK-RPR-S mit Anbaurahmen AR
(Anbaurahmen AR nur in –S Ausführung möglich,
werkseitig vormontiert, lose Lieferung nicht möglich)
Abb. 5: Abmessung BSK-RPR-S mit AR – Nenngröße > 250 bis
500
BSK-RPR-F (Flanschanschluss)
Abb. 6: Abmessung BSK-RPR-F - Nenngröße > 250 bis 500
1
Gehäuse
2
Klappenblatt
3
Handhebel
4
Verriegelungsprofil
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
5
Auslöseeinrichtung
6
Schmelzlot
7
Antriebseinheit
8
Anbaurahmen AR
Brandschutzklappe BSK-RPR
Technische Dokumentation
Ausführungen und Abmessungen
Stand: 2017-08-09 | Seite 5
