Zubehör; Endschalter; Abbildung 88: Schaltbild Endschalter Typ Es; Abbildung 89: Schaltbild Endschalter Typ Es-Ex - Schako Bsk-Rpr Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

ZUBEHÖR
Gegen Mehrpreis erhältlich

Gehäuseausführung in Edelstahl Werkstoff-Nr. 1.4301
(V2A) bzw. 1.4571 (V4A; austauschbare, nicht lackierte
Teile werden aus Edelstahl Werkstoff-Nr. 1.4301 gefer-
tigt)

Gehäuseausführung mit zusätzlicher DD-Lackierung
(lösemittelhaltiger Zweikomponenten-Polyurethan-
Decklack - RAL 7035 / Lichtgrau) -innen/außen- (aus-
tauschbare, nicht lackierte Teile werden aus Edelstahl
Werkstoff-Nr. 1.4301 gefertigt)

thermische Auslösung mit Schmelzlot 98°C
(Warmluftheizung)

Endschalter Typ ES, Endschalter Typ ES-Ex

Federrücklaufantriebe B10/B11, B42, S00/S01, X14/X15

Haftmagnete MH1 (24 V DC) / MH2 (230 V AC)

Impulsmagnet MI1 (24 V DC)

Rauchmeldesystem Typ RMS (bestehend aus
Rauchmelder RMSII-L und Relaismodul RM), mit abZ Nr.
3.)
Z-78.6-58

Einbauteil Typ REBT für Rauchmelder RMSII-L des
Rauchmeldesystems Typ RMS

Melde- und Schaltbussystem Typ EasyBus

Brandschutzklappen-Kleinsteuerung BKSYS

Verlängerungsteil Typ VT-RF

Flexibler Stutzen Typ FS-RF/FS-RS; PVC (normal
entflammbar nach EN 13501-1), Anschlussprofil
Stahlblech bei FS-RF 2.)

Abschluss-Schutzgitter Typ ASG-RF/ASG-RS
1.)
Standardausführung Stahlblech -verzinkt-, Ausführung
Werkstoff-Nr. 1.4301, DD-Lackierung (RAL 7035 / Licht-
grau) möglich.
2.) Standardausführung Stahlblech -verzinkt-.
3.) Technische Beschreibung und Unterlagen siehe jeweilige
gültige technische Dokumentation.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
3.)
3.)
1.)
1.)
Brandschutzklappe BSK-RPR
Technische Dokumentation
Zubehör

ENDSCHALTER

Endschalter Typ ES
Elektrischer Endschalter
oder/und „ZU". Schaltelement mit je einem Öffner- und
Schließerkontakt, 4 Anschlüsse Schraubklemmen M3,5 für
max. 2 mm². 250 V AC, I
geeigneter Kabelverschraubungen M20 (bauseitig).

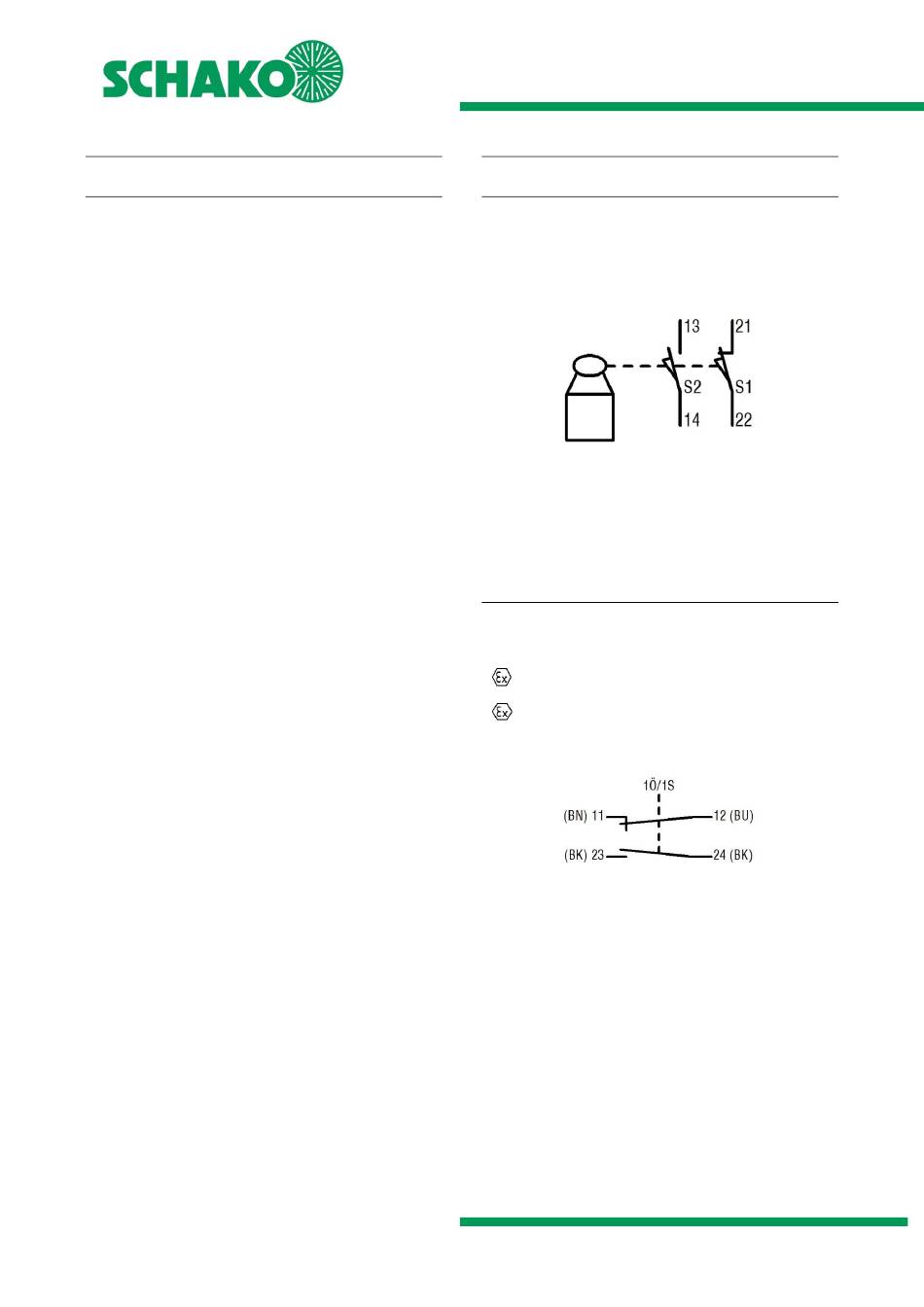

Abbildung 88: Schaltbild Endschalter Typ ES

Anzeigbare Klappenstellungen:
ESZ (Typ ES 1 Z: „ZU")
ESA (Typ ES 1 A: „AUF")
EZA (Typ ES 2: „AUF" und „ZU")
Endschalter Typ ES-Ex
Endschalter für Anwendung in explosionsgefährdeten Berei-
chen,
II 2G Ex d IIC T6/T5 Gb,
II 2D Ex tb IIIC T 80°C/ 95°C Db
IP65; 250V / 6A AC15; 230V / 0,25A DC13; -20°C ≤ Ta ≤ +65°C

Abbildung 89: Schaltbild Endschalter Typ ES-Ex

Anzeigbare Klappenstellungen:
EXZ (Typ ES-Ex 1 Z: „ZU")
EXA (Typ ES-Ex 1 A: „AUF")
EX2 (Typ ES-Ex 2: „AUF" und „ZU")
Stand: 2026-01-08 | Seite 53
für Stellungsanzeigen „AUF"
6A, IP67 -unter Verwendung
e
