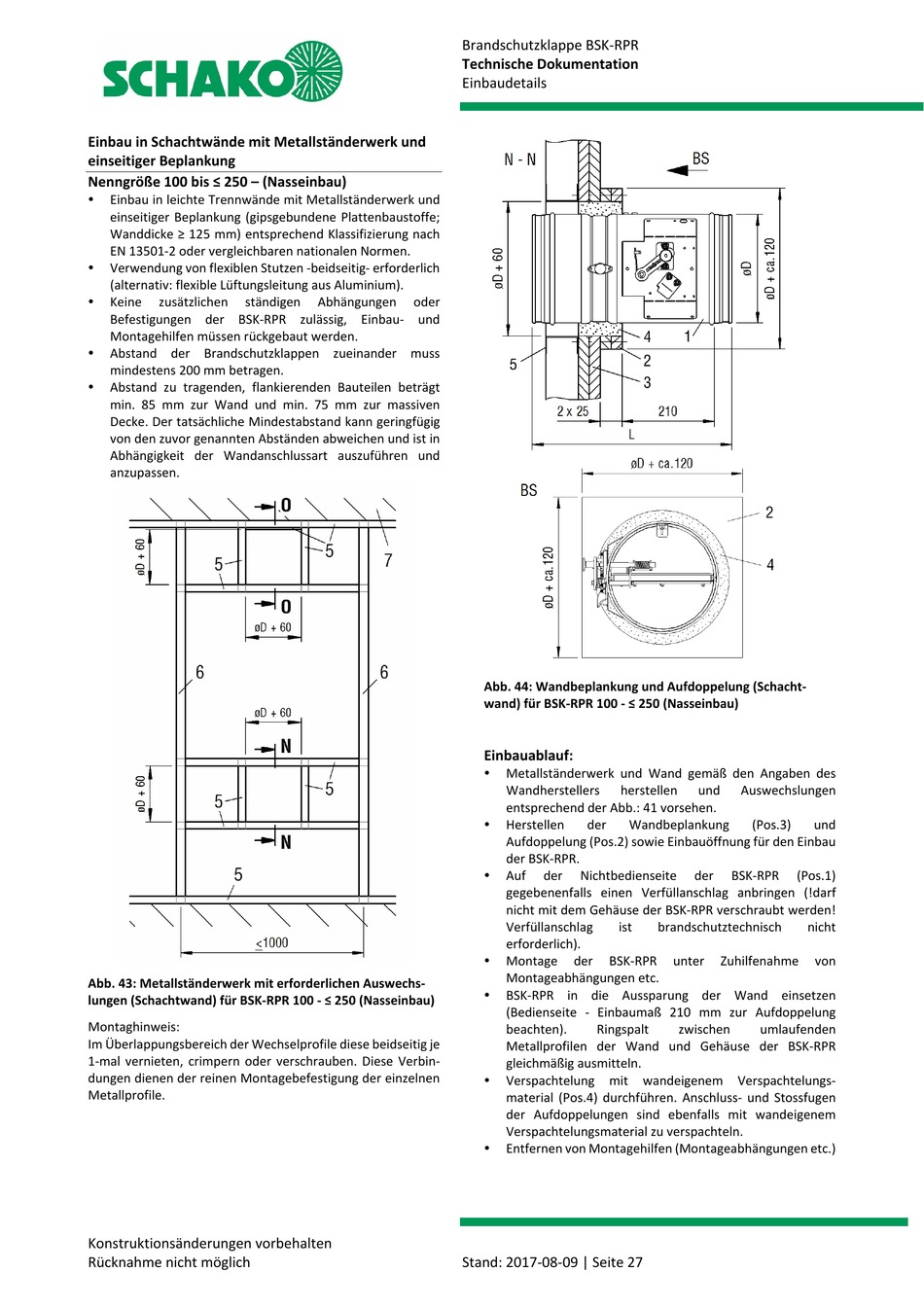

Einbau In Schachtwände Mit Metallständerwerk Und Einseitiger Beplankung; Abb. 43: Metallständerwerk Mit Erforderlichen Auswechslungen (Schachtwand) Für Bsk-Rpr 100 - ≤ 250 (Nasseinbau); Abb. 44: Wandbeplankung Und Aufdoppelung (Schachtwand) Für Bsk-Rpr 100 - ≤ 250 (Nasseinbau) - SCHAKO BSK-RPR Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

Einbau in Schachtwände mit Metallständerwerk und
einseitiger Beplankung
Nenngröße 100 bis ≤ 250 – (Nasseinbau)

Einbau in leichte Trennwände mit Metallständerwerk und
einseitiger Beplankung (gipsgebundene Plattenbaustoffe;
Wanddicke ≥ 125 mm) entsprechend Klassifizierung nach
EN 13501-2 oder vergleichbaren nationalen Normen.

Verwendung von flexiblen Stutzen -beidseitig- erforderlich
(alternativ: flexible Lüftungsleitung aus Aluminium).

Keine zusätzlichen ständigen
Befestigungen der BSK-RPR zulässig, Einbau- und
Montagehilfen müssen rückgebaut werden.

Abstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.

Abstand zu tragenden, flankierenden Bauteilen beträgt
min. 85 mm zur Wand und min. 75 mm zur massiven
Decke. Der tatsächliche Mindestabstand kann geringfügig
von den zuvor genannten Abständen abweichen und ist in
Abhängigkeit der Wandanschlussart auszuführen und
anzupassen.
Abb. 43: Metallständerwerk mit erforderlichen Auswechs-
lungen (Schachtwand) für BSK-RPR 100 - ≤ 250 (Nasseinbau)
Montaghinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig je
1-mal vernieten, crimpern oder verschrauben. Diese Verbin-
dungen dienen der reinen Montagebefestigung der einzelnen
Metallprofile.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Einbaudetails
Abhängungen oder
Abb. 44: Wandbeplankung und Aufdoppelung (Schacht-
wand) für BSK-RPR 100 - ≤ 250 (Nasseinbau)
Einbauablauf:







Stand: 2017-08-09 | Seite 27
Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers herstellen
entsprechend der Abb.: 41 vorsehen.
Herstellen der Wandbeplankung
Aufdoppelung (Pos.2) sowie Einbauöffnung für den Einbau
der BSK-RPR.
Auf der Nichtbedienseite
gegebenenfalls einen Verfüllanschlag anbringen (!darf
nicht mit dem Gehäuse der BSK-RPR verschraubt werden!
Verfüllanschlag ist brandschutztechnisch
erforderlich).
Montage der BSK-RPR unter
Montageabhängungen etc.
BSK-RPR in die Aussparung der Wand einsetzen
(Bedienseite - Einbaumaß 210 mm zur Aufdoppelung
beachten). Ringspalt zwischen
Metallprofilen der Wand und Gehäuse der BSK-RPR
gleichmäßig ausmitteln.
Verspachtelung mit wandeigenem Verspachtelungs-
material (Pos.4) durchführen. Anschluss- und Stossfugen
der Aufdoppelungen sind ebenfalls mit wandeigenem
Verspachtelungsmaterial zu verspachteln.
Entfernen von Montagehilfen (Montageabhängungen etc.)
und Auswechslungen
(Pos.3) und
der BSK-RPR (Pos.1)
nicht
Zuhilfenahme von
umlaufenden
