Einbausatz GDL für Einbau in leichte Trennwände mit
Metallständerwerk und beidseitiger Beplankung mit
gleitendem Deckenanschluss

Einbau BSK-RPR-S (L=580) mit Anbaurahmen AR und Ein-
bausatz GDL an leichten
Metallständerwerk und
(gipsgebundene Plattenbaustoffe; Wanddicke W ≥ 100
mm) entsprechend Klassifizierung nach EN 13501-2 oder
vergleichbaren nationalen Normen, im Bereich gleitender
Deckenanschlüsse (Gleitung/Deckendurchbiegung bis 20
mm).

Einbau von flexiblen Stutzen -beidseitig- erforderlich
(alternativ: flexible Lüftungsleitung aus Aluminium).

Keine zusätzlichen Abhängungen oder Befestigungen der
BSK-RPR zulässig, Einbau- und Montagehilfen müssen
rückgebaut werden.

Abstand der Brandschutzklappen zueinander muss
mindestens 170 mm betragen.

Abstand zu tragenden, flankierenden Bauteilen (Wand)
beträgt mindestens 75
Mindestabstand kann geringfügig von den zuvor
genannten Abständen abweichen und ist in Abhängigkeit
der Wandanschlussart auszuführen und anzupassen.
Detail X
G

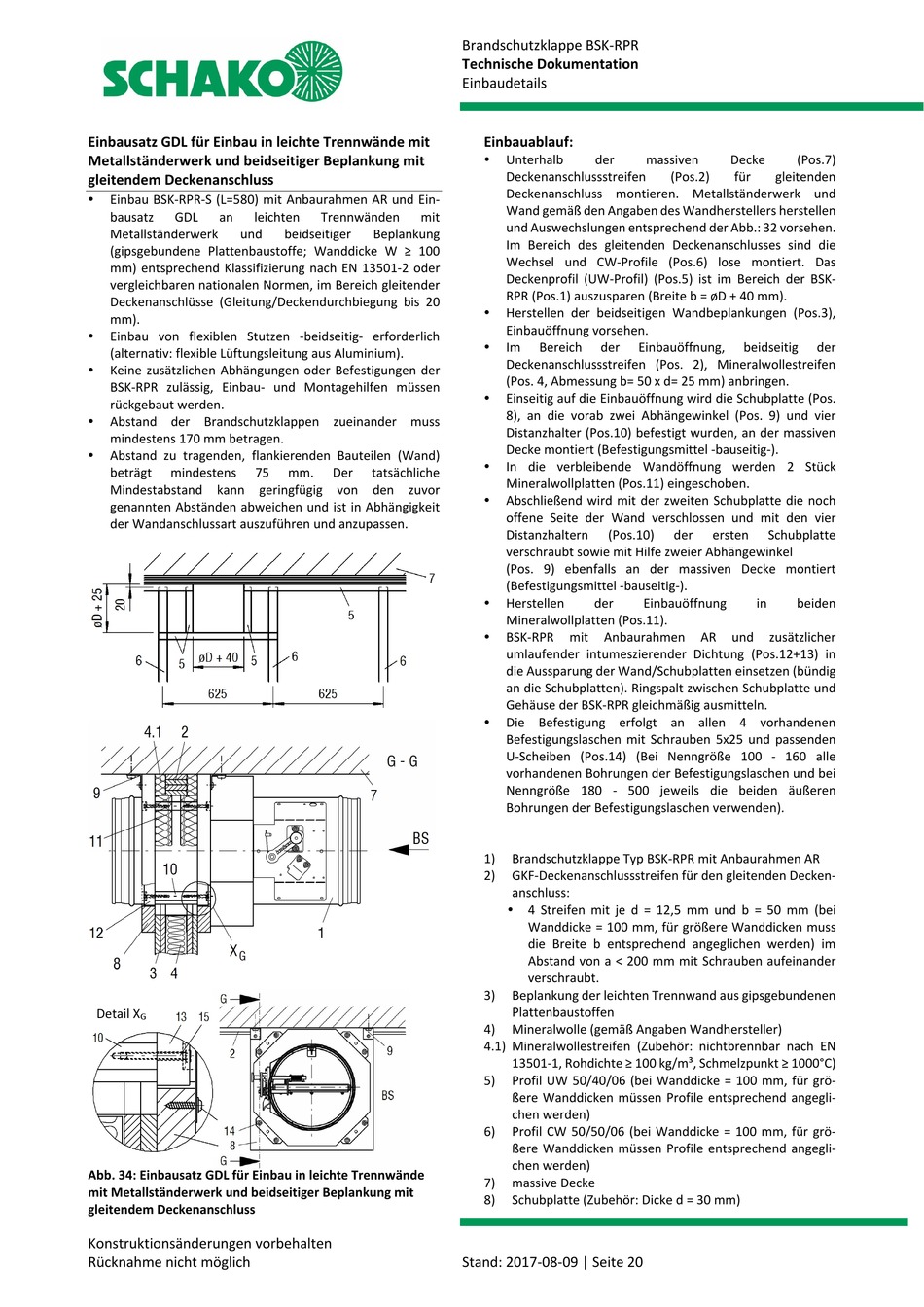

Abb. 34: Einbausatz GDL für Einbau in leichte Trennwände
mit Metallständerwerk und beidseitiger Beplankung mit
gleitendem Deckenanschluss
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Trennwänden mit
beidseitiger Beplankung
mm. Der tatsächliche
Brandschutzklappe BSK-RPR
Technische Dokumentation
Einbaudetails
Einbauablauf:

Unterhalb der
Deckenanschlussstreifen
Deckenanschluss montieren. Metallständerwerk und
Wand gemäß den Angaben des Wandherstellers herstellen
und Auswechslungen entsprechend der Abb.: 32 vorsehen.
Im Bereich des gleitenden Deckenanschlusses sind die
Wechsel und CW-Profile (Pos.6) lose montiert. Das
Deckenprofil (UW-Profil) (Pos.5) ist im Bereich der BSK-
RPR (Pos.1) auszusparen (Breite b = øD + 40 mm).

Herstellen der beidseitigen Wandbeplankungen (Pos.3),
Einbauöffnung vorsehen.

Im Bereich der
Deckenanschlussstreifen (Pos. 2), Mineralwollestreifen
(Pos. 4, Abmessung b= 50 x d= 25 mm) anbringen.

Einseitig auf die Einbauöffnung wird die Schubplatte (Pos.
8), an die vorab zwei Abhängewinkel (Pos. 9) und vier
Distanzhalter (Pos.10) befestigt wurden, an der massiven
Decke montiert (Befestigungsmittel -bauseitig-).

In die verbleibende Wandöffnung werden 2 Stück
Mineralwollplatten (Pos.11) eingeschoben.

Abschließend wird mit der zweiten Schubplatte die noch
offene Seite der Wand verschlossen und mit den vier
Distanzhaltern (Pos.10)
verschraubt sowie mit Hilfe zweier Abhängewinkel
(Pos. 9) ebenfalls an der massiven Decke montiert
(Befestigungsmittel -bauseitig-).

Herstellen der
Mineralwollplatten (Pos.11).

BSK-RPR mit Anbaurahmen
umlaufender intumeszierender Dichtung (Pos.12+13) in
die Aussparung der Wand/Schubplatten einsetzen (bündig
an die Schubplatten). Ringspalt zwischen Schubplatte und
Gehäuse der BSK-RPR gleichmäßig ausmitteln.

Die Befestigung erfolgt an allen 4 vorhandenen
Befestigungslaschen mit Schrauben 5x25 und passenden
U-Scheiben (Pos.14) (Bei Nenngröße 100 - 160 alle
vorhandenen Bohrungen der Befestigungslaschen und bei
Nenngröße 180 - 500 jeweils die beiden äußeren
Bohrungen der Befestigungslaschen verwenden).
1) Brandschutzklappe Typ BSK-RPR mit Anbaurahmen AR
2) GKF-Deckenanschlussstreifen für den gleitenden Decken-
anschluss:
 4 Streifen mit je d = 12,5 mm und b = 50 mm (bei
Wanddicke = 100 mm, für größere Wanddicken muss
die Breite b entsprechend angeglichen werden) im
Abstand von a < 200 mm mit Schrauben aufeinander
verschraubt.
3) Beplankung der leichten Trennwand aus gipsgebundenen
Plattenbaustoffen
4) Mineralwolle (gemäß Angaben Wandhersteller)
4.1) Mineralwollestreifen (Zubehör: nichtbrennbar nach EN
13501-1, Rohdichte ≥ 100 kg/m³, Schmelzpunkt ≥ 1000°C)
5) Profil UW 50/40/06 (bei Wanddicke = 100 mm, für grö-
ßere Wanddicken müssen Profile entsprechend angegli-
chen werden)
6) Profil CW 50/50/06 (bei Wanddicke = 100 mm, für grö-
ßere Wanddicken müssen Profile entsprechend angegli-
chen werden)
7) massive Decke
8) Schubplatte (Zubehör: Dicke d = 30 mm)
Stand: 2017-08-09 | Seite 20
massiven Decke (Pos.7)
(Pos.2) für gleitenden
Einbauöffnung, beidseitig
der ersten Schubplatte
Einbauöffnung in beiden
AR und zusätzlicher
der
