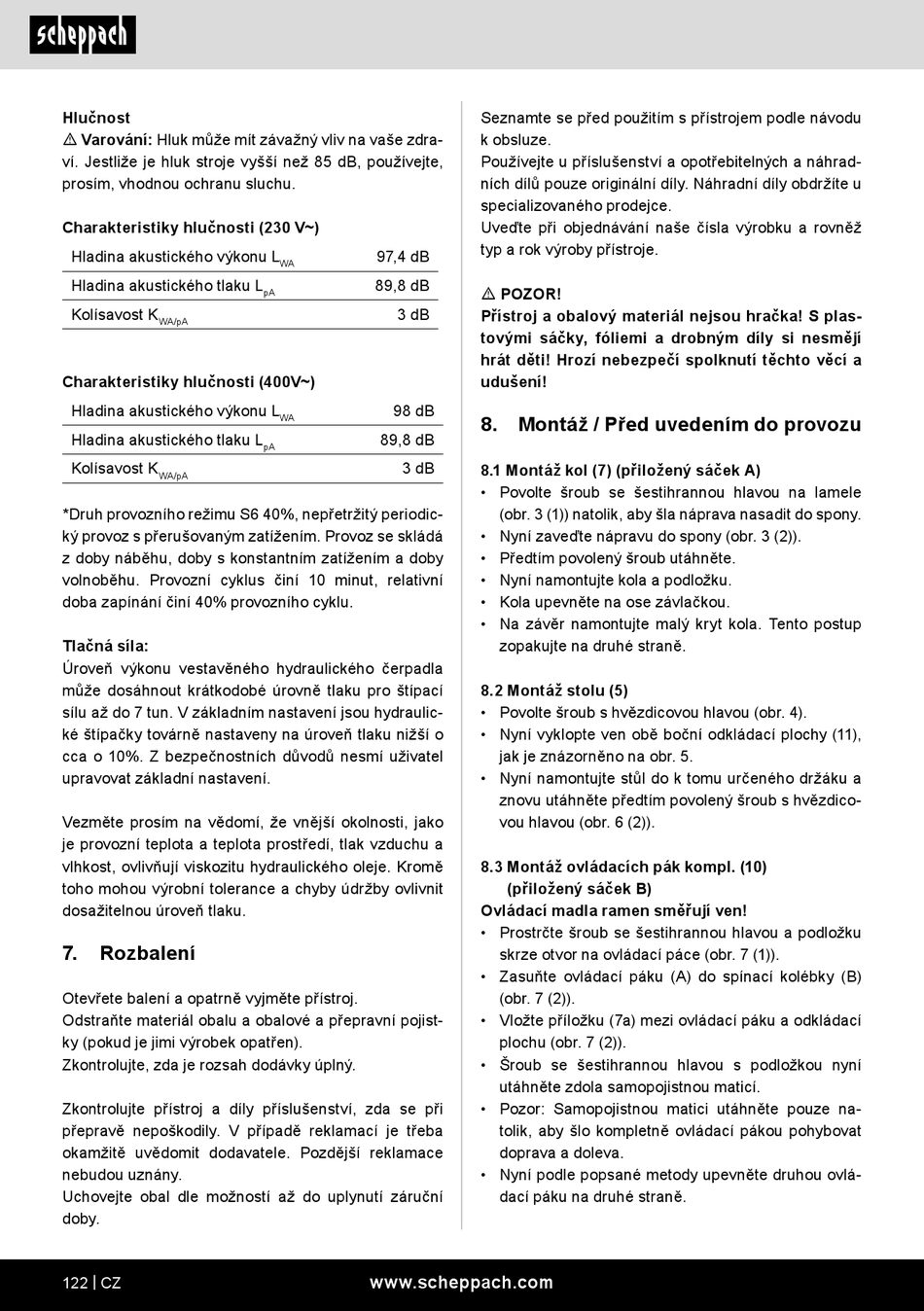

Scheppach HL730 Originalbetriebsanleitung Seite 122

Hlučnost
m Varování: Hluk může mít závažný vliv na vaše zdra-
ví. Jestliže je hluk stroje vyšší než 85 dB, používejte,
prosím, vhodnou ochranu sluchu.
Charakteristiky hlučnosti (230 V~)
Hladina akustického výkonu L
Hladina akustického tlaku L
Kolísavost K
WA/pA
Charakteristiky hlučnosti (400V~)
Hladina akustického výkonu L
Hladina akustického tlaku L
Kolísavost K
WA/pA
*Druh provozního režimu S6 40%, nepřetržitý periodic-
ký provoz s přerušovaným zatížením. Provoz se skládá
z doby náběhu, doby s konstantním zatížením a doby
volnoběhu. Provozní cyklus činí 10 minut, relativní
doba zapínání činí 40% provozního cyklu.
Tlačná síla:
Úroveň výkonu vestavěného hydraulického čerpadla
může dosáhnout krátkodobé úrovně tlaku pro štípací
sílu až do 7 tun. V základním nastavení jsou hydraulic-
ké štípačky továrně nastaveny na úroveň tlaku nižší o
cca o 10%. Z bezpečnostních důvodů nesmí uživatel
upravovat základní nastavení.
Vezměte prosím na vědomí, že vnější okolnosti, jako
je provozní teplota a teplota prostředí, tlak vzduchu a
vlhkost, ovlivňují viskozitu hydraulického oleje. Kromě
toho mohou výrobní tolerance a chyby údržby ovlivnit
dosažitelnou úroveň tlaku.
7. Rozbalení
Otevřete balení a opatrně vyjměte přístroj.
Odstraňte materiál obalu a obalové a přepravní pojist-
ky (pokud je jimi výrobek opatřen).
Zkontrolujte, zda je rozsah dodávky úplný.
Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
Uchovejte obal dle možností až do uplynutí záruční
doby.
122 | CZ
97,4 dB
WA
89,8 dB
pA
3 dB
98 dB
WA
89,8 dB
pA
3 dB
www.scheppach.com
Seznamte se před použitím s přístrojem podle návodu
k obsluze.
Používejte u příslušenství a opotřebitelných a náhrad-
ních dílů pouze originální díly. Náhradní díly obdržíte u
specializovaného prodejce.
Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m POZOR!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Montáž / Před uvedením do provozu
8.1 Montáž kol (7) (přiložený sáček A)
• Povolte šroub se šestihrannou hlavou na lamele
(obr. 3 (1)) natolik, aby šla náprava nasadit do spony.
• Nyní zaveďte nápravu do spony (obr. 3 (2)).
• Předtím povolený šroub utáhněte.
• Nyní namontujte kola a podložku.
• Kola upevněte na ose závlačkou.
• Na závěr namontujte malý kryt kola. Tento postup
zopakujte na druhé straně.
8.2 Montáž stolu (5)
• Povolte šroub s hvězdicovou hlavou (obr. 4).
• Nyní vyklopte ven obě boční odkládací plochy (11),
jak je znázorněno na obr. 5.
• Nyní namontujte stůl do k tomu určeného držáku a
znovu utáhněte předtím povolený šroub s hvězdico-
vou hlavou (obr. 6 (2)).
8.3 Montáž ovládacích pák kompl. (10)
(přiložený sáček B)
Ovládací madla ramen směřují ven!
• Prostrčte šroub se šestihrannou hlavou a podložku
skrze otvor na ovládací páce (obr. 7 (1)).
• Zasuňte ovládací páku (A) do spínací kolébky (B)
(obr. 7 (2)).
• Vložte příložku (7a) mezi ovládací páku a odkládací
plochu (obr. 7 (2)).
• Šroub se šestihrannou hlavou s podložkou nyní
utáhněte zdola samopojistnou maticí.
• Pozor: Samopojistnou matici utáhněte pouze na-
tolik, aby šlo kompletně ovládací pákou pohybovat
doprava a doleva.
• Nyní podle popsané metody upevněte druhou ovlá-
dací páku na druhé straně.
