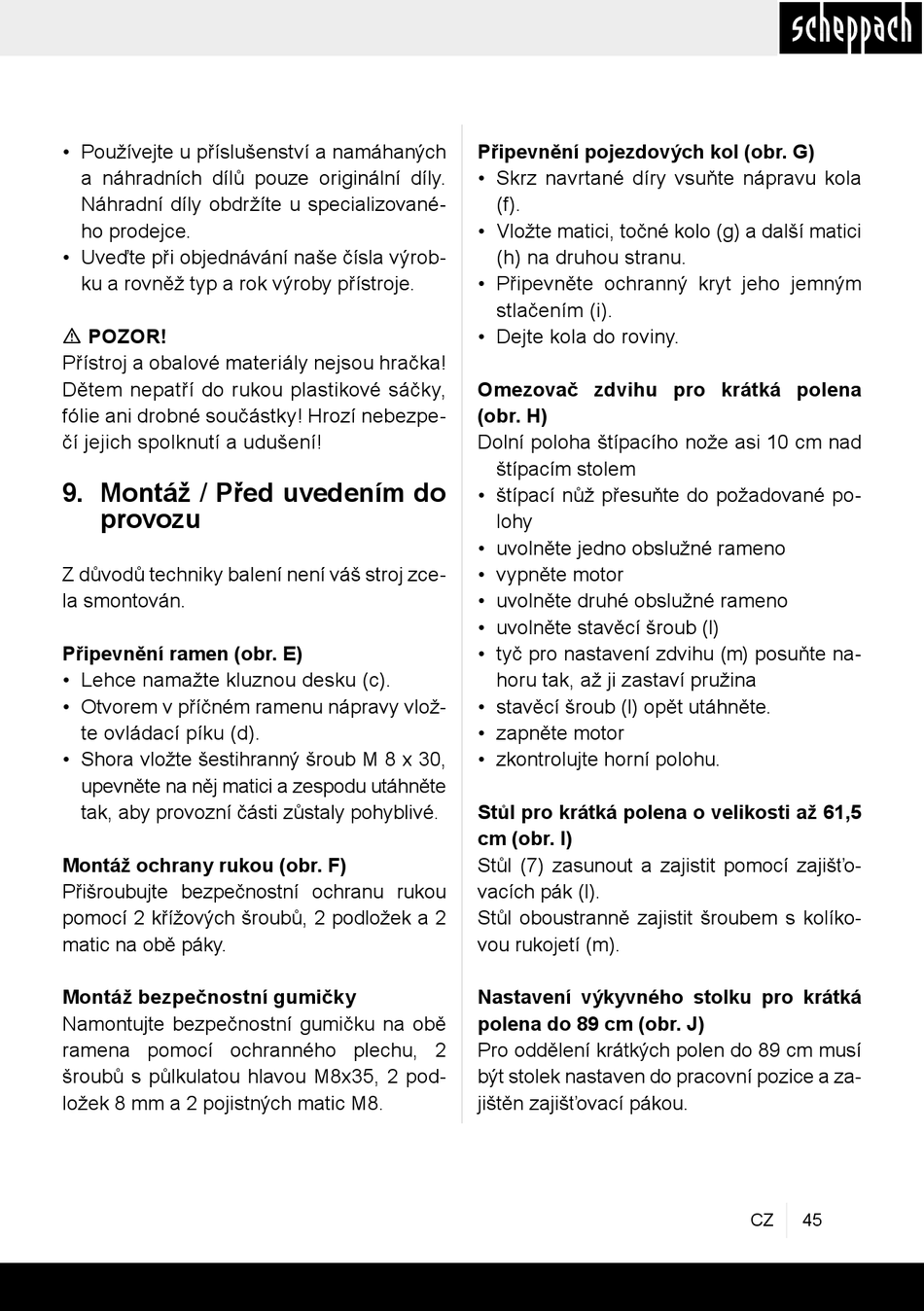

• Používejte u příslušenství a namáhaných
a náhradních dílů pouze originální díly.
Náhradní díly obdržíte u specializované-
ho prodejce.
• Uveďte při objednávání naše čísla výrob-
ku a rovněž typ a rok výroby přístroje.
m POZOR!
Přístroj a obalové materiály nejsou hračka!
Dětem nepatří do rukou plastikové sáčky,
fólie ani drobné součástky! Hrozí nebezpe-
čí jejich spolknutí a udušení!
9. Montáž / Před uvedením do
provozu
Z důvodů techniky balení není váš stroj zce-
la smontován.
Připevnění ramen (obr. E)
• Lehce namažte kluznou desku (c).
• Otvorem v příčném ramenu nápravy vlož-
te ovládací píku (d).
• Shora vložte šestihranný šroub M 8 x 30,
upevněte na něj matici a zespodu utáhněte
tak, aby provozní části zůstaly pohyblivé.
Montáž ochrany rukou (obr. F)
Přišroubujte bezpečnostní ochranu rukou
pomocí 2 křížových šroubů, 2 podložek a 2
matic na obě páky.
Montáž bezpečnostní gumičky
Namontujte bezpečnostní gumičku na obě
ramena pomocí ochranného plechu, 2
šroubů s půlkulatou hlavou M8x35, 2 pod-
ložek 8 mm a 2 pojistných matic M8.
Připevnění pojezdových kol (obr. G)
• Skrz navrtané díry vsuňte nápravu kola
(f).
• Vložte matici, točné kolo (g) a další matici
(h) na druhou stranu.
• Připevněte ochranný kryt jeho jemným
stlačením (i).
• Dejte kola do roviny.
Omezovač zdvihu pro krátká polena
(obr. H)
Dolní poloha štípacího nože asi 10 cm nad
štípacím stolem
• štípací nůž přesuňte do požadované po-
lohy
• uvolněte jedno obslužné rameno
• vypněte motor
• uvolněte druhé obslužné rameno
• uvolněte stavěcí šroub (l)
• tyč pro nastavení zdvihu (m) posuňte na-
horu tak, až ji zastaví pružina
• stavěcí šroub (l) opět utáhněte.
• zapněte motor
• zkontrolujte horní polohu.
Stůl pro krátká polena o velikosti až 61,5
cm (obr. I)
Stůl (7) zasunout a zajistit pomocí zajišťo-
vacích pák (l).
Stůl oboustranně zajistit šroubem s kolíko-
vou rukojetí (m).
Nastavení výkyvného stolku pro krátká
polena do 89 cm (obr. J)
Pro oddělení krátkých polen do 89 cm musí
být stolek nastaven do pracovní pozice a za-
jištěn zajišťovací pákou.
CZ
45
