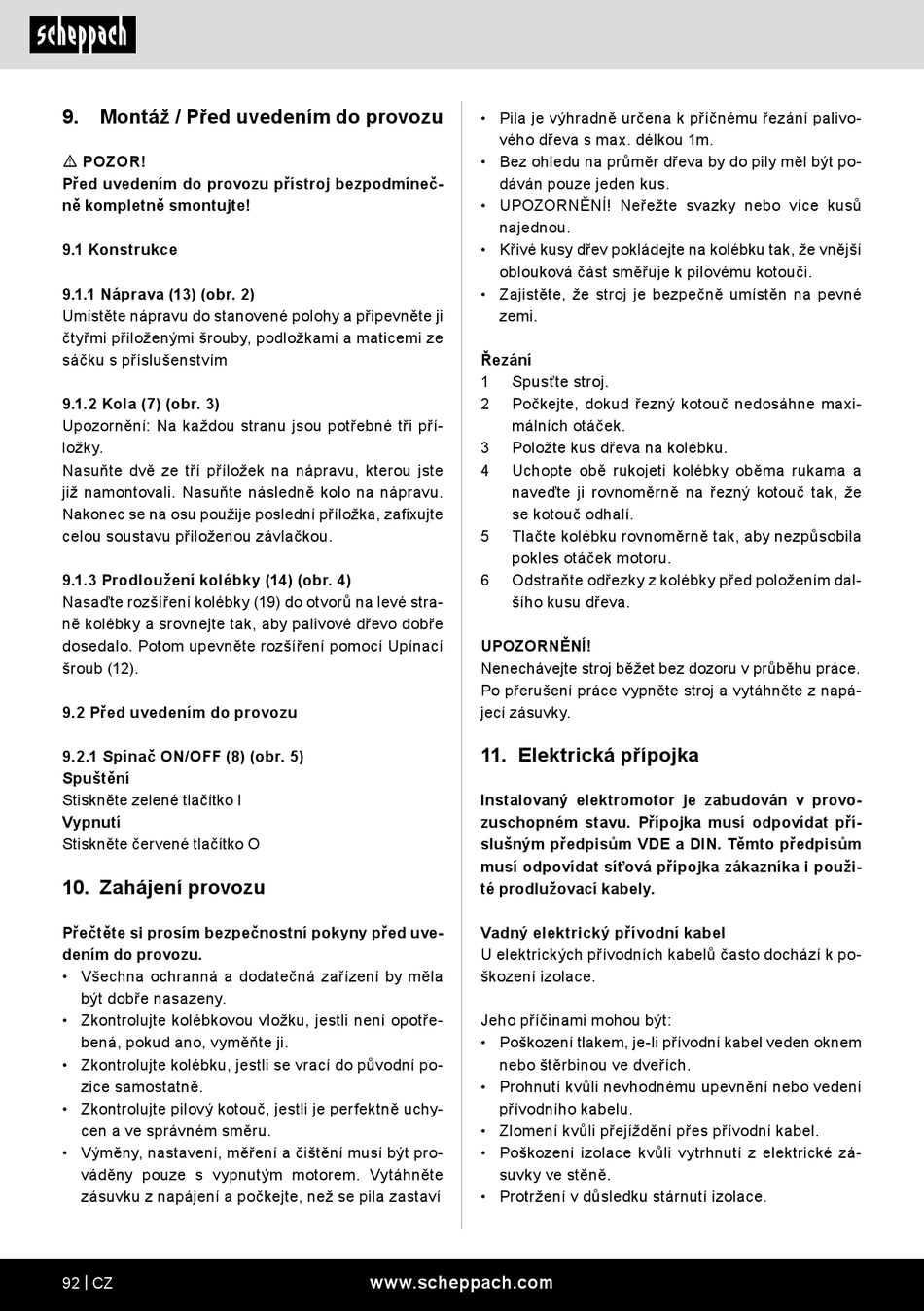

9. Montáž / Před uvedením do provozu
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
9.1 Konstrukce
9.1.1 Náprava (13) (obr. 2)
Umístěte nápravu do stanovené polohy a připevněte ji
čtyřmi přiloženými šrouby, podložkami a maticemi ze
sáčku s příslušenstvím
9.1.2 Kola (7) (obr. 3)
Upozornění: Na každou stranu jsou potřebné tři pří-
ložky.
Nasuňte dvě ze tří příložek na nápravu, kterou jste
již namontovali. Nasuňte následně kolo na nápravu.
Nakonec se na osu použije poslední příložka, zafixujte
celou soustavu přiloženou závlačkou.
9.1.3 Prodloužení kolébky (14) (obr. 4)
Nasaďte rozšíření kolébky (19) do otvorů na levé stra-
ně kolébky a srovnejte tak, aby palivové dřevo dobře
dosedalo. Potom upevněte rozšíření pomocí Upínací
šroub (12).
9.2 Před uvedením do provozu
9.2.1 Spínač ON/OFF (8) (obr. 5)
Spuštění
Stiskněte zelené tlačítko I
Vypnutí
Stiskněte červené tlačítko O
10. Zahájení provozu
Přečtěte si prosím bezpečnostní pokyny před uve-
dením do provozu.
• Všechna ochranná a dodatečná zařízení by měla
být dobře nasazeny.
• Zkontrolujte kolébkovou vložku, jestli není opotře-
bená, pokud ano, vyměňte ji.
• Zkontrolujte kolébku, jestli se vrací do původní po-
zice samostatně.
• Zkontrolujte pilový kotouč, jestli je perfektně uchy-
cen a ve správném směru.
• Výměny, nastavení, měření a čištění musí být pro-
váděny pouze s vypnutým motorem. Vytáhněte
zásuvku z napájení a počkejte, než se pila zastaví
92 | CZ
• Pila je výhradně určena k příčnému řezání palivo-
vého dřeva s max. délkou 1m.
• Bez ohledu na průměr dřeva by do pily měl být po-
dáván pouze jeden kus.
• UPOZORNĚNÍ! Neřežte svazky nebo více kusů
najednou.
• Křivé kusy dřev pokládejte na kolébku tak, že vnější
oblouková část směřuje k pilovému kotouči.
• Zajistěte, že stroj je bezpečně umístěn na pevné
zemi.
Řezání
1 Spusťte stroj.
2 Počkejte, dokud řezný kotouč nedosáhne maxi-
málních otáček.
3 Položte kus dřeva na kolébku.
4 Uchopte obě rukojeti kolébky oběma rukama a
naveďte ji rovnoměrně na řezný kotouč tak, že
se kotouč odhalí.
5 Tlačte kolébku rovnoměrně tak, aby nezpůsobila
pokles otáček motoru.
6 Odstraňte odřezky z kolébky před položením dal-
šího kusu dřeva.
UPOZORNĚNÍ!
Nenechávejte stroj běžet bez dozoru v průběhu práce.
Po přerušení práce vypněte stroj a vytáhněte z napá-
jecí zásuvky.
11. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zá-
suvky ve stěně.
• Protržení v důsledku stárnutí izolace.
