Le système est adapté au traitement de l'eau potable.
Le système ne peut pas être utilisé pour pomper de l'eau salée, du lisier, des liquides inflammables, corrosifs ou explosifs (par
ex. pétrole, essence, diluants), des graisses, des huiles ou produits alimentaires
Le système peut aspirer de l'eau dont le niveau ne dépasse pas 8 m de profondeur (hauteur entre le niveau de l'eau et la
bouche d'aspiration de la pompe).
Si le système est utilisé pour l'alimentation hydrique domestique, respecter les normatives locales émises par les autorités
responsables de la gestion des ressources hydriques.
Lors du choix du lieu d'installation, vérifier que:
• La tension et la fréquence reportées sur la plaquette technique de la pompe correspondent aux données de l'installation
électrique d'alimentation.
• Le branchement électrique se situe dans un lieu sec, à l'abri des inondations éventuelles.
• Le système de mise à la terre est conforme à la législation.
La présence éventuelle d'une petite quantité d'eau à l'intérieur du produit représente un résidu du processus des essais de
fonctionnement.
Si l'absence de corps étrangers dans l'eau à pomper n'est pas certaine, prévoir l'installation d'un filtre adapté pour l'interception des impuretés à
l'entrée du système.
L'installation d'un filtre d'aspiration comporte une diminution des prestations hydrauliques du système proportionnelle à la perte de
charge due au filtre (en général, plus la capacité filtrante est grande, plus la réduction des prestations est grande).
Choisir le type de configuration que l'on entend adopter (verticale ou horizontale) en tenant compte des raccordements vers l'installation, de la
position du tableau d'interface utilisateur, des espaces disponibles en fonction des indications fournies ci-après. Pour l'installation murale, voir
parag. 8.2.
2.1 - Configuration Verticale
Visser les 4 pieds en caoutchouc fournis séparément dans
l'emballage des sièges en laiton du pan C. Mettre l'appareil en place

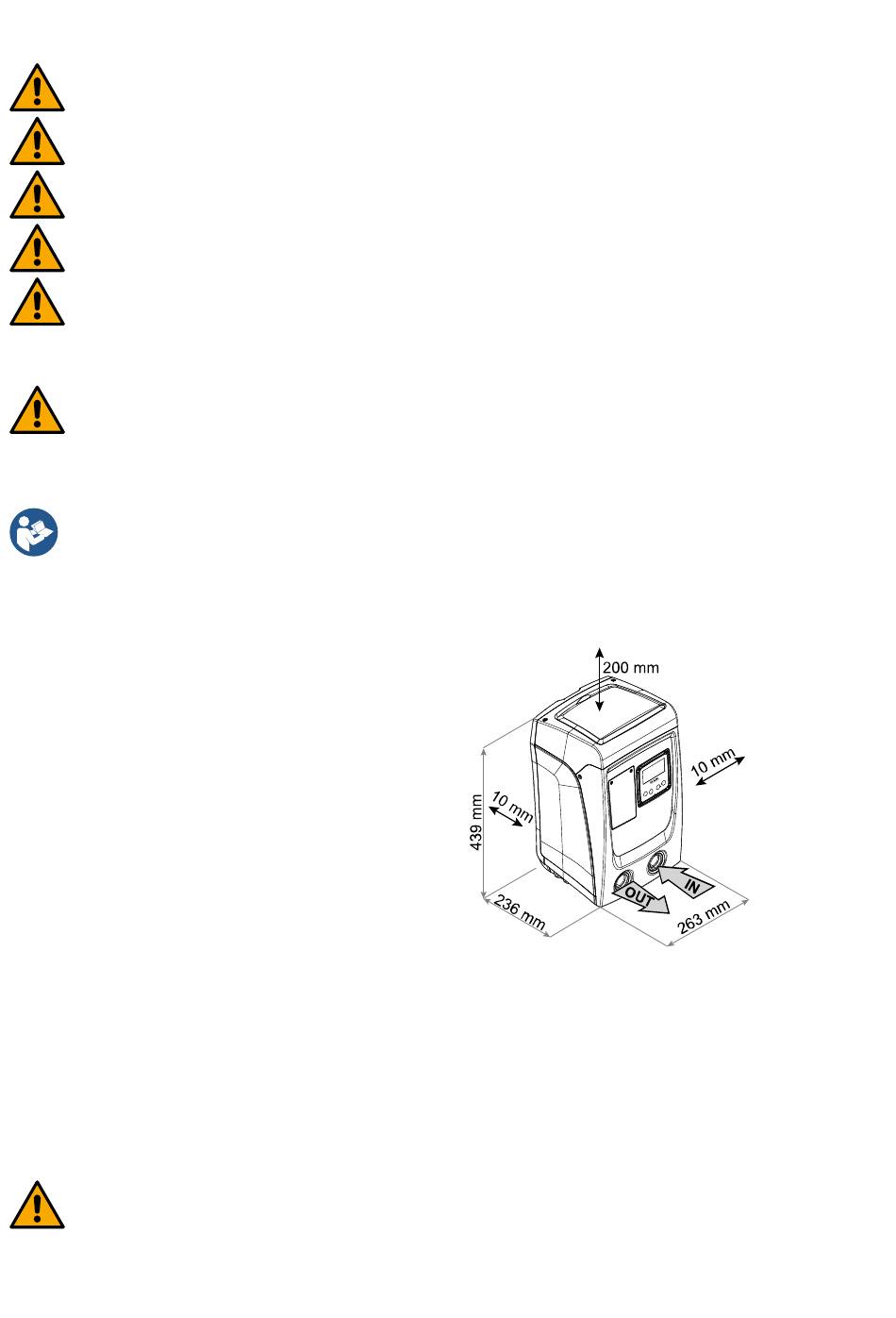

en tenant compte des encombrements indiqués au Img.6.
• Il est obligatoire de garder une distance de 10 mm au moins entre le
pan E du système et un mur éventuel, afin d'assurer l'aération à
travers les grilles prévues. Si l'on prévoit de devoir vider le système
par sa porte de vidange et non par le dispositif, laisser une distance
supérieure adaptée à l'espace de manœuvre du bouchon de vidange.
• Il est obligatoire de laisser un espace d'au moins 10 mm entre le
pan B du système et un encombrement, afin d'assurer la sortie du
câble d'alimentation vers la prise électrique.
•
Il est recommandé de garder une distance de 200 mm au moins
entre le pan A du système et un encombrement, afin de pouvoir
retirer la porte d'accès au logement technique.
Si la surface n'est pas plane, dévisser le pied qui ne repose pas au sol en réglant sa hauteur jusqu'à obtenir le contact avec celui-ci, afin d'assurer
la stabilité du système. Le système doit en effet être placé de manière sûre et stable. Il doit garantir la verticalité de l'axe : ne pas le placer sur un
système incliné.
2.1.1 Raccords hydrauliques
Retirez le bouchon de connexion d'ENTRÉE à l'aide d'un tournevis. Effectuez la connexion d'entrée à travers l'embouchure sur la surface F
marquée « IN » sur la figure Fig. 8 (raccord d'aspiration).
Retirez le bouchon de connexion de SORTIE à l'aide d'un tournevis. Effectuez la connexion de sortie à travers l'embouchure sur la surface F
marquée « OUT » sur la Fig.8 (raccord de refoulement).
Tous les raccordements hydrauliques entre le système et l'installation à laquelle il est connecté sont des raccords en laiton avec filetage femelle
1'' GAZ.
Si l'on souhaite raccorder l'appareil au système à l'aide de raccords dont l'encombrement diamétral est supérieur à
l'encombrement normal du tuyau de 1'' (par exemple un collier dans le cas de raccords à 3 parties), veiller à ce que le filetage
mâle 1'' GAZ du raccord dépasse de 25 mm au moins de l'encombrement indiqué ci-dessus (voir Img.7)
