Seite 2: Eg-Konformitätserklärung
EN 60730-1 : 00 / EN 62233 : 08 / EN 55014-1 : 06 - EN 55014-2 : 08 / EN 61000-3-2 : 09 - EN 61000-3-3 : 08 (GB) DECLARATION OF CONFORMITY CE We, DAB Pumps S.p.A. - Via M.Polo, 14 – Mestrino (PD) – Italy, declare under our responsibility that the products to which this declaration refers are in conformity with the following directives: –...
Seite 4 (RO) DECLARATIE DE CONFORMITATE CE Noi, DAB Pumps S.p.A. - Via M.Polo, 14 – Mestrino (PD) – Italy, declarăm sub exclusiva noastră responsabilitate că produsele la care se referă această declaraţie sunt conforme cu următoarele directive: – 2006/95/CE (Low Voltage Directive) –...
Seite 57 DEUTSCH INHALT LEGENDE ..............................53 ALLGEMEINES ............................53 Sicherheit ............................53 Haftung ............................. 53 Sonderhinweise ..........................53 ANWENDUNGEN ............................ 54 TECHNISCHE DATEN ..........................54 EMV Elektromagnetische Verträglichkeit ..................
Seite 58: Legende
DEUTSCH 1. LEGENDE Auf dem Deckblatt ist die Version des vorliegenden Dokuments in der Form Vn.x angeführt. Diese Version gibt an, dass das Dokument für sämtliche Softwareversionen der Vorrichtung n.y. gültig ist. z.B.: V3.0 ist gültig für alle SW: 3.y. Das vorliegende Dokument weist mit den folgenden Symbolen auf bestimmte Gefahrensituationen hin: Allgemeine Gefahrensituation.
Seite 59: Anwendungen
Regelung des Differentialdrucks (Förderhöhe) bietet, wodurch die Leistungen der Umwälzpumpe dem effektiven Bedarf der Anlage angepasst werden können. Dadurch wird Energie eingespart, die Kontrolle der Anlage verbessert und der Lärmpegel gesenkt. Der Inverter MCE-55/C wird direkt am Motorkörper der Pumpe untergebracht. 4. TECHNISCHE DATEN MCE-55/C...
Seite 60: Elektroanschlüsse
Frequenz den Werten des Versorgungsnetzes entsprechen. Anschluss an die Versorgungsleitung Die Verbindung zwischen der dreiphasigen Versorgungsleitung und dem MCE-55/C muss mit einem 4- Leiter-Kabel (3 Phasen + Erde) erfolgen. Die Charakteristiken der Versorgung müssen die Bedingungen der Tabelle 1 erfüllen.
Seite 61: Anschluss An Die Elektropumpe
Pfeil gekennzeichnet sind, siehe Abbildung 1 Die Nennspannung der Elektropumpe muss gleich sein, wie die Speisespannung des MCE-55/C. Die Stromaufnahme des an den MCE-55/C angeschlossenen Verbrauchers darf nicht höher sein, als der max. lieferbare Strom der Tabelle 1. Das Typenschild und den Typ des verwendeten Motoranschlusses (Stern oder Dreieck) kontrollieren, um die obigen Bedingungen einzuhalten.
Seite 62: Anschluss Des Differentialdrucksensors
Tabelle 2: Kabelquerschnitt Anschluss des Differentialdrucksensors Der MCE-55/C kann zwei Arten von Differentialdrucksensoren aufnehmen: ratiometrisch zu 4 bar Vollausschlag oder ratiometrisch zu 10 bar Vollausschlag. Das eine Ende des Kabels wird an den Sensor, und das andere an den speziellen Eingang für den Drucksensor des Inverters mit der Kennzeichnung "Press 1"...
Seite 63: Elektroanschlüsse Ein-/Ausgänge
DEUTSCH Elektroanschlüsse Ein-/Ausgänge Der MCE-55/C verfügt über 2 Digitaleingänge, 1 Analogeingang und 2 Digitalausgänge, so dass in sehr komplexen Installationen einige Schnittstellenlösungen realisiert werden können. Die Abbildung 4, Abbildung 5 und Abbildung 6 zeigen als Beispiel einige mögliche Konfigurationen der Eingänge und Ausgänge.
Seite 64: Den Digitalengängen Zugeordnete Funktionen
DEUTSCH Abbildung 4: Anschlussbeispiel für Digitaleingänge Den Digitalengängen zugeordnete Funktionen Start/Stopp: Wenn der Eingang 1 über Steuerpaneel aktiviert wird (siehe Abs. 9 Seite 11.0) kann die Pumpe aus der Entfernung ein- und ausgeschaltet werden. Economy: Wenn der Eingang 2 über Steuerpaneel aktiviert wird (siehe Abs.
Seite 65: Ausgänge
DEUTSCH Die Abbildung 5 zeigt ein Anschlussbeispiel. Abbildung 5: Anschlussbeispiel für Analogeingang 5.5.3 Ausgänge Die Anschlüsse der nachstehend aufgelisteten Ausgänge beziehen sich auf die beiden Klemmenleisten J3 und J4 mit 3 Polen, welche mit dem Aufdruck OUT1 und OUT2 gekennzeichnet sind, unter denen auch der Typ des Kontakts der Klemme angegeben ist (NC = Ruhekontakt, C = Mittelkontakt, NO = Arbeitskontakt).
Seite 66: Anschluss Von Zwillings-Systemen
Für die korrekte Funktion des Zwillingssystem müssen alle externen Anschlüsse der Eingangs- Klemmenleiste zwischen den beiden MCE-55/C unter Einhaltung der Nummerierung der einzelnen Klemmen parallel geschaltet werden (z.B.: Klemme 17 des MCE-55/C Nr.1 mit Klemme 17 des MCE-55/C Nr. 2, und so weiter).
Seite 67: Funktionen
Fluss. 7.1.1 Regelung bei konstantem Differentialdruck Die Förderhöhe bleibt konstant, unabhängig vom Wasserbedarf. Diese Modalität kann über das Steuerpaneel am Deckel des MCE-55/C eingestellt werden (siehe Abs. 9 Seite 2.0). 7.1.2 Regelung bei konstanter Kurve. Die Drehgeschwindigkeit wird auf einer konstanten Drehzahl gehalten.
Seite 68: Steuerpaneel
DEUTSCH 8. STEUERPANEEL Die Funktionen des MCE-55/C können über das Steuerpaneel am Deckel des MCE-55/C geändert werden. An dem Paneel finden sich: ein Graphikdisplay, 7 Navigationstasten und 3 LED-Anzeige (siehe Abbildung 7). Abbildung 7: Steuerpaneel Graphik-Display Mit dem Graphik-Display kann auf einfache, intuitive Weise innerhalb eines Menüs navigiert werden, um den Funktionsmodus des Systems, die Aktivierung der Eingänge und den Arbeits-Sollwert zu kontrollieren und...
Seite 69: Menü
DEUTSCH 9. MENÜ In der Abbildung 8 sind die Menüseiten dargestellt, auf denen der Status des Systems kontrolliert und die Einstellungen geändert werden können. Auf Menüseiten, die unten links einen Schlüssel zeigen, können die Einstellungen nicht geändert werden. Um das Menü zu befreien, auf die Homepage gehen und gleichzeitig die verborgene Taste und die Taste unter dem Schlüsselsymbol drücken, bis der Schlüssel verschwunden ist.
Seite 70: Abbildung 8: Mce-Menü
DEUTSCH Abbildung 8: MCE-Menü...
Seite 71 DEUTSCH Auf der Homepage sind die Haupteinstellungen des Systems graphisch Homepage zusammengefasst. Die Ikone oben links zeigt die Art der selektierten Regelung an. Die Ikone in der Mitte oben zeigt den selektierten Funktionsmodus (Auto oder Economy) an. Die Ikone oben rechts zeigt die Präsenz eines einzelnen Inverters oder eines Zwillings-Inverters an.
Seite 72: Alarm-Historie
DEUTSCH Seite 6,0 Die Seite 6.0 wird dann angezeigt, wenn auf der Seite 5.0 der Modus “Economy” gewählt wurde und ermöglicht die Eingabe des Verringerungsprozentsatzes des Sollwerts. Diese Verringerung wird durchgeführt, wenn der Digitaleingang I2 erregt ist. Wenn ein Zwillings-System (siehe Abs.5.6) verwendet wird, kann über die Seite Seite 7,0 7.0 einer der 3 möglichen Zwillingsfunktionsmodi gewählt werden: Abwechselnd alle 24h: die beiden Inverter wechseln sich alle 24...
Seite 73: Werkseinstellungen
DEUTSCH Über die Seite 11.0 kann das System auf den Status ON, OFF eingestellt oder über Seite 11.0 ein entferntes Signal EXT (Digitaleingang I1) gesteuert werden. Wird ON selektiert, ist die Pumpe immer eingeschaltet. Wird OFF selektiert, ist die Pumpe immer ausgeschaltet. Ist EXT selektiert, wird das Ablesen des Status von Digitaleingang I1 freigegeben.
Seite 212 La pagina finale è presente solo nel formato .pdf...

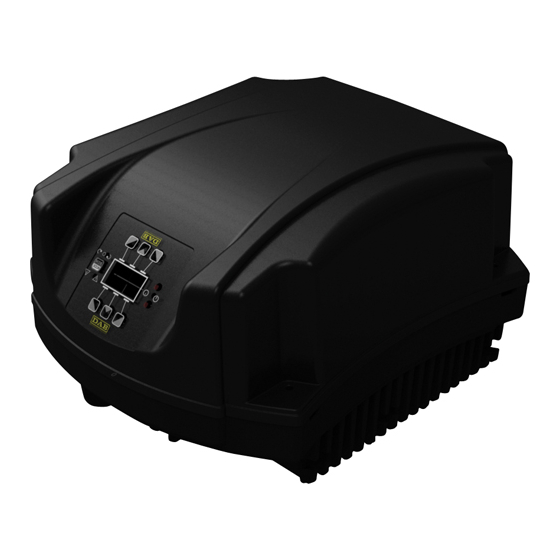

DAB MCE-55/C Installations- Und Wartungsanleitungen
