avoir formé des calcifications entre la partie tournante (l'arbre moteur) et la partie fixe de l'électropompe, augmentant ainsi la résistance au
démarrage. Dans ce cas, il peut suffire d'aider manuellement l'arbre moteur à se détacher des calcifications. Cette opération est possible car
l'accès est garanti depuis l'extérieur de l'arbre moteur et une rainure d'entraînement est prévue à l'extrémité de l'arbre. Procéder comme sui:
1. retirer le couvercle du logement technique (Img.1 pan A);
2. lever la couverture en caoutchouc du bouchon d'accès à l'arbre moteur (Img. 23);
3. à l'aide d'une clé hexagonale de 10 mm, retirer le bouchon d'accès à l'arbre moteur (Img. 23);
4. introduire un tournevis à tête plate dans l'encoche de l'arbre moteur et manœuvrer dans les 2 sens de rotation (Img. 23);
5. si la rotation est libre, le système peut être mis en fonction, après avoir remonté le couvercle et la couverture retirés auparavant; si le blocage
de la rotation ne peut pas être éliminé manuellement, contacter le centre d'assistance.
10.5 - Vase d'expansion
Pour les opérations de contrôle et de réglage de la pression de l'air du vase d'expansion et son remplacement en cas de rupture, se reporter au
paragraphe 1.2. Pour un bon entretien du vase d'expansion, il est recommandé de vérifier au moins la précharge du vase d'expansion interne tous
les six mois. Pour accéder à la vanne du vase d'expansion, procéder comme suit:
1. retirer la porte d'accès au logement de maintenance extraordinaire (Img.1 pan F) en dégageant les 2 vis de fermeture à l'aide de l'outil accessoire.
Il est conseillé de ne pas retirer complètement les vis afin de les utiliser pour extraire la porte. Veiller à ne pas laisser les vis dans le système
lorsque la porte a été retirée (Img. 24);
2. extraire le capuchon en caoutchouc de la vanne du vase d'expansion en le faisant glisser (Img. 24);
3. agir sur la vanne selon les indications fournies au paragraphe 1.2 (Img. 24);
4. mettre le capuchon en caoutchouc en place (Img. 24);
5. remettre la porte en place et serrer les 2 vis (Img. 24).
10.6 - Remplacement de la batterie de l'écran
Suivez les instructions suivantes:
1. Desserrez les 4 vis des coins de l'écran à l'aide de l'outil en option
ou d'une clé à six pans de 2 mm;
2. Espacez l'écran en prenant soin de ne pas exercer de tension sur
le câble de transmission du signal et débranchez l'écran du câble
de transmission du signal;
3. Retirez le couvercle de protection en plastique de l'écran;
4. Séparez la carte de l'écran de la base en plastique;
FRANÇAIS

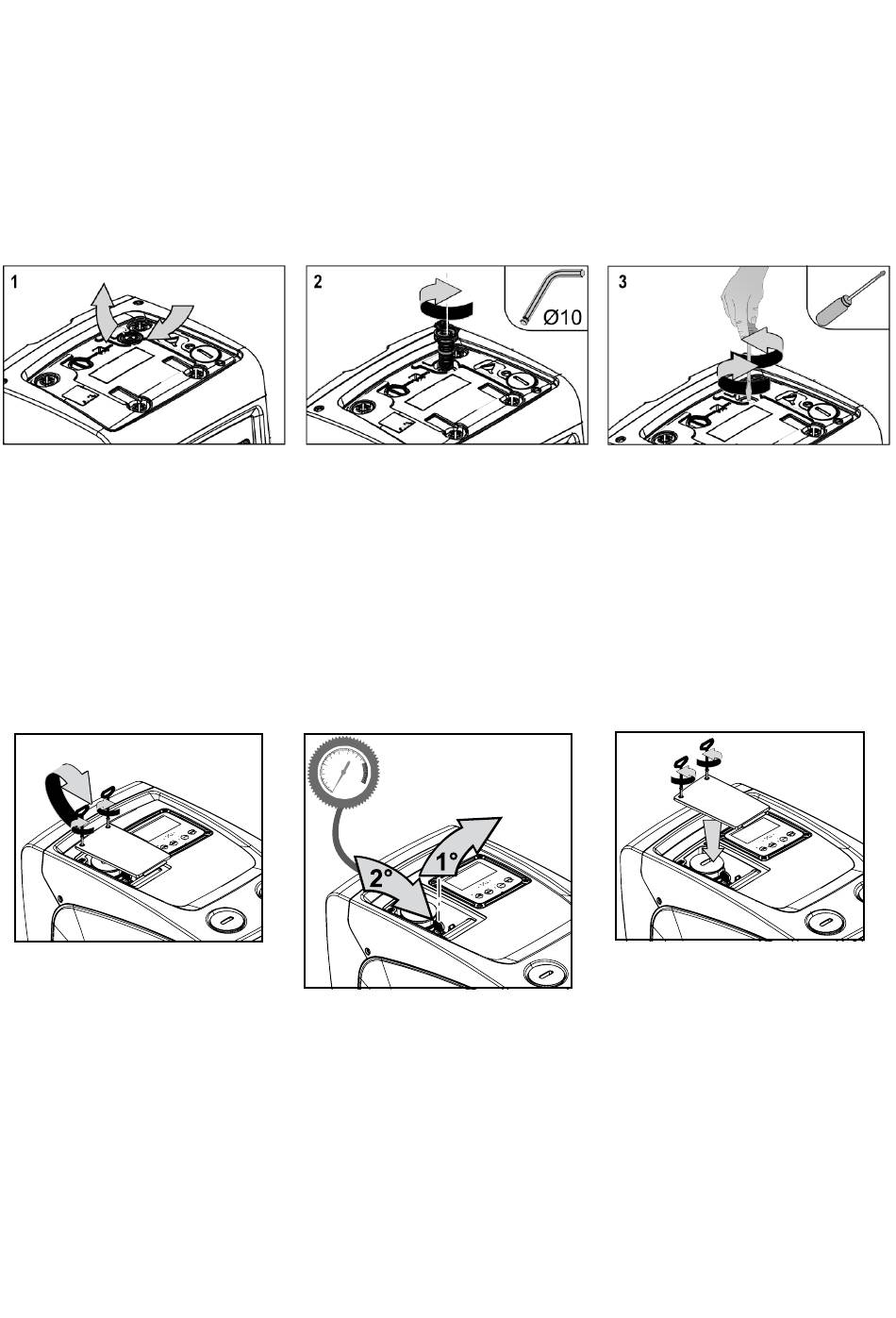

Image 23
5. Remplacez la batterie de la carte de l'écran (batterie au lithium 3 V
CR1225);
6. Remontez la carte à l'intérieur de la base et replacez le couvercle;
7. Reconnectez l'écran au câble de transmission du signal;
8. Revissez l'écran sur la paroi frontale de la pompe à l'aide des 4 vis.
110
Image 24
