Um desrespeito das advertências pode dar lugar a situações de perigo para as pessoas ou as coisas, e anular a garantia do produto.
RESPONSABILIDADES
O fabricante não pode ser responsabilizado pelo funcionamento correcto das electrobombas ou por eventuais danos
que elas possam causar, se as mesmas forem alteradas, modificadas e/ou se funcionarem para além do campo de
funcionamento aconselhado ou desatendendo outras indicações contidas neste manual.
O fabricante também declina toda e qualquer responsabilidade pelas possíveis imprecisões contidas neste manual de instruções, se devidas a
gralhas ou a erros de transcrição. Reserva-se o direito de produzir nos produtos as alterações que julgar necessárias ou úteis, sem prejudicar as
suas características essenciais.
1. CARACTERÍSTICAS GERAIS
O produto é um sistema integrado composto por uma electrobomba centrífuga do tipo multi-estádio autoescorvante, um circuito electrónico que
a comanda e um vaso de expansão. O arrefecimento do motor por água e não por ar assegura um ruído inferior do sistema.
1.1 Aplicações
instalações hídrica de aprovisionamento e pressurização, utilizações
domésticas.
1.1.1 Descrição

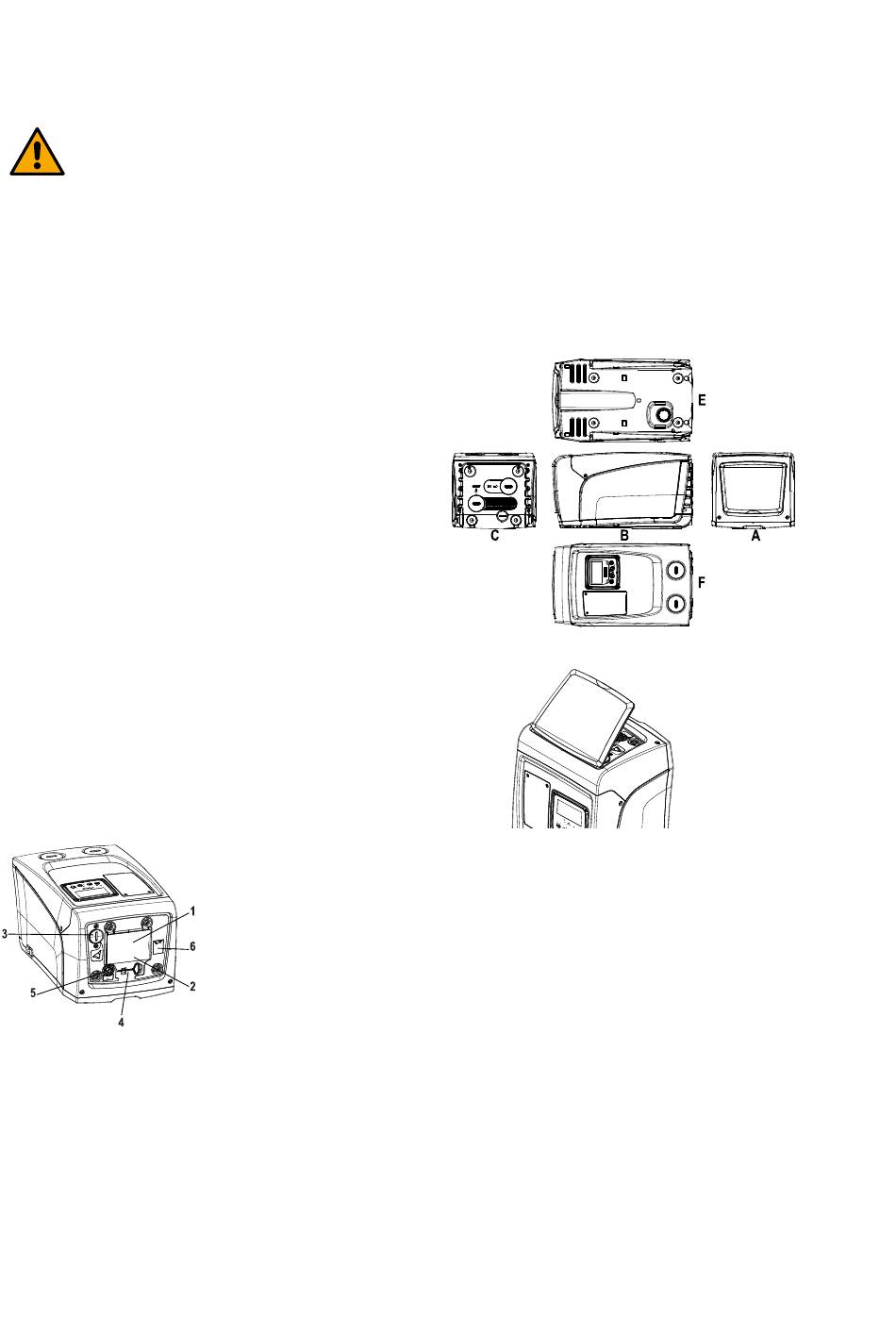

Externamente o produto apresenta-se como um paralelepípedo que se
desenvolve nas 6 faces como na Fig.1.
Face A: uma portinhola dá acesso ao Compartimento Técnico.
No interior do compartimento técnico, tem-se acesso a (ver Fig.3):
Face B: Um passa-fios de borracha permite a saída do cabo de alimentação a ligar à rede eléctrica.
Face C: as 4 roscas em latão constituem a sede para os 4 pés de apoio em caso de instalação vertical. Os 2 tampões em parafuso de 1" podem ser
removidos para realizar as ligações para a instalação, de acordo com a configuração de instalação que se tenciona adoptar. Nesse caso, à junção
com a indicação "IN" ligar a instalação da qual se tenciona tirar a água (poço, tanque, ...) E à junção com a indicação "OUT" ligar a instalação de
compressão. O tampão de 3/8" permite esvaziar o sistema em caso de instalação horizontal. Também há duas grelhas para a ventilação.
Face E: as 4 roscas em latão constituem a sede para os 4 pés de apoio em caso de instalação horizontal. O tampão de 1" tem a função principal
de esvaziamento do sistema em caso de instalação vertical. Também há duas grelhas para a ventilação.
Face F: como indicado na etiqueta que deve ser removida, o tampão de 1" em correspondência da indicação "IN" na face C tem uma função
dupla: no caso de instalação horizontal, o bocal que é fechado pelo tampão tem a função de carregamento do sistema (ver a seguir "operação
de carregamento", par. 2.2.3); no caso de instalação vertical, o mesmo bocal pode ter a função de união hidráulica de entrada (exactamente
como a indicada com "IN" na face C e em alternativa à mesma). O outro tampão de 1" dá acesso a uma segunda união de compressão que pode
ser utilizada simultânea ou alternativamente à indicada com "OUT" na face C. O painel de interface utilizador é composto por um visor e um
PORTUGUÊS
Figura 1
Figura 2
Figura 3
1. Guida Rápido;
2. Placa técnica;
3. Bujão de carregamento (só para a configuração vertical);
4. Ferramenta acessória;
5. Veio motor;
6. QR-code
