Gwintowania z mosiądzu są umieszczone w gniazdach z technopolimeru. Przy realizacji uszczelnienia połączenia z dodatkiem
materiału (np. teflonu, konopi,...) pamiętać, aby nie wprowadzić za dużo materiału do uszczelnienia: przy odpowiednim
momencie dokręcenia (np. klucz do rur o długiej rączce), zbyt duża jego ilość może wywołać anormalne przesilenia na gniazdo
z technopolimeru niszcząc je na stałe.
W zależności od położenia względem lustra wody do pompowania, montaż systemu może zostać określony jako „powyżej poziomu wody" lub „poniżej poziomu
wody". W szczególności montaż określany jest jako „powyżej poziomu wody" w przypadku, gdy pompa zostaje umieszczona powyżej lustra pompowanej
wody (np.: pompa na powierzchni, a woda w studni). I odwrotnie, w przypadku, gdy pompa znajduje się poniżej lustra pompowanej wody (np. podwieszona
cysterna i pompa zamontowana pod nią), montaż określany jest jako „poniżej poziomu wody.
W przypadku, gdy pionowy montaż systemu jest typu „powyżej poziomu wody", zaleca się zamontować zawór zwrotny na odcinku
instalacji zasysającej. Umożliwi to wykonanie czynności napełniania systemu (par. 2.1.2).
W przypadku wybrania montażu typu „powyżej poziomu wody", przewód rurowy zasysający wodę ze źródła zamontować do pompy
od dołu, co zapobiegnie tworzeniu się zagięć w kształcie litery „S" lub syfonów. Nie umieszczać zasysającego przewodu rurowego
powyżej poziomu pompy (w celu zapobiegania powstawaniu pęcherzyków powietrza w przewodzie zasysającym). Przewód
zasysający powinien pobierać wodę na wejściu na głębokości co najmniej 30 cm poniżej lustra wody. Przewód powinien być
hermetycznie szczelny na całej długości, aż do wlotu do pompy elektrycznej.
Przewody rurowe zasysające i odprowadzające powinny być zamontowane w sposób zapobiegający wywieraniu jakiegokolwiek
działania mechanicznego na pompę.
2.1.2. Czynności napełniania - Montaż typu powyżej i poniżej poziomu wody
Instalacja "na ssaniu" (par. 2.1.1): poprzez odpowiedni punkt dostępu i przy pomocy śrubokręta usunąć korek napełniania (Rys.3). Poprzez otwór
wlewowy napełnić system czystą wodą, zwracając uwagę, aby odprowadzić powietrze. W przypadku, gdy zawór zwrotny znajdujący się na
rurowym przewodzie zasysającym (montaż zalecany w par. 2.1.1) został zamontowany w pobliżu otworu wejściowego do systemu, ilość wody,
jaką należy napełnić system, powinna wynieść 0,9 litra. Zaleca się zamontowanie zaworu zwrotnego na końcu przewodu rurowego zasysającego
(zawór stopowy) tak, aby podczas czynności napełniania można go było również całkowicie napełnić. W tym przypadku ilość wody niezbędna do
napełnienia zależeć będzie od długości przewodu zasysającego (0,9 litra + ...).
Montaż typu „poniżej poziomu wody" (par. 2.1.1): jeżeli pomiędzy zbiornikiem wody a systemem nie znajdują się zawory odcinające (lub są one
otwarte), system napełnia się automatycznie, niezwłocznie po odprowadzeniu znajdującego się w nim powietrza. Poluzowanie korka wlewu
(Rys.3) na tyle, aby umożliwić odprowadzenie powietrza, powoduje całkowite napełnienie się systemu. Czynność należy nadzorować i zamknąć
otwór wlewu niezwłocznie po wypłynięciu wody (zaleca się jednakże zamontowanie zaworu odcinającego na przewodzie zasysającym
i wykorzystywanie go do sterowania czynnością napełniania po otwarciu korka). Alternatywnie, w przypadku, gdy przewód zasysający odcięty jest
zamkniętym zaworem, czynność napełniania można wykonać w sposób analogiczny do opisanego w przypadku montażu typu „powyżej poziomu
wody".
2.2 - Konfiguracja pozioma
Przykręcić cztery nóżki z gumy znajdujące się w opakowaniu w
odpowiednie gniazda z mosiądzu po stronie E. Umieścić system
w miejscu docelowym, uwzględniając gabaryty podane na Rys.8.
• Odległość co najmniej 10mm pomiędzy stroną B systemu i
miejscem manewru jest konieczna, aby zagwarantować wyjście
kabla zasilania w kierunku wtyczki sieci.
• Należy zachować odległość co najmniej 200 mm pomiędzy ścianą
A systemu a otaczającymi przedmiotami, co umożliwi demontaż
pokrywy i uzyskanie dostępu do wnęki technicznej.
W przypadku nierównego podłoża odkręcać nogę, która nie opiera się na podłożu, regulując jej wysokość aż do zetknięcia się nogi z podłożem,
co zapewni stabilność systemu. System powinien zostać ustawiony w bezpieczny i stabilny sposób, zapewniając pion osi. Zabrania się ustawiania
systemu w położeniu nachylonym.
2.2.1 Podłączenia hydrauliczne
Wyjąć korek połączeniowy na WEJŚCIU za pomocą śrubokręta. Wykonać połączenie na wejściu przez wlot na powierzchni F oznaczony "IN" na
Rys. 8 (przyłącze ssące).
Wyjąć korek połączeniowy na WYJŚCIU za pomocą śrubokręta. Wykonać połączenie wyjściowe przez wlot na powierzchni F oznaczonej "OUT"
na Rys. 8 (przyłącze ssące).
Wszystkie połączenia hydrauliczne między instalacją a systemem, do którego jest ona podłączona, to mosiężne złączki z gwintem wewnętrznym
1" GAS.
Patrz OSTRZEŻENIA dotyczące Rys.7.
POLSKI
312

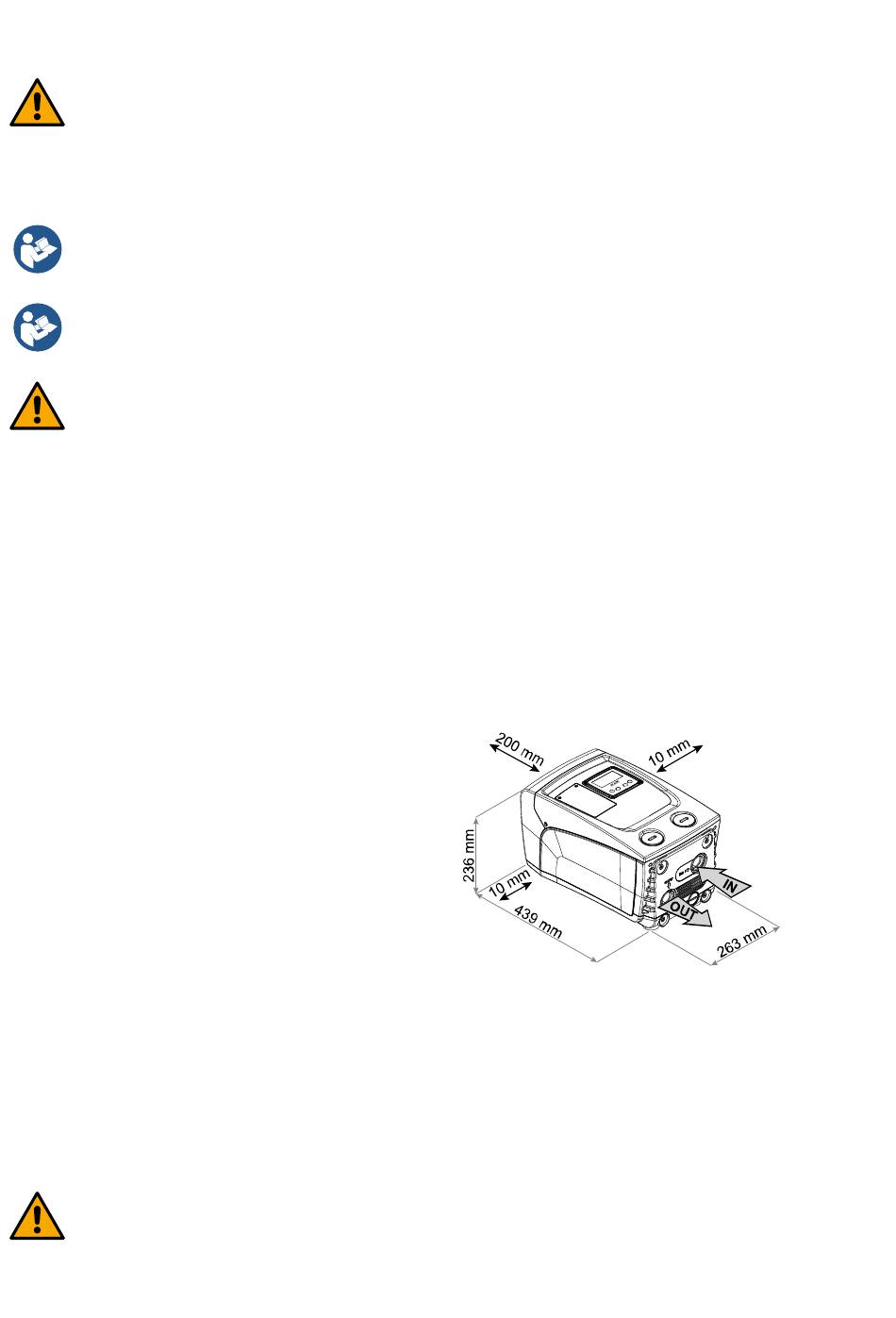

Rysunek 8
