1.2 Описание на интегрирания инвертор
Електронния контрол се извършва от инвертор, снабден с датчици за дебит, налягане и температура, също интегрирани в системата.
Посредством работата на тези датчици системата се вкл. и изкл. в зависимост от нуждите на потребление, а освен това улавя и
сигнализира за евентуални проблеми и неработоспособност.
• Инвертора контролира функциите на устройството, като най-важна от всички за нагнетяващите системи е, поддържането на
постоянно налягане и икономичност. Инвертора поддържа постоянно налягане в хидравличната верига, посредством промяна на
оборотите на електропомпата.При работа без инвертор това е невъзможно. При увеличаване на нуждата от дебит, налягането
неизменно намалява, което означава, че налягането е твърде голямо при малък дебит и обратно – при нужда от голям дебит то
намалява.
• Чрез промяна в оборотите на електропомпата, в зависимост от нуждите на системата, инвертора ограничава мощността до
минимално необходимата за нуждите на системата. Всъщност при работа без инвертор, електропомпата винаги работи с
максимална мощност.
За конфигурирането на параметрите вижте главите 4-5.
1.3 Интегриран разширителен съд
Устройството завършва с разширителен съд със вместимост от 1 литра. Основните функции на разширителния съд са:
• прави системата еластична и я предпазва от хидравлични удари;
• осигурява воден резерв, който при малки течове поддържа постоянно налягането за по-дълго време, и не позволява на устройството
да се рестартира често;
• да осигури подходящо налягане на водата при отварянето на крана (или друго устройство) за времето, необходимо на системата да
се задейства и да достигне необходимата скорост на въртене.
Разширителния съд не осигурява запас от вода ако се увеличат нуждите на системата (не загубите вследствие на течове). Възможно е
да се добави допълнителен разширителен съд, с по-голям обем, свързан в точка на нагнетателната част от тръбопровода. При
хоризонтален монтаж може да се свърже към неизползвания изход. Когато се избира резервоар, да се има в предвид, че количеството
вода зависи от параметри SP и RP които могат да се настройват (виж пар. 4-5).
Разширителният съд е предварително зареден с въздух под налягане чрез клапана, достъпен през отделението за извънредната поддръжка
(Фиг. 1, Лицева страна F). Стойността на налягането на въздуха е в съответствие с параметри SP и RP, избрани по подразбиране, и винаги
отговаря на следното уравнение:
Pв-х = SP – RP – 0.7бара Където:
Производствена настройка: Pв-х = 3.0 – 0.3 – 0.7 = 2.0 бара / 43.5 – 4.3 – 10.1 = 29 psi
Ако са настроени различни стойности на SP и/или RP, да се регулира и налягането на въздуха в разширителния съд за да не се нарушава
уравнението: Pв-х = SP – RP – 0.7бара.
Неспазването на това уравнение може да доведе до ненормална работа на системата или повреда на вътрешната
диафрагма на разширителния съд.
Когато говорим за разширителен съд от 1 итра, всяка дейност по проверка на налягането да се извършва бързо с
присъединяването на манометъра, за да не се губи въздух, което ще доведе до падане на налягането в съда. Проверки
след началната да се извършват само при съмнение за налягането в съда или ненормална работа на системата.
Всяка дейност по проверка и/или изпускане, или зареждане с въздух да става само при изключена от главното захранване
и източена от водата помпа.

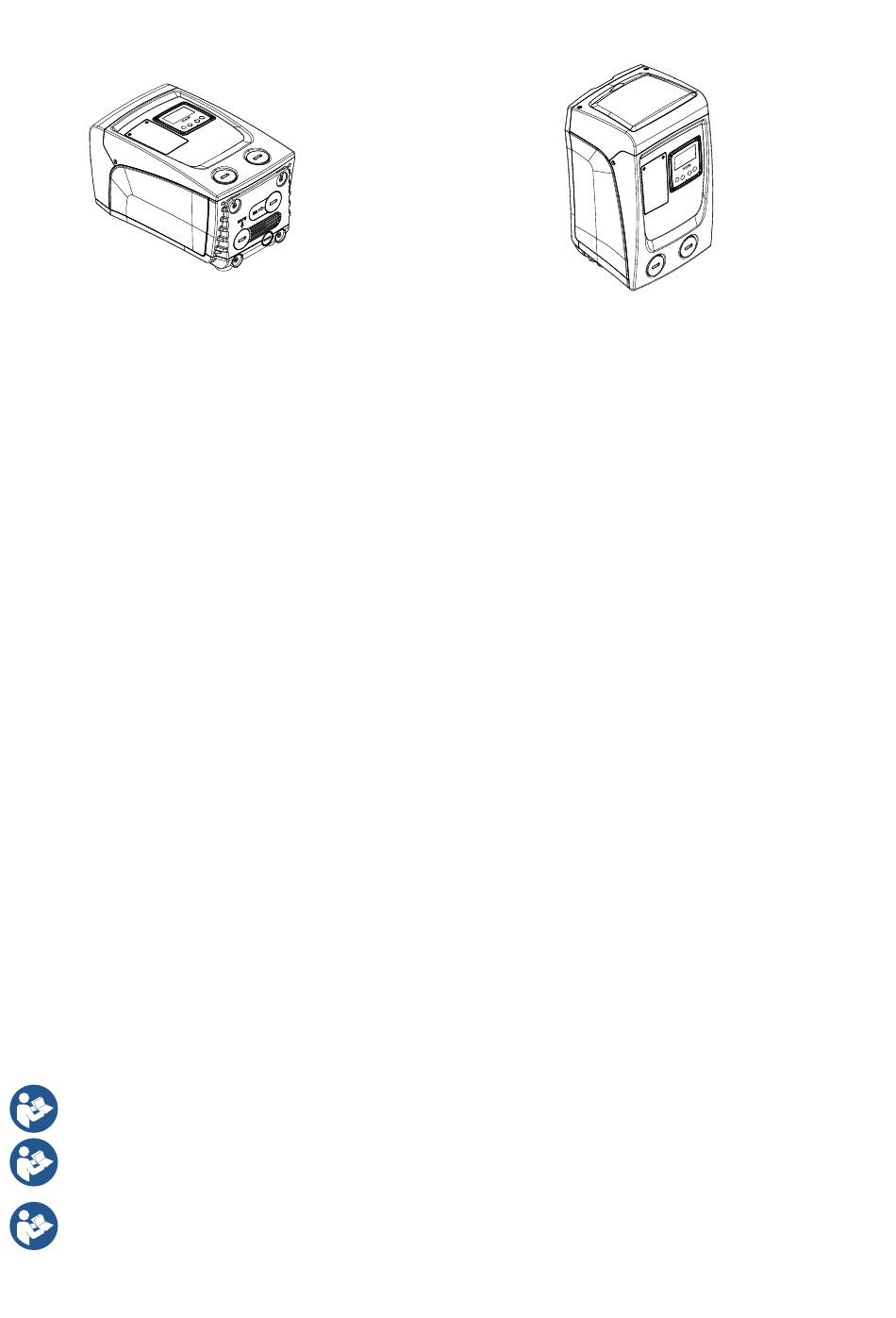

Фигура 4
- Pв-х = налягането на въздуха в бара
- SP = налягане на работна точка (5.5.1) в бара
- RP = намаляване на налягането за рестарт (5.5.1) бара
