5.1.3 - VP: Zobrazení tlaku
Tlak zařízení měřený v [barech] nebo [psi], podle použitého měrného systému.
5.1.4 - VF: Zobrazení průtoku
Zobrazuje okamžitý průtok vyjádřený v [litry/min] nebo [gal/min] podle nastavené měrné jednotky. V případě, že je zaznamenané měření pod
prahem citlivosti snímače průtoku, naměřená hodnota bliká vedle identifikátoru VF.
5.1.5 - PO: Zobrazení příkonu
Příkon elektrického čerpadla vyjádřený v [kW].
Pokud dojde k překročení maximálního přípustného příkonu, bude blikat naměřená hodnota vedle identifikátoru PO.
5.1.6 - C1: Zobrazení fázového proudu
Fázový proud motoru vyjádřený v [A].
V případě překročení maximálního přípustného proudu, začne blikat symbol C1 a avízovat bezprostřední zásah proti proudovým přetížením.
: Napájecí napětí
5.1.7 - SV
Vyskytuje se pouze u některých modelů.
5.1.8 - SR : Rozsah napájení
Vyskytuje se pouze u některých modelů.
Určuje zjištěný rozsah napájecího napětí. Může vykazovat hodnoty: [110-127] V nebo [220-240] V. Pokud nebyl zjištěný, objeví se zobrazení
hodnot "- -".
5.1.9 - TE: Zobrazení teploty chladiče
Zobrazuje hodnotu teploty chladiče.
5.1.10- PKm : Tlak zjištěný na sací větvi
Vyskytuje se pouze u modelů s funkcí Kiwa.
5.1.11 - Hodiny chodu a počet startů
Na třech řádcích jsou uvedeny hodiny elektrického napájení zařízení, hodiny chodu čerpadla a počet zapnutí motoru.
5.1.12 - PI: Sloupcový diagram výkonu
Zobrazuje sloupcový diagram výstupního výkonu v 5 svislých lištách. Tento sloupcový diagram uvádí dobu, po kterou bylo čerpadlo zapnuto při
určitém výkonu. Na vodorovné ose jsou umístěny lišty pro různé stupně výkonu; na svislé ose lze načítat dobu, po kterou bylo čerpadlo zapnuto
na určitém konkrétním stupni výkonu (% doby vzhledem k celkové době).

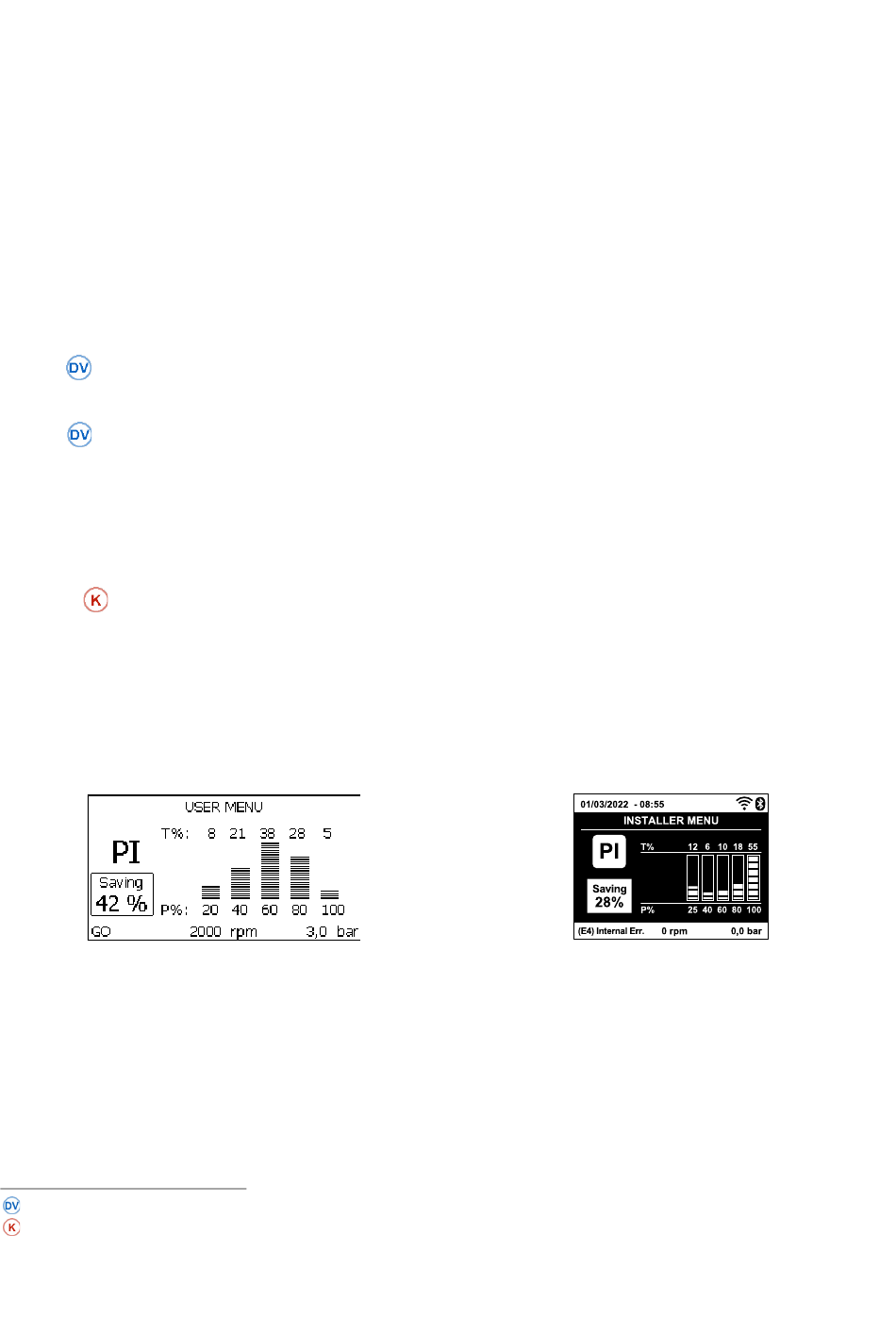

Obr. 17.1: Zobrazení sloupcového diagramu výkonu
5.1.13 - Čerpané množství
Na této straně jsou uvedena dvě počítadla průtoku. První označuje celkové čerpané množství přístroje. Druhé zobrazuje dílčí počítadlo, které
uživatel může nulovat. Dílčí počítadlo lze nulovat z této strany, a to stisknutím tlačítka „˅" na 2 sekundy.
5.1.14 - NT: Zobrazení konfigurace sítě
Informace ohledně připojení do sítě a sériového portu pro připojení. Sériový port pro připojení lze zobrazit stištěním tlačítka "^".
5.1.15 - VE: Zobrazení verze
Informace ohledně verze hardwaru, Serial number a mac address čerpadla.
Parametry k dispozici pouze pro verzi DUAL VOLTAGE (napájecí napětí 230 V/115 V)
Parametry k dispozici pro verzi KIWA
(2) Použitelné pro verze firmware ≤ 4.x.x
(3) Použitelné u verzí firmwaru ≥ 4.3.x s integrovaným připojením
(4) Použitelné u verzí firmwaru ≥ 4.4.x s integrovaným připojením a funkcí Multiple Groups (Více jednotek)
ČESKY
(2)
(3) (4)
Obr. 17.2: Zobrazení sloupcového diagramu výkonu
