cu "IN" pe fața C și în alternativă cu aceasta). Celălalt 1 "capac dă acces la o conexiune de descărcare al doilea, care pot fi utilizate simultan sau
alternativ aceea de a cu de indică "OUT" pe faṭa C. Panoul de interfață utilizator este compus dintr-un display și o tastatură și are funcție de setare
a sistemului, interogând starea sistemului și comunicând eventualele alarme. Uṣa închisă cu 2 ṣuruburi dă spre un compartiment pentru
întreṭinerea extraordinară: curăṭirea valvei de nu retur ṣi resetarea presiunii de preîncarcare a rezervorului.

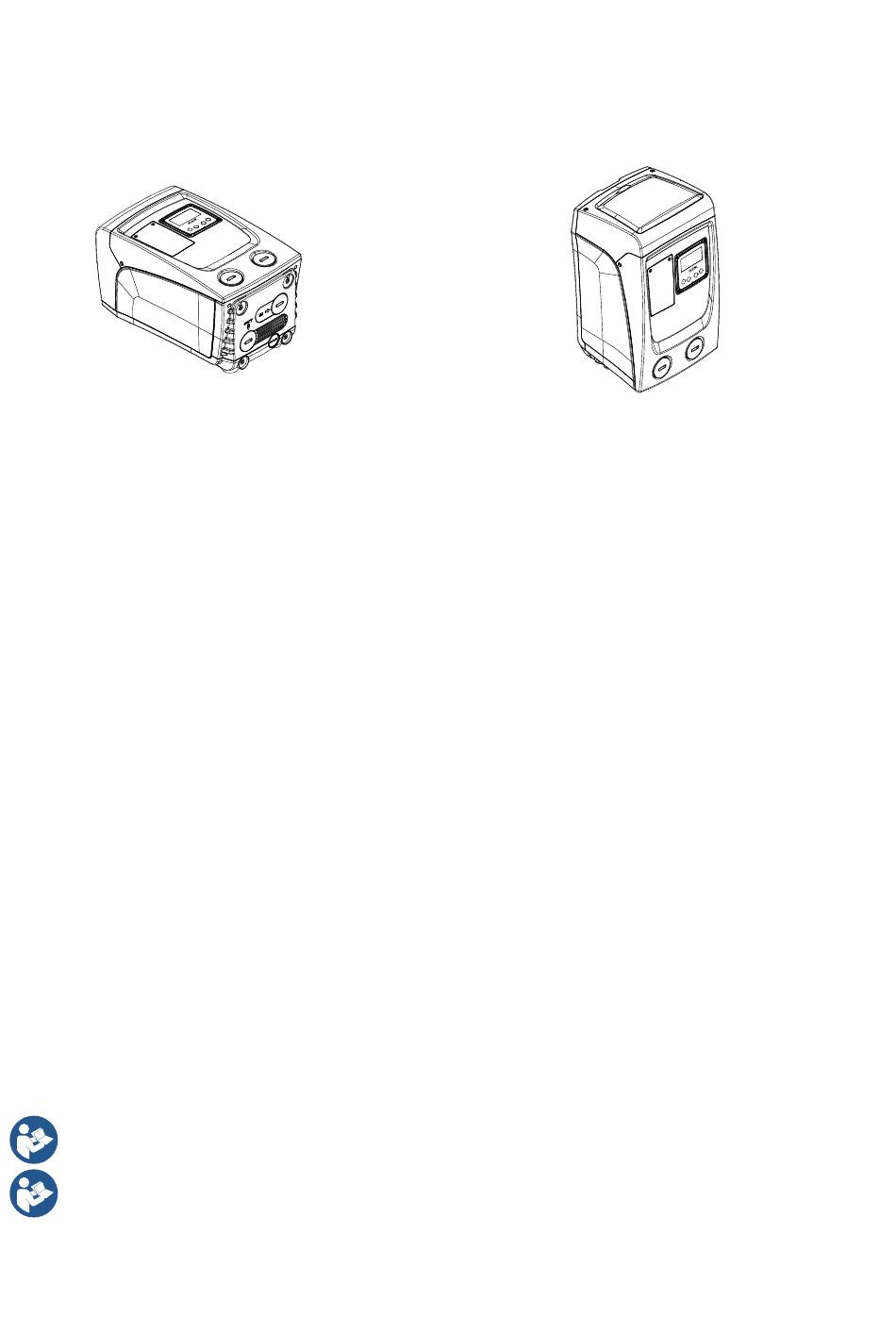

Sistemul poate fi instalat în 2 configurații: orizontală (Fig.4) sau verticală (Fig.5).
1.2 Descrierea invertorului integrat
Controlul electronic integrat în sistem este de tipul cu invertor și se bucură de utilizarea unor senzori de flux, presiune și de temperatura și aceștia
integrați în sistem.
Prin intermediul acestor senzori sistemul se pornește şi se opreşte automat în funcţie de necesitatea consumatorului şi este în măsură să
detecteze condiţiile de funcţionare defectuoasă, să le prevină şi să le semnaleze.
• Invertorul este în măsură să mențină constantă presiunea unui circuit hidraulic variind viteza de rotație a electropompei. Cu funcționarea fără
invertor electropompa nu reușește să moduleze și pentru a crește fluxul solicitat diminuează în mod necesar presiunea, sau viceversa, având
astfel presiuni prea mari la fluxuri mici sau presiuni prea mici la creșterea fluxului necesar.
• Variind viteza de rotație în funcție de cererea instantanee a utilizatorului, invertorul limitează puterea electropompei la cea minimă necesară
pentru a asigura și a satisface cererea. Funcționarea fără invertor prevede, în schimb, funcționarea electropompei întotdeauna și doar cu
putere maximă.
Pentru configurarea parametrilor a se vedea capitolele 4-5.
1.3 Vas de expansiune integrat
Sistemul este dotat cu un vas de expansiune integrat cu o capacitate de 1 l. Principalele funcții ale vasului de expansiune sunt:
• a face elastic sistemul astfel încât să îl conserve împotriva loviturilor de berbec;
• asigura o rezervă de apă ce, în cazul unor mici pierderi, să mențină presiunea în instalație cat mai mult și să distanțeze repornirile inutile ale
sistemului care în caz contrar ar fi continue;
• asigurarea unei presiuni adecvate a apei la deschiderea unui robinet (sau a altui dispozitiv) pentru timpul necesar ca sistemul să pornească
și să atingă viteza corectă de rotație.
Nu este o funcțiune a vasului de expansiune integrat aceea de a asigura o rezervă de apă astfel încât să se reducă intervențiile sistemului (solicitări
de la consumator nu de la o pierdere din sistem). Este posibil să se adauge la instalație un vas de expansiune de ce capacitate se preferă
conectându-se la un punct pe instalaţia de circulație (nu de aspirare!). În cazul unei instalări orizontale este posibilă conectarea la gura de circulaţie
neutilizată. În alegerea rezervorului trebuie să se ţină cont de faptul că cantitatea de apă eliberată va fi în funcţie de parametrii SP şi RP
configurabili pe sistem (par. 4-5). Vasul de expansiune este preîncărcat cu aer in presiune prin valva accesibilă din compartimentul pentru
intreṭinere extraordinară (Fig.1, Faṭa F). Valoarea de pre-încărcare cu care vasul de expansiune este furnizat de producător este în concordanţă
cu parametrii SP şi RP setate de default, şi în orice caz satisface următoarea relaţie:
Pair = SP – RP – 0.7 bar
Deci, de la producător:
În cazul în care se setează valori diferite pentru parametrii SP şi/sau RP, acţionaţi asupra supapei vasului de expansiune eliberând sau introducând
aer până la satisfacerea relaţiei de mai sus (ex: SP=2.0bar / 29 psi; RP=0.3bar / 4.3 psi; eliberaţi aer din vasul de expansiune până la atingerea
presiunii de 1,0 bar / 14.5 psi pe supapă).
Nerespectarea relaţiei de mai sus poate duce la funcţionări defectuoase a sistemului sau la ruptura prematură a membranei din
interiorul vasului de expansiune.
Având în vedere capacitatea vasului de expansiune de doar 1 l, eventuala operaţiune de control a presiunii aerului trebuie să fie
efectuată introducând manometrul foarte rapid: pe volume mici pierderea chiar si a unei cantități limitate de aer poate cauza o
cădere de presiune sesizabilă. Calitatea vasului de expansiune asigură păstrarea valorii de presiune aerului setată, continuați cu
controlul doar al calibrării sau dacă sunteți siguri de existența unei defecțiuni.
Figura 4
Unde:
- Pair = valoarea presiunii aerului în bar
- SP = Set Point (5.3.1) în bar
- RP = Reducerea presiunii pentru repornire (5.5.1) în bar
Pair = 3 – 0.3 – 0.7 = 2.0 bar / 43.5 – 4.3 – 10.1 = 29 psi
ROMÂNĂ
456
Figura 5
