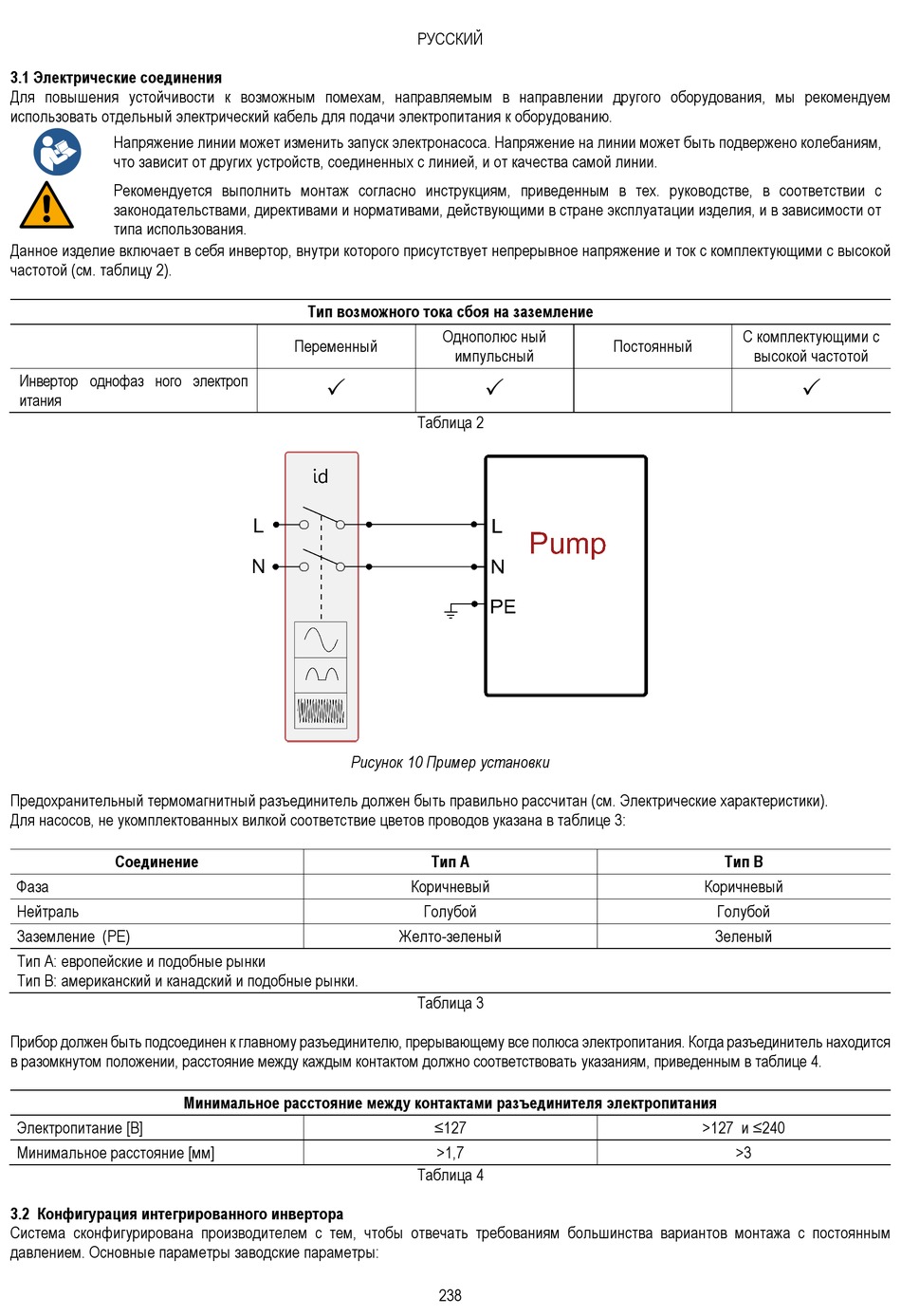

3.1 Электрические соединения
Для повышения устойчивости к возможным помехам, направляемым в направлении другого оборудования, мы рекомендуем
использовать отдельный электрический кабель для подачи электропитания к оборудованию.
Напряжение линии может изменить запуск электронасоса. Напряжение на линии может быть подвержено колебаниям,
что зависит от других устройств, соединенных с линией, и от качества самой линии.
Рекомендуется выполнить монтаж согласно инструкциям, приведенным в тех. руководстве, в соответствии с
законодательствами, директивами и нормативами, действующими в стране эксплуатации изделия, и в зависимости от
типа использования.
Данное изделие включает в себя инвертор, внутри которого присутствует непрерывное напряжение и ток с комплектующими с высокой
частотой (см. таблицу 2).
Инвертор однофаз ного электроп
итания
Предохранительный термомагнитный разъединитель должен быть правильно рассчитан (см. Электрические характеристики).
Для насосов, не укомплектованных вилкой соответствие цветов проводов указана в таблице 3:
Соединение
Фаза
Нейтраль
Заземление (PE)
Тип А: европейские и подобные рынки
Тип В: американский и канадский и подобные рынки.
Прибор должен быть подсоединен к главному разъединителю, прерывающему все полюса электропитания. Когда разъединитель находится
в разомкнутом положении, расстояние между каждым контактом должно соответствовать указаниям, приведенным в таблице 4.
Электропитание [В]
Минимальное расстояние [мм]
3.2 Конфигурация интегрированного инвертора
Система сконфигурирована производителем с тем, чтобы отвечать требованиям большинства вариантов монтажа с постоянным
давлением. Основные параметры заводские параметры:
Тип возможного тока сбоя на заземление
Переменный

Рисунок 10 Пример установки
Минимальное расстояние между контактами разъединителя электропитания
РУССКИЙ
Однополюс ный
импульсный

Таблица 2
Тип A
Коричневый
Голубой
Желто-зеленый
Таблица 3
≤127
>1,7
Таблица 4
238
С комплектующими с
Постоянный
высокой частотой
Тип B
Коричневый
Голубой
Зеленый
>127 и ≤240
>3

