10.1 Outil accessoire

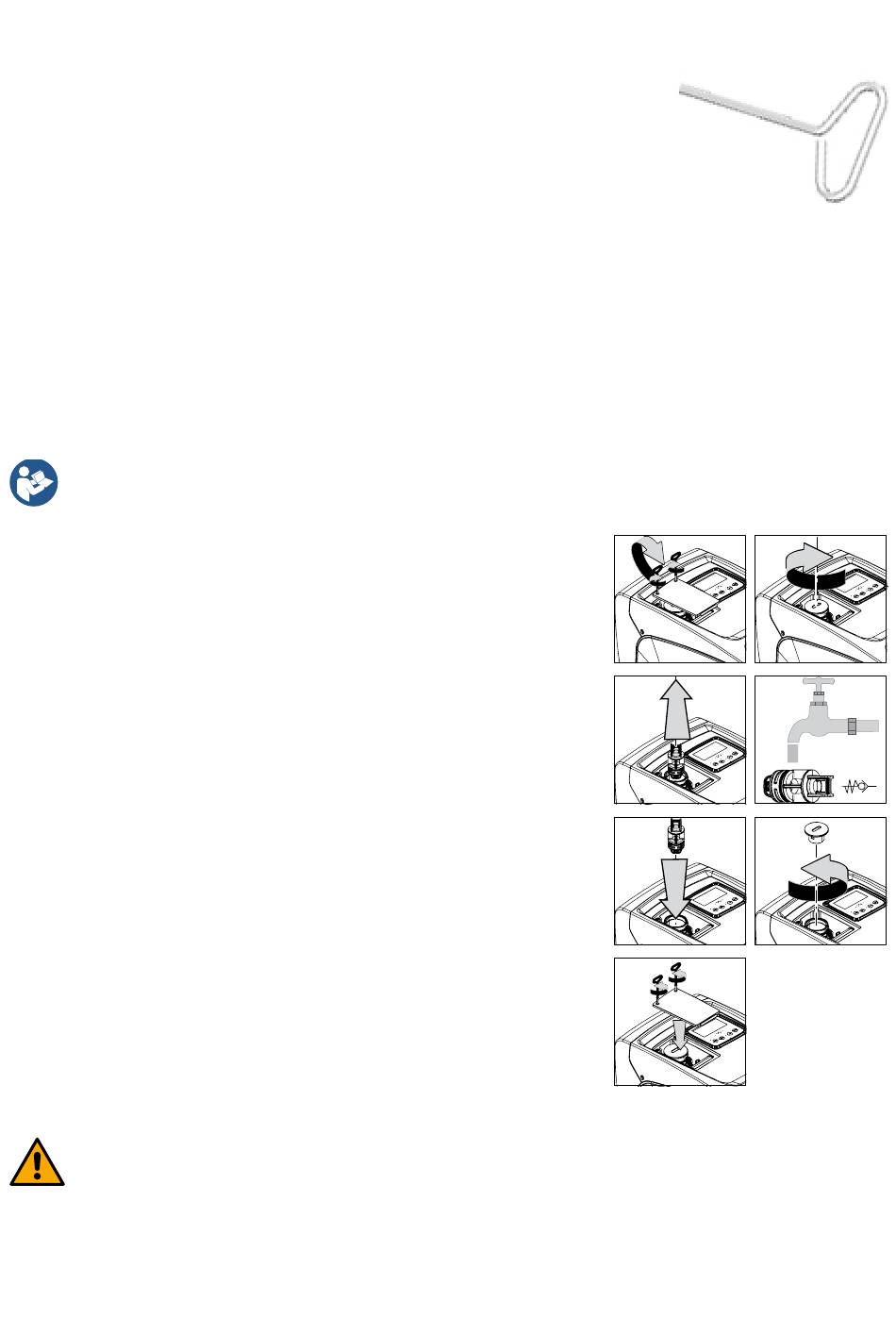

DAB accompagne le produit d'une clé métallique à section hexagonale (Img.21) qui permet d'effectuer
certaines opérations de maintenance exraordinaire ou prévues durant l'installation. En particulier, utiliser
cette clé pour l'opération d'orientation du panneau d'interface décrite au parag. 2.2.2 ou pour ouvrir la porte
du logement à côté du panneau d'interface. En cas de perte ou d'endommagement de la clé, l'opération
peut être effectuée à l'aide d'une clé hexagonale standard de 2mm.
10.2 - Vidange du système
Pour vidanger l'eau présente dans le système, procéder comme suit:
1. débrancher l'alimentation électrique;
2. ouvrir le robinet le plus proche du système afin de couper la pression de l'installation et la vider la plus possible;
3. si une vanne d'interception est présente immédiatement en aval du système (il est toujours conseillé de la prévoir), la fermer afin de ne pas
faire couler l'eau de l'installation entre le système et le premier robinet ouvert;
4. interrompre le conduit d'aspiration au point le plus proche du système (il est toujours conseillé de prévoir une vanne d'interception
immédiatement en amont du système) afin de ne pas vider toute l'installation d'aspiration;
5. etirer le bouchon d'écoulement (Img.1 pan E pour la configuration verticale; Img.1 pan C pour la configuration horizontale) et laisser s'écouler
l'eau qui se trouve à l'intérieur (1.5 litres environ);
6. l'eau qui se trouve dans le circuit de distribution en aval du clapet de non-retour intégré dans le système peut s'écouler au moment où le
système est séparé, ou en retirant le bouchon de la seconde distribution (si elle n'est pas utilisée).
Bien qu'étant essentiellement déchargé, le système ne parvient pas à vidanger la totalité d'eau qu'il contient. Lors de la
manipulation du système suite à la vidange, il est probable que de petites quantités d'eau s'écoulent du système lui-même.
10.3 - Clapet de non-retour
Le système comprend un clapet de non-retour intégré nécessaire à son bon fonctionnement.
La présence de corps solides ou de sable dans l'eau pourrait provoquer le dysfonctionnement
du clapet et donc du système. Bien qu'il soit recommandé d'utiliser de l'eau claire et de prévoir
éventuellement des filtres à l'entrée, en cas de fonctionnement anormal du clapet de non-
retour, séparer celui-ci du système, le nettoyer et/ou le remplacer en procédant comme suit:
1. retirer la porte d'accès au logement de maintenance extraordinaire (Img.1 pan F) en
dégageant les 2 vis de fermeture à l'aide de l'outil accessoire. Il est conseillé de ne pas
retirer entièrement les vis, afin de les utiliser pour extraire la porte. Veiller à ne pas faire
tomber les vis dans le système lorsque la porte est démontée (Img.22);
2. à l'aide d'un tournevis, retirer le bouchon de 1"1/4 afin de pouvoir accéder au clapet de
non-retour (Img.22);
3. à l'aide d'une pince, extraire, sans pivoter, la cartouche du clapet de non-retour en faisant
levier sur le pont prévu à cet effet (Img.22): l'opération pourrait requérir une certaine force;
4. nettoyer la vanne à l'eau courante, vérifier qu'elle n'est pas endommagée et
éventuellement la remplacer;
5. introduire à nouveau la cartouche complète dans son logement : l'opération requiert la force
nécessaire à la compression des 2 joints toriques (Img.22);
6. visser le bouchon de 1"1/4 jusqu'à la butée : si la cartouche n'a pas été bien enfoncée dans
son logement, le vissage du bouchon complète la mise en place (Img.22);
7. remettre la porte en place et serrer les 2 vis (Img.22).
Si un ou plusieurs joint(s) torique(s) est/sont perdu(s) et/ou endommagé(s) durant les opérations d'entretien du clapet, le(s)
remplacer. Dans le cas contraire, le système ne peut pas fonctionner correctement.
10.4 - Arbre moteur
Le contrôle électronique du système assure des démarrages sans à-coups afin d'éviter les sollicitations excessives des organes mécaniques et
donc de prolonger la durée de vie du produit. Dans certains cas exceptionnels cette caractéristique pourrait provoquer des problèmes lors du
démarrage de l'électropompe : après une période d'inactivité ou la vidange du système, les sels dissous dans l'eau pourraient s'être déposés et
FRANÇAIS
109
Image 21
Image 22
