Το σύστημα δεν λειτουργεί εάν η παροχή βρίσκεται σε ύψος μεγαλύτερο από το ισοδύναμο σε μέτρα-στήλης-νερού (m.c.a.) του Pstart (θεωρήστε 1 bar
/ 14.5 psi = 10 m. / 32.8 ft c.a.): για την εργοστασιακή διαμόρωση, εάν η παροχή βρίσκεται σε τουλάχιστον 27 μ. / 88.5 ft ύψος το σύστημα δεν εκκινεί.
3.3 - Αρχική πλήρωση αντλίας
Αρχική πλήρωση αντλίας θεωρείται η φάση κατά την οποία το μηχάνημα προσπαθεί να γεμίσει το σώμα και τον αγωγό εισόδου με νερό. Εάν η εργασία
ολοκληρωθεί με επιτυχία, το μηχάνημα μπορεί να λειτουργήσει κανονικά. Εφόσον γεμίσει η αντλία (παρ. 2.1.2, 2.2.3) και η συσκευή έχει διαμορφωθεί
(παρ. 3.2), μπορεί να συνδεθεί η ηλεκτρική τροφοδοσία εφόσον έχει ανοίξει τουλάχιστον μία παροχή προορισμού. Το σύστημα ενεργοποιείται και
ελέγχει την παρουσία νερού στην έξοδο για τα πρώτα 10 δευτερόλεπτα. Εάν διαπιστωθεί ροή νερού στην έξοδο, η αντλία είναι πλήρης και αρχίζει να
λειτουργεί κανονικά. Αυτή είναι η τυπική περίπτωση της κατάντη εγκατάστασης (παρ. 2.1.2, 2.2.3). Η ανοικτή παροχή προορισμού από την οποία βγαίνει
τώρα το αντλούμενο νερό μπορεί να κλείσει. Εάν μετά από 10 δευτερόλεπτα δεν διαπιστωθεί κανονική ροή εξόδου, το σύστημα ζητά επιβεβαίωση για
να εκτελέσει τη διαδικασία αρχικής πλήρωσης (τυπική περίπτωση ανάντη εγκαταστάσεων παρ. 2.1.2, 2.2.3). Δηλαδή:

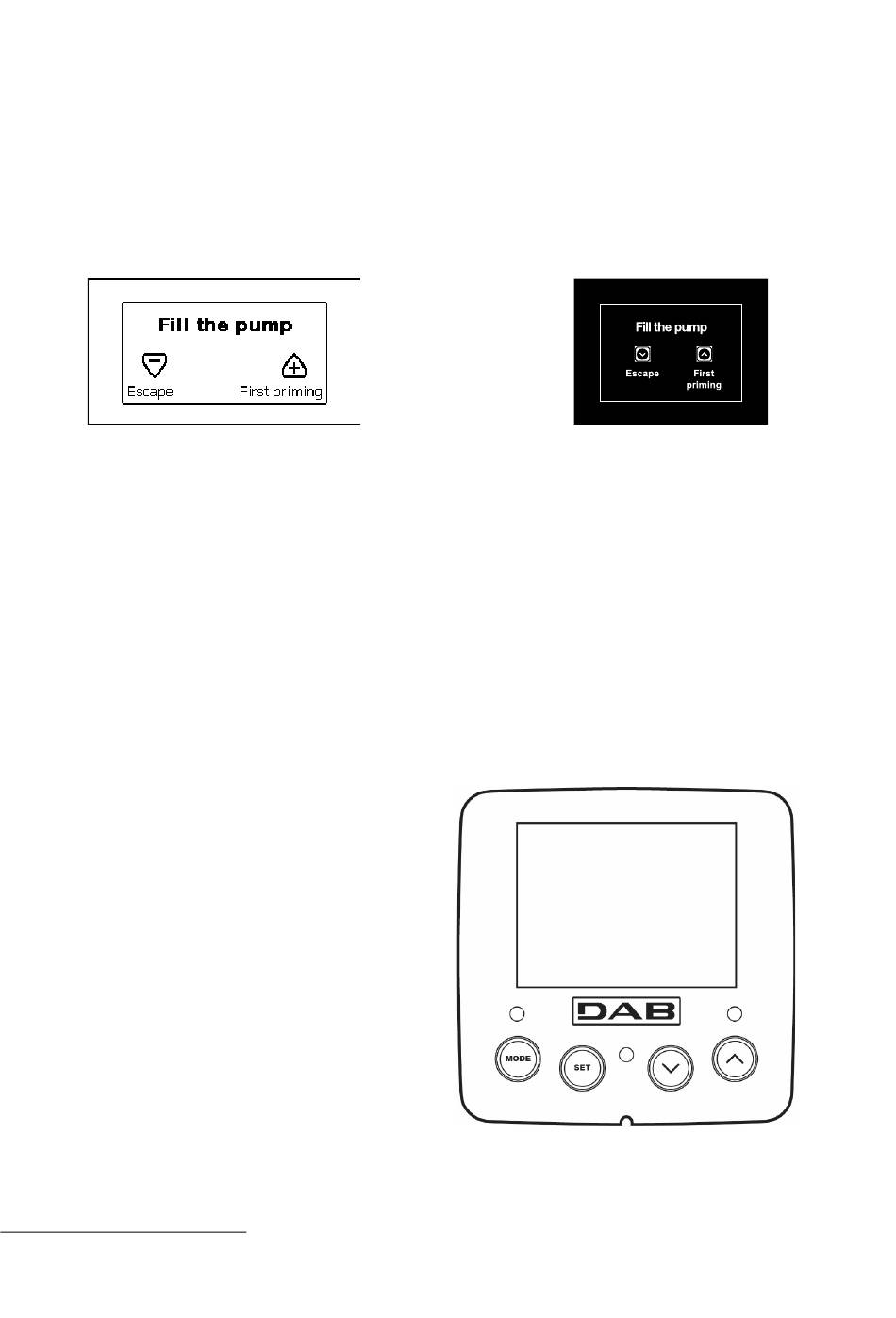

Σχήμα 11.1: Αναδυόμενο παράθυρο Αυτόματης Πλήρωσης
Πιέζοντας «˄» το σύστημα εισέρχεται σε διαδικασία αρχικής πλήρωσης: αρχίζει να λειτουργεί για μέγιστο χρόνο 5 λεπτών, στη διάρκεια των οποίων
δεν παρεμβαίνει η ασφάλεια λειτουργίας χωρίς νερό. Ο χρόνος αρχικής πλήρωσης εξαρτάται από διάφορες παραμέτρους, οι σημαντικότερες από τις
οποίες είναι η στάθμη του νερού εισόδου, η διάμετρος του αγωγού εισόδου και η στεγανότητα του αγωγού εισόδου. Εκτός από τη χρήση ενός αγωγού
αναρρόφησης ελάχιστης διαμέτρου 1" που θα πρέπει να είναι καλά σφραγισμένος (να μην παρουσιάζει οπές ή ραφές από όπου θα αναρροφηθεί
αέρας), το σύστημα είναι μελετημένο για να πληρούται υπό συνθήκες νερού μέχρι βάθος 8 m, σε χρόνο λιγότερο από 5 λεπτά. Μόλις το σύστημα
αναγνωρίσει διαρκή ροή στην κατάθλιψη, βγαίνει από την διαδικασία πλήρωσης και αρχίζει το κανονικό έργο του. Η ανοικτή παροχή προορισμού από
την οποία βγαίνει τώρα το αντλούμενο νερό μπορεί να κλείσει. Εάν μετά τα 5 λεπτά της διαδικασίας το προϊόν δεν φαίνεται να έχει ολοκληρώσει την
πλήρωση, η οθόνη της διεπαφής εμφανίζει ένα μήνυμα αποτυχίας. Αποσυνδέσετε το ρεύμα, φορτώστε το προϊόν προσθέτοντας νέο νερό, περιμένετε 10
λεπτά και επαναλάβετε τη διασικασία από την εισαγωγή του βύσματος τροφοδοσίας και μετά. Πιέζοντας «˅» επιβεβαιώνετε ότι δεν θέλετε να ξεκινήσει
η διαδικασία αρχικής πλήρωσης. Το προϊόν διατηρείται σε κατάσταση συναγερμού.
Λειτουργία
Εφόσον η ηλεκτροκίνητη αντλία ολοκληρώσει την αρχική διαδικασία, το σύστημα ξεκινά την κανονική του λειτουργία σύμφωνα με τις παραμέτρους
που έχουν διαμορφωθεί: ξεκινά αυτόματα με το άνοιγμα της βρύσης, παρέχει νερό στην πίεση που έχει οριστεί (SP), διατηρεί την πίεση σταθερή
ακόμη και εάν ανοίξουν άλλες βρύσες, σταματά αυτόματα μετά το χρόνο Τ2 όταν έχουν επιτευθεί οι συνθήκες απενεργοποίησης (το Τ2 ρυθμίζεται
από το χρήστη, εργοστασιακή τιμή 10 δευτ).
4. ΤΟ ΠΛΗΚΤΡΟΛΟΓΙΟ ΚΑΙ Η ΟΘΟΝΗ
Η διεπαφή χρήστη αποτελείται από ένα μικρό πληκτρολόγιο με οθόνη
LCD 320x240 pixel και LED ενδείξεων POWER, COMM, ALARM όπως
φαίνεται στο Σχ.12.
Η οθόνη προβάλλει τα μεγέθη και τις καταστάσεις της συσκευής με
ενδείξεις αναφορικά με τη λειτουργικότητα των διαφόρων παραμέτρων.
Οι λειτουργίες των πλήκτρων συνοψίζονται στον Πίνακα 5.
(2) Εφαρμόζεται στις εκδόσεις firmware ≤ 4.x.x
(3) Εφαρμόζεται στις εκδόσεις firmware ≥ 4.3.x που είναι εφοδιασμένες με ενσωματωμένη συνδεσιμότητα
(4) Εφαρμόζεται στις εκδόσεις firmware ≥ 4.4.x που είναι εφοδιασμένες με ενσωματωμένη συνδεσιμότητα και λειτουργία Πολλαπλών Μονάδων
ΕΛΛΗΝΙΚΑ
Σχήμα 11.2: Αναδυόμενο παράθυρο Αυτόματης Πλήρωσης
(2)
Σχήμα 12
499
(3) (4)
