În cazul utilizării sistemului pentru alimentarea hidrică de uz caznic, respectați normele locale ale autorităților responsabile cu
gestionarea resurselor hidrice.
Alegând locul de instalare verificați ca:
• Voltajul și frecvența de pe plăcuța tehnică a pompei să corespundă datelor instalației electrice de alimentare.
• Conexiunea electrică să se realizeze într-un loc uscat, ferit de eventuale inundații.
• Impământarea să fie conformă cu normele.
Posibila prezență a unei cantități mici de apă în interiorul produsului este un reziduu al procesului de testare.
În cazul în care nu sunteți siguri de absența unor corpuri străine în apa de pompat, instalați un filtru de intrare la sistem care să oprească
impuritățile.
Instalarea unui filtru în aspirație duce la o diminuare a prestațiilor hidraulice ale sistemului proporționale cu pierderea de încărcare
indusă de filtrul însuși (în general, cu cât e mai mare puterea de filtrare cu atât e mai mare scăderea prestațiilor).
Alegeți tipul de configurare care se dorește a fi adoptată (verticală sau orizontală) ținând cont de conexiunile către instalație, de poziția panoului
de interfață utilizator, de spațiile la dispoziție în conformitate cu ceea ce este indicat în continuare. Se poate instala pe perete, a se vedea par.
8.2.
2.1 - Configurare verticală
Inṣurubaṭi cele 4 picioare din cauciuc livrate vrac în ambalaj în
respectivele locuri de alamă a părṭii C. Poziționați sistemul în locație

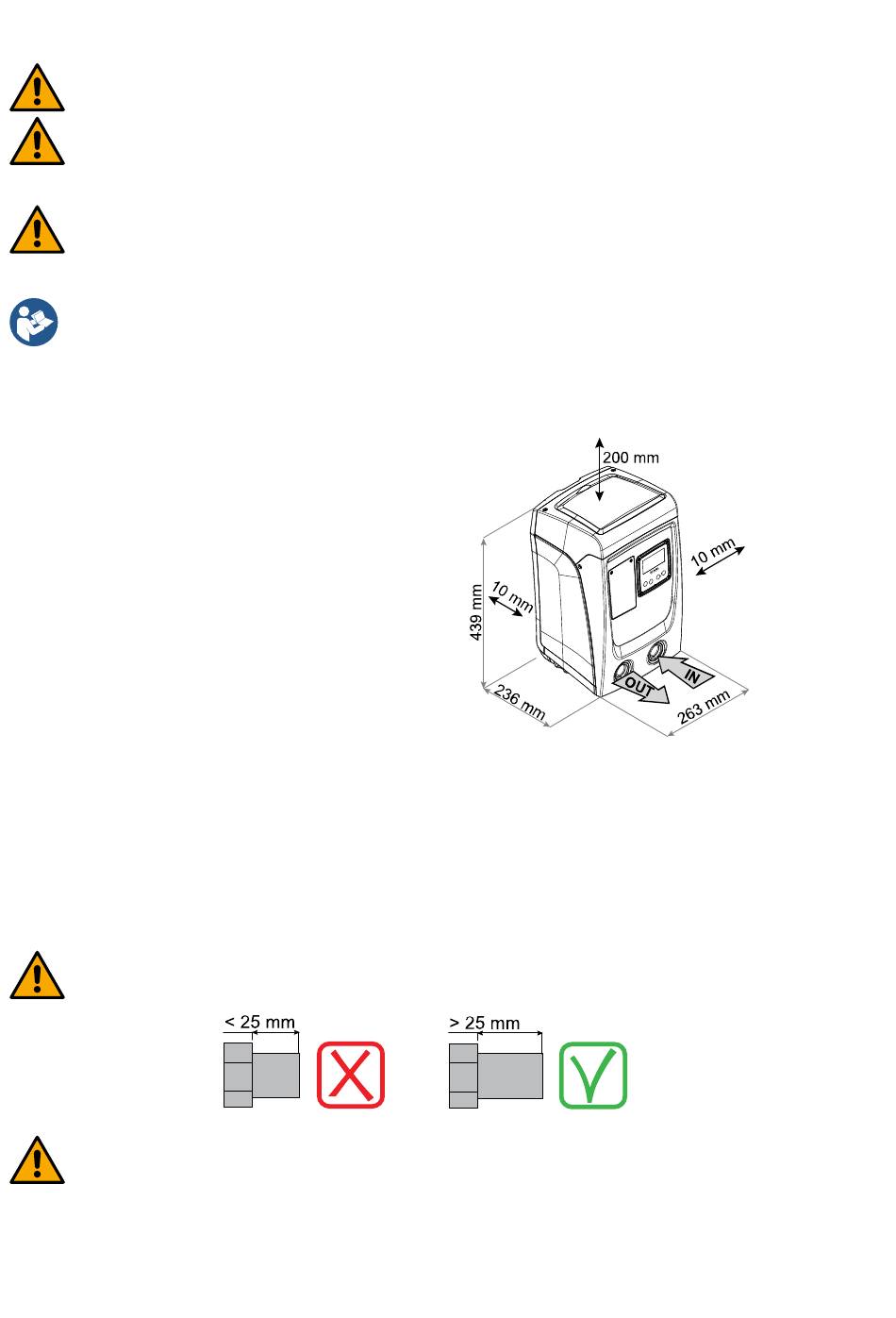

ținând cont de dimensiuni Fig.6.
• Distanța de cel puțin 10mm între Fața E a sistemului și un eventual
perete este obligatorie pentru a sigura aerisirea prin intermediul
grilajelor dedicate. Dacă trebuie să se golească sistemul de la uṣa de
descărcare ṣi nu de la instalaṭie, lăsaṭi o ulterioară distanṭă adecvată
la spaṭiul de manevră al dopului de descărcare.
• Distanṭa de cel puṭin 10mm intre Partea B a sistemului ṣi un
obstacol este obligatorie pentru a asigura ieṣirea cablului de
alimentare spre priză de reṭea.
•
Distanța de cel puțin 200mm între Fața A a sistemului și un
obstacol este recomandată pentru a putea îndepărta Ușita și de a
avea acces la Localul tehni.
În cazul unor suprafețe care nu sunt plane, deșurubați piciorul care nu se sprijină pentru a regla înălțimea până la contactul cu suprafața însăși
astfel încât să asigurați stabilitatea sistemului. Sistemul trebuie, întradevăr să fie poziționat în mod sigur și stabil garantând verticalitatea axei: nu
poziționați sistemul înclinat.
2.1.1 Conexiuni Hidraulice
Îndepărtați dopul conexiunii de INTRARE cu o șurubelniță. Realizați conexiunea de intrare prin orificiul de pe fața F indicat prin "IN" în Fig. 6
(conexiune de aspirație).
Îndepărtați dopul conexiunii de IEȘIRE cu o șurubelniță. Realizați conexiunea de ieșire prin orificiul de pe fața F indicat prin "OUT" în Fig. 6
(conexiune de refulare).
Toate racordurile hidraulice dintre sistem și instalație sunt racorduri cu filet interior 1" GAS, din alamă.
În cazul în care intenționați să conectați produsul la instalație prin intermediul unor racorduri care au un diametru mai mare
decât cel normal al tubului de 1" (de exemplu inelul în cazul racordurilor în 3), asigurați-va că filetatura tată 1"GAS a racordului
să iasă cu cel puțin 25 mm fața de dimensiunile de mai sus (vezi Fig.7).
In realizarea etanṣării conexiunii cu adaos de material (ex. teflon, cânepă, ...) asiguraṭi-vă să nu depăṣească cu garnitura:sub
acṭiunea unui cuplu de strângere adecvat (ex. cleṣte pentru ṭevi cu mâner lung) materialul în exces ar putea exercita eforturi
anormale pe locul din tehnoplomer deteriorându-l definitiv.
Făcând referință la poziția față de apa de pompat, instalarea sistemului poate fi definită ca "supra aspirație" sau "sub aspirație". În special instalarea se definește
"supra aspirație" când pompa este poziționată la un nivel superior față de apa de pompat (ex. pompa la suprafață și apa în puț); viceversa "sub aspirație" când
pompa este poziționată la un nivel inferior față de apa de pompat (ex. cisternă suspendată și pompa dedesubt).
