Caso o sistema seja utilizado para o fornecimento hídrico doméstico, respeitar as normas locais das autoridades responsáveis
pela gestão dos recursos hídricos.
Ao escolher o lugar de instalação, verificar que:
• A voltagem e a frequência referidas na placa dos dados nominais da bomba correspondam aos dados da instalação
eléctrica de alimentação.
• A ligação eléctrica seja realizada num local enxuto, protegido de eventuais alagamentos.
•
A instalação de ligação à terra satisfaz as normas.
A eventual presença de uma pequena quantidade de água no interior do produto representa um resíduo do procedimento de
ensaio.
No caso em que não se tenha a certeza da falta de corpos estranhos na água a bombear, prever a instalação de um filtro na entrada do sistema,
apto para reter as impurezas.
A instalação de um filtro na aspiração implica uma diminuição dos rendimentos hidráulicos do sistema proporcional à perda de
carga induzida pelo próprio filtro (em princípio, quanto maior for o poder de filtração, maior é a diminuição dos rendimentos).
Escolher o tipo de configuração que se tenciona adoptar (vertical ou horizontal) levando em conta as ligações para a instalação, a posição do
painel de interface utilizador, os espaços à disposição de acordo com o indicado a seguir. É possível a instalação na parede, ver par. 8.2.
2.1 - Configuração Vertical
Atarraxar os 4 pés de borracha fornecidos avulsos na embalagem nas
sedes relativas de latão da face C. Posicionar o sistema no seu lugar,
levando em conta as dimensões indicadas na Fig.6.
• A distância de pelo menos 10mm entre a Face E do sistema e uma
eventual parede é obrigatória para garantir a ventilação através das
grelhas especiais. Prevendo de ter que esvaziar o sistema pela sua
porta de descarga e não pela instalação, deixar uma distância ulterior
adequada ao espaço de manobra do tampão de descarga.
• A distância de pelo menos 10mm entre a Face B do sistema e um
estorvo é obrigatória para assegurar a saída do cabo de
alimentação para a tomada de rede.
•
A distância de pelo menos 200mm entre a Face A do sistema e
um estorvo é recomendada para poder remover a portinhola e ter
acesso ao Compartimento Técnico.
Em caso de superfície não plana, desatarraxar o pé que não apoia regulando a sua altura até ao contacto com a própria superfície de forma a
garantir a estabilidade do sistema. O sistema, de facto, deve ser posicionado de maneira estável e segura garantindo que o eixo seja vertical:
não posicionar o sistema inclinado.
2.1.1 Ligações hidráulicas
Remover o bujão da ligação em ENTRADA com uma chave de fenda. Realizar a ligação em entrada através da abertura na superfície F marcada
com "IN" na figura Fig. 6 (junção de aspiração).
Remover o bujão da ligação em SAÍDA com uma chave de fenda. Realizar a ligação em saída através da abertura na superfície F marcada com
"OUT" na Fig. 6 (junção de compressão).
Todas as conexões hidráulicas entre o sistema e a instalação à qual é ligado são conexões com rosca fêmea 1" GAS, de latão.
Caso se tencione ligar o produto à instalação por meio de uniões com dimensões diametrais que excedem as dimensões
normais da mangueira de 1" (por exemplo a bucha no caso de uniões de 3 peças), verificar que a rosca macho 1"GAS da
própria união saia de pelo menos 25 mm do estorvo atrás referido (ver Fig.7)
As roscas de latão são alojadas em sedes de tecnopolímero. Ao realizar a vedação estanque da ligação com a adição de
material (p.e. teflon, cânhamo, ...) verificar de não exceder com a vedação: sob a acção de um binário de aperto adequado
(p.e. chave de tubos com haste comprida), o material em excesso pode exercer esforços anormais na sede de tecnopolímero
danificando-a definitivamente.
Referindo-se à posição em relação à água a bombear, a instalação do sistema pode ser definida "acima do nível da água" ou "abaixo do nível da água". Em
particular, a instalação é definida "acima do nٌ v el da água" quando a bomba é colocada a um nível superior em relação à água a bombear (por ex. bomba em
superfíie e água no poço); ao contrário, "abaixo do nível da água" quando a bomba está colocada a um nível inferior em relação à água a bombear (por ex.
tanque suspenso e bomba por baixo) .
PORTUGUÊS
349

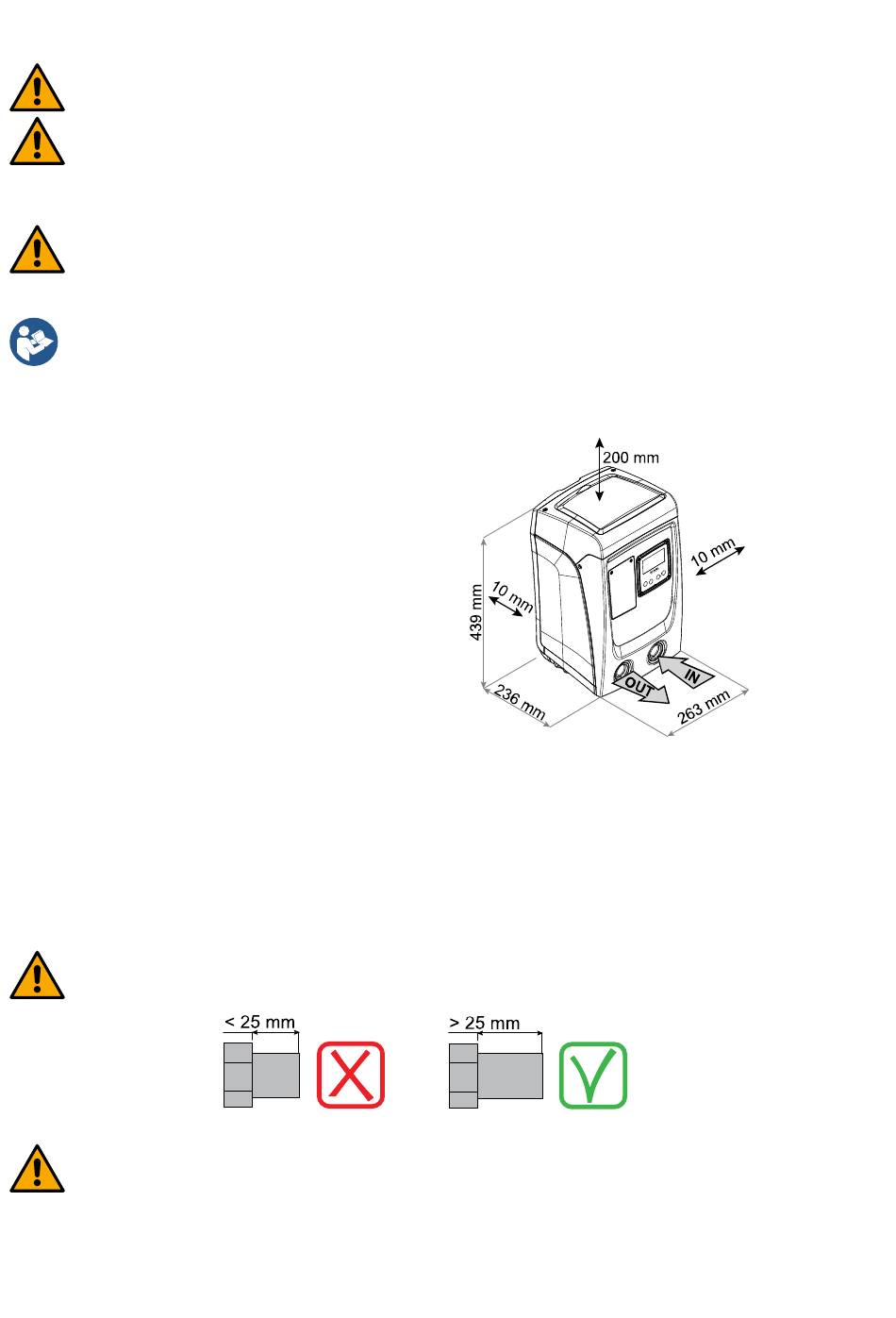

Figura 6
Figura 7
