3.3 - Start-up (umplere)
Se definește ca umplere a unei pompe faza în care aparatul încearcă să umple cu apă corpul și conducta de aspirație. În cazul în care operațiunea
este de succes, aparatul poate funcționa în mod regulat.
După ce pompa a fost umplută (par. 2.1.2 și 2.2.3), iar aparatul a fost configurat (par. 3.2), vă puteți conecta la sursa de alimentare după
deschiderea cel puțin o priză de consumator.
Sistemul pornește și verifică apa în circulație în primele 10 secunde.
Dacă există un flux de apă în circulație, pompa este pregătită și începe să funcționeze regulat. Acesta este cazul tipic al instalării sub-aspirație
(par. 2.1.2 și 2.2.3).Consumatorul deschis în circulație de la care iese apa pompată acum poate fi închis.
Dacă după 10 secunde nu este detectat un flux regular în circulație, sistemul cere confirmarea pentru a intra în procedura de pregătire (caz tipic
de instalații supra-aspirație par. 2.1.2, 2.2.3). Adică:

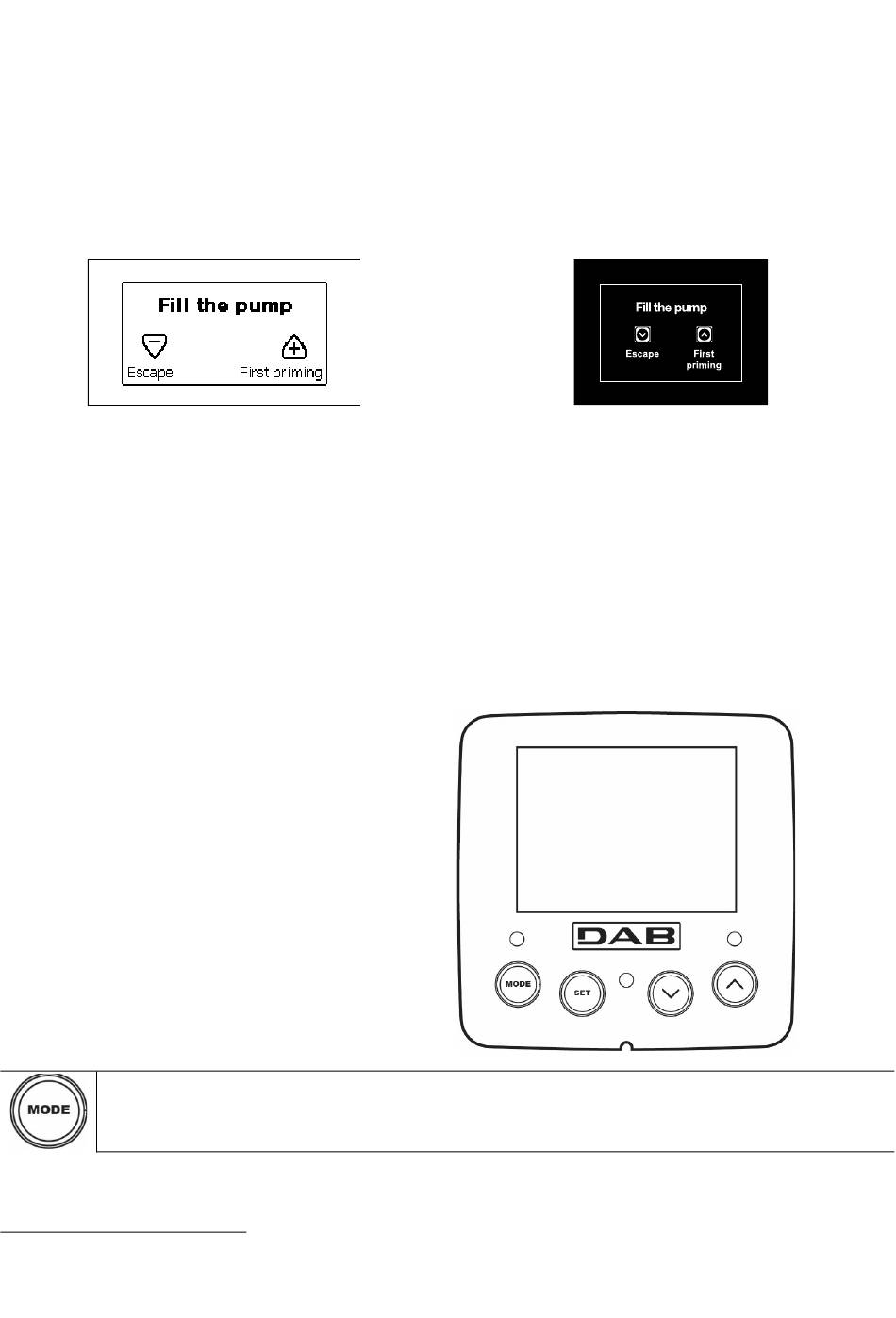

Figura 11.1: PopUp Umplere
Apăsând „˄", aceasta intră în procedură de umplere: ea începe să lucreze pentru un timp maxim de cinci minute, timp în care blocul de securitate
pentru functionarea uscată nu intervine.Timpul de umplere depinde de mai mulți parametri, cei mai influenți dintre care sunt adâncimea nivelului
apei să fie aspirat, diametrul canalului de aspitație, etanșeitatea conductei de aspirație.. Cu excepṭia utilizârii unei conducte de aspirare nu mai
mică de 1" ṣi bine sigilată (să nu prezinte găuri sau noduri de unde poate aspira aer), produsul a fost studiat pentru a se putea umple în condiṭii
de apă până la 8m de adâncime, într-un timp mai scurt de 5 minute. Imediat ce sistemul detectează flux continuu în trimitere, iese din procedura
de amorsare ṣi începe să lucreze regulat . Apăsând „˅", aceasta intră în procedură de umplere: ea începe să lucreze pentru un timp maxim de
cinci minute, timp în care blocul de securitate pentru functionarea uscată nu intervine.Timpul de umplere depinde de mai mulți parametri, cei mai
influenți dintre care sunt adâncimea nivelului apei să fie aspirat, diametrul canalului de aspitație, etanșeitatea conductei de aspirație.
Functionare
Odată ce pompa este umplută, sistemul începe să funcționeze în mod normal în funcție de parametrii configurați: se pornește automat atunci când un
robinet se deschide, asigură necesarul de apă la presiunea setată (SP), menține o presiune constantă chiar și la deschiderea altor robinete, se oprește
automat după timpul T2 odată ce a ajuns la condițiile de stingere (T2 este stabilit de către utilizator, valoarea implicită din fabricație este de 10 secunde).
4. TASTATURA ŞI DISPLAY-UL
Interfața utilizatorului este compusă de o tastatură mică cu un display
LCD 320x240 pixel şi led de semnalizare POWER, COMM, ALARM
cum rezultă din Fig.12.
Display-ul vizualizează dimensiunile şi stările dispozitivului cu indicaţii
privind funcţionalitatea diferiţilor parametri.
Tastele funcţionale sunt prezentate in Tabelul 5.
Tasta MODE permite trecerea la rubricile succesive în interiorul meniului. O apăsare prelungită pentru cel puţin 1 sec permite
trecerea la rubrica din meniul precedent.
(2) Aplicabil la versiuni firmware ≤ 4.x.x
(3) Aplicabil la versiunile de firmware ≥ 4.3.x cu conectivitate integrată
(4) Aplicabil la versiunile de firmware ≥ 4.4.x cu conectivitate integrată și funcționalitate de Grupuri Multiple
ROMÂNĂ
(2)
Figura 12
462
Figura 11.2: PopUp Umplere
(3) (4)
