При монтиране по типа „над" да се избягва смукателната тръба да е над помпата (избягва се образуване на въздуха).
Смукателната тръба трябва да е потопена поне 30 см. под нивото на водата и винаги да е пълна с вода.
Смукателната и тръбите от нагнетателната част да са добре фиксирани, за да не предават механични усилия върху
устройството.
2.1.2. ареждащи дейности - Монтиране тип „над" и „под"
Монтаж "над смукателната височина" (пар. 2.1.1): с помощта на отвертка извадете пробката на отвора за пълнене от техническото
отделение (Фиг. 3). Да се напълни системата докато излезе въздуха. Ако обратния клапан на смукателната част е затворен (на входа
на помпата), количеството вода за захранване е около 0,9 л. Препоръчително е обратния клапан на смукателната част да се поставя в
края на тръбата, за да може да се пълни системата достатъчно бързо по време на зареждането – около 0,9 л + ...
Монтирането тип „под" (2.1.1): ако няма обратен клапан на смукателната част, или е отворен, зареждането става като се изкарва въздуха
от смукателната част. Напълващия отвор (фиг.3) е достатъчен за излизането на въздуха и напълването на системата. Веднага след като
започне изтичане на вода от него, да се затвори крана на входа (препоръчва се винаги да се монтира обратен клапан на смукателната
част, за да се контролира процеса по напълване).

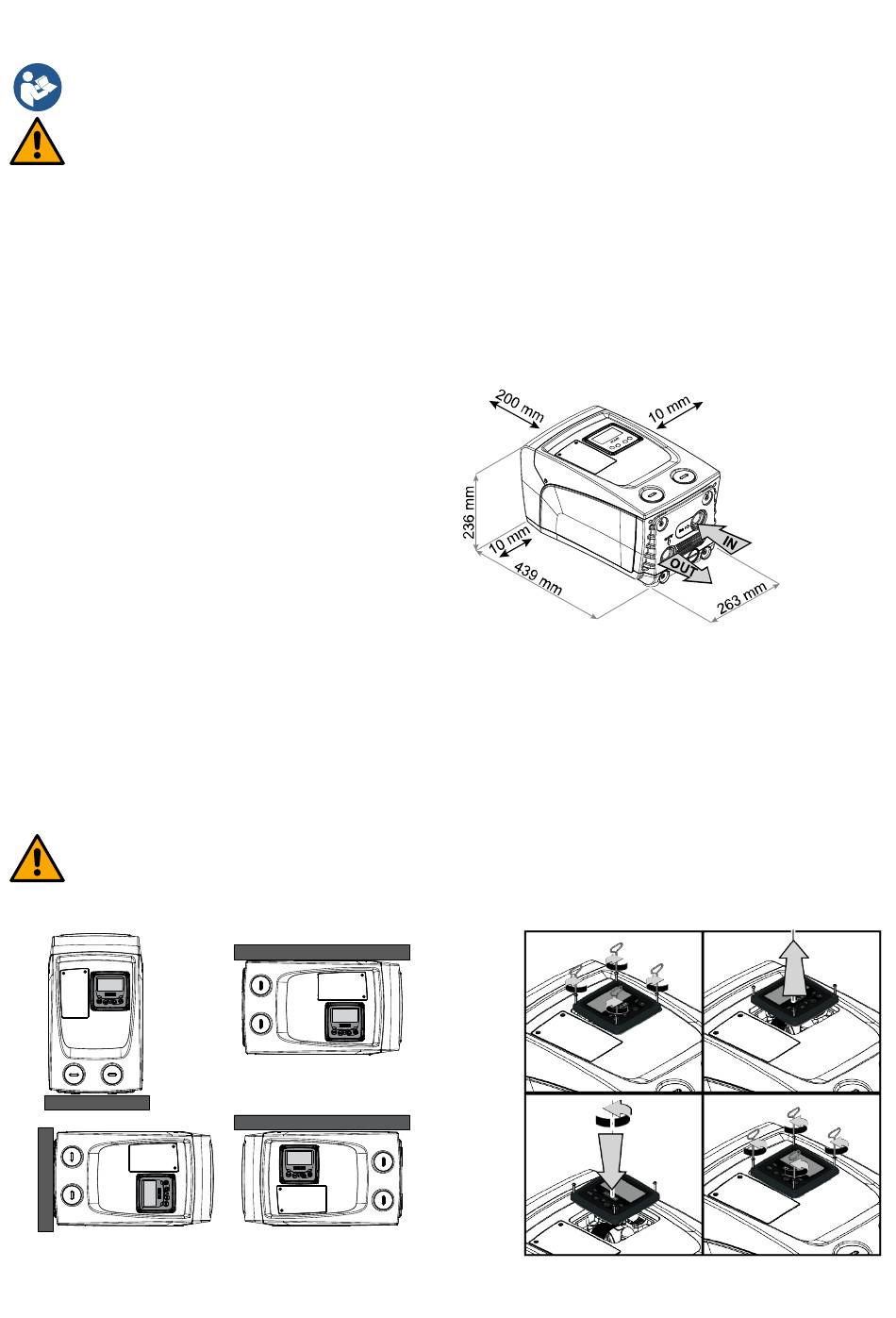

2.2 - Хоризонтален монтаж
Завинтете 4-те гумени крачета, доставени в насипно състояние в
опаковката, на съответните им месингови гнезда върху лицевата
страна E. Да се постави системата на предварително избрано
място, съответстващо на размерите и – фиг.8.
• Минималното разстояние от 10 мм между Лицевата страна B
на системата и известно свободно пространство е
задължително, за да се гарантира извеждането на
захранващия кабел към електрическия контакт.
•
Минимална дистанция от 200 мм между лице A и преграда се
изисква за отваряне на вратата и достъп до техническия
отсек.
Ако основата не е равна да се развие крачето надостигащо пода, и да се увеличи дължината му за по-голяма стабилност и устойчивост
на системата. Да не се пуска, системата да не е добре укрепена и нивелирана.
2.2.1 Хидравлични свръзки
Махнете капака на съединението на ВХОДА с помощта на отвертка. Извършете свързването на входа чрез отвора върху повърхността
F, обозначен с "IN" на фиг. 8 (свързване от страната на засмукването).
Махнете капака на съединението на ИЗХОДА с помощта на отвертка. Извършете свързването на изхода чрез отвора върху повърхността
F, обозначен като "OUT" на фиг. 8 (свързване от страната на нагнетяването)
Всички хидравлични съединения между системата и инсталацията, към която тя е свързана, са месингови фитинги с вътрешна резба 1"
GAS.
Виж ПРЕДУПРЕЖДЕНИЯ на фиг.7.
2.2.2 Работа на лицевия панел
Лицевия панел е така направен, че да е удобен за разчитане и работа с него: квадратен е и може да се завърта от 0° до 90° (фиг 9).
Фигура 9
БЪЛГАРСКИ
609
Фигура 8
