бак, ...), а к соединению с пометкой «OUT» подключите напорную установку подачи. Пробка 3/8" позволяет опорожнить систему в случае
горизонтального монтажа. Кроме того имеется вентиляционная решетка.
Сторона E: 4 резьбовых гнезда из латуни представляют собой место для установки 4 ножек для горизонтальной установки. Пробка 1"
выполняет основную функцию по опорожнению системы в случае вертикального монтажа. Также имеются 2 вентиляционные решетки.
Сторона F: как показано с удаляемой этикетке, пробка 1" напротив надписи "IN" на стороне С выполняет двойную функцию: в случае
горизонтальной установки устье, которое закрывается пробкой, выполняет функцию отверстия для заполнения системы (см. далее
"операция по заполнению", пар. 2.2.3); в случае вертикальной установки то же устье может выполнять функцию входного
гидравлического соединения (также, как помеченное "IN" на стороне C, и в качестве альтернативы). Другая пробка 1" открывает доступ
к второму нагнетательному соединению, которая может быть использовано одновременно или попеременно с пробкой, обозначенной
"OUT" со стороны С. Панель интерфейса пользователя состоит из дисплея и клавиатуры, и выполняет функции настройки системы,
контроля состояния и показа аварийных сигналов. Дверца, закрытая 2 винтами, открывает доступ к нише для экстренного обслуживания:
чистки обратного клапана и восстановления давления предварительной зарядки сосуда.

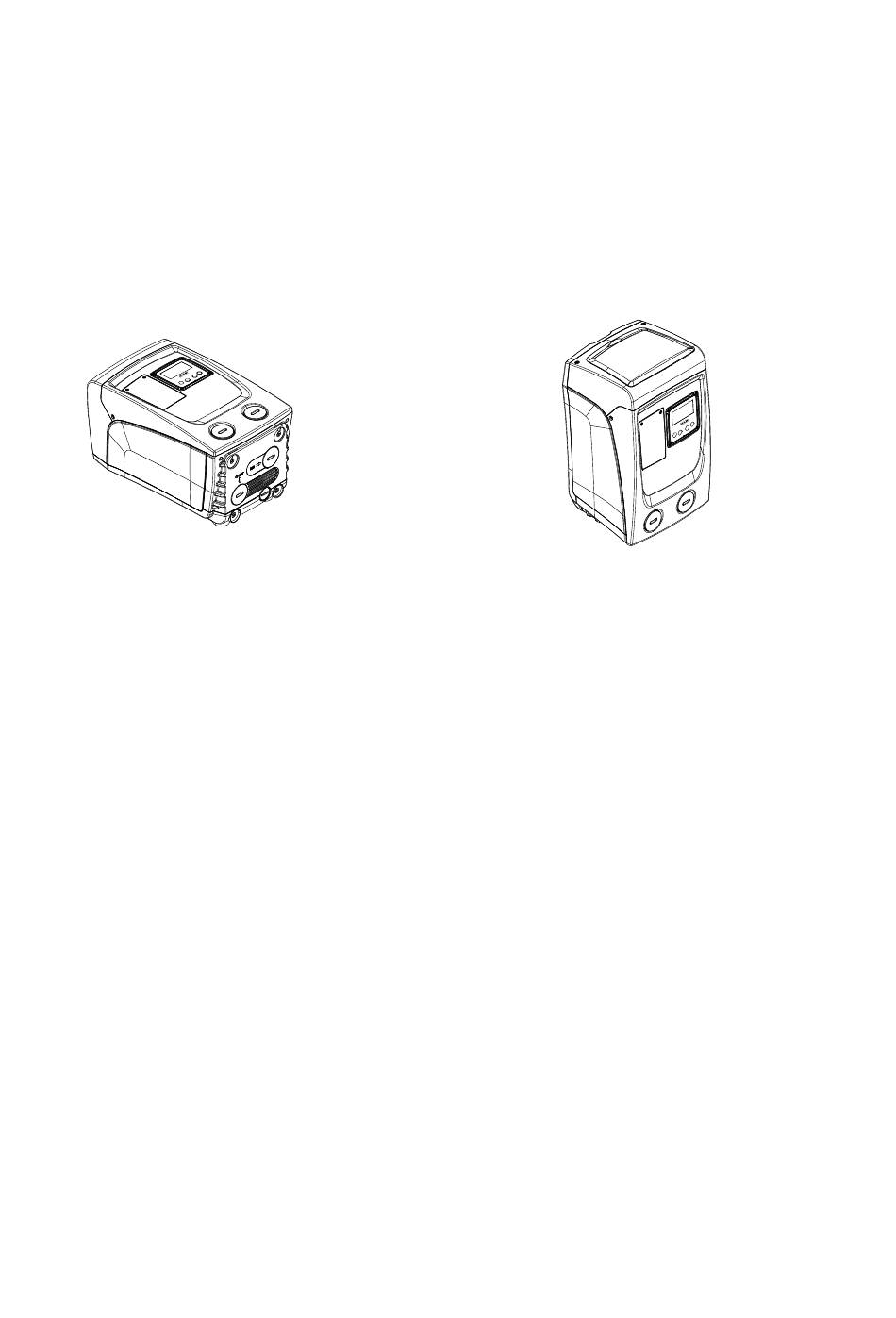

Система может быть инсталлирована в 2 различных конфигурациях: горизонтальное положение (Рис.4) или вертикальное положение (Рис.5).
1.2 Описание интегрированного инвертора
Интегрированное электронное управление системы - типа инвертора, использует датчики расхода, давления и температуры,
встроенные в систему.
С помощью этих датчиков, система включается и выключается автоматически, в зависимости от потребностей пользователя, а также
способна самостоятельно обнаруживать наличие неисправности, предотвращать и сообщать о ней.
Управление при помощи инвертора обеспечивает несколько функций, наиболее важные из которых, для насосных систем, - это
поддержание постоянного давления на подаче и энергосбережение.
• Инвертор способен поддерживать постоянное давление гидравлического контура, изменяя скорость вращения электрического
насоса. При работе без инвертора электрический насос не способен модулировать работу, и при увеличении требуемого расхода
скорости обязательно снижается давление, или наоборот; тем самым, мы получаем слишком высокое давление при низком расходе
или слишком низкое давление при повышенной потребности на подаче.
• Изменяя скорость вращения, в зависимости от мгновенной потребности пользователя, инвертор ограничивает мощность,
предоставленную электрическому насосу до необходимого минимума, для того, чтобы обеспечить удовлетворение запроса. Работа
без инвертора предусматривает непрерывную работу электрического насоса и всегда только на максимальной мощности.
Для конфигурации параметров смотрите разделы 4-5.
1.3 Интегрированный расширительный бак
Система поставляется в комплекте с интегрированным расширительным баком общей емкостью 1 литр. Основные функции
расширительного бака:
• сохранение гибкости системы, для предотвращения гидравлических ударов;
• обеспечение запаса воды, которая, в случае небольших утечек, дольше поддерживает давление в установке и отдаляет по времени
ненужные перезапуски системы, которые иначе происходили бы непрерывно;
• обеспечьте достаточное давление воды при открытии крана (или другого устройства) в течение времени, необходимого для запуска
системы и достижения правильной скорости вращения.
Функцией встроенного расширительного бака не является обеспечение запаса воды таким образом, чтобы уменьшить срабатывания
системы (запросы от пользовательского устройства, а не утечки из системы). Можно добавить к установке расширительный бак
требуемого объема, подключив его в точке подачи установки (не всасывания). В случае горизонтальной установки можно соединиться
с не используемым устьем подачи. При выборе резервуара нужно учитывать, что количество сбрасываемой воды также зависит от
параметров SP и RP, задаваемых в системе (пар. 4-5). Расширительный сосуд предварительно заряжен воздухом под давлением через
клапан, доступный из ниши для экстренного обслуживания (Сх. 1, Сторона F). Величина предварительной нагрузки, с которой
поставляется расширительный бак, соответствует параметрам SP и RP, заданным по умолчанию, и соответствует следующим
соотношениям:
Pair = SP – RP – 0.7 бар
То есть, изготовитель:
Рисунок 4
Где:
- Pair = значение давления воздуха в бар
- SP = контрольная точка (5.3.1) в бар
- RP = Уменьшение давления для нового включения (5.5.1) в бар
Pair = 3 – 0.3 – 0.7 = 2.0 бар / 43.5 – 4.3 – 10.1 = 29 psi
РУССКИЙ
233
Рисунок 5
