9.2 - Montaż naścienny
Produkt został przygotowany również do montażu naściennego, do którego należy wykorzystać dostępny oddzielnie zestaw montażowy DAB.

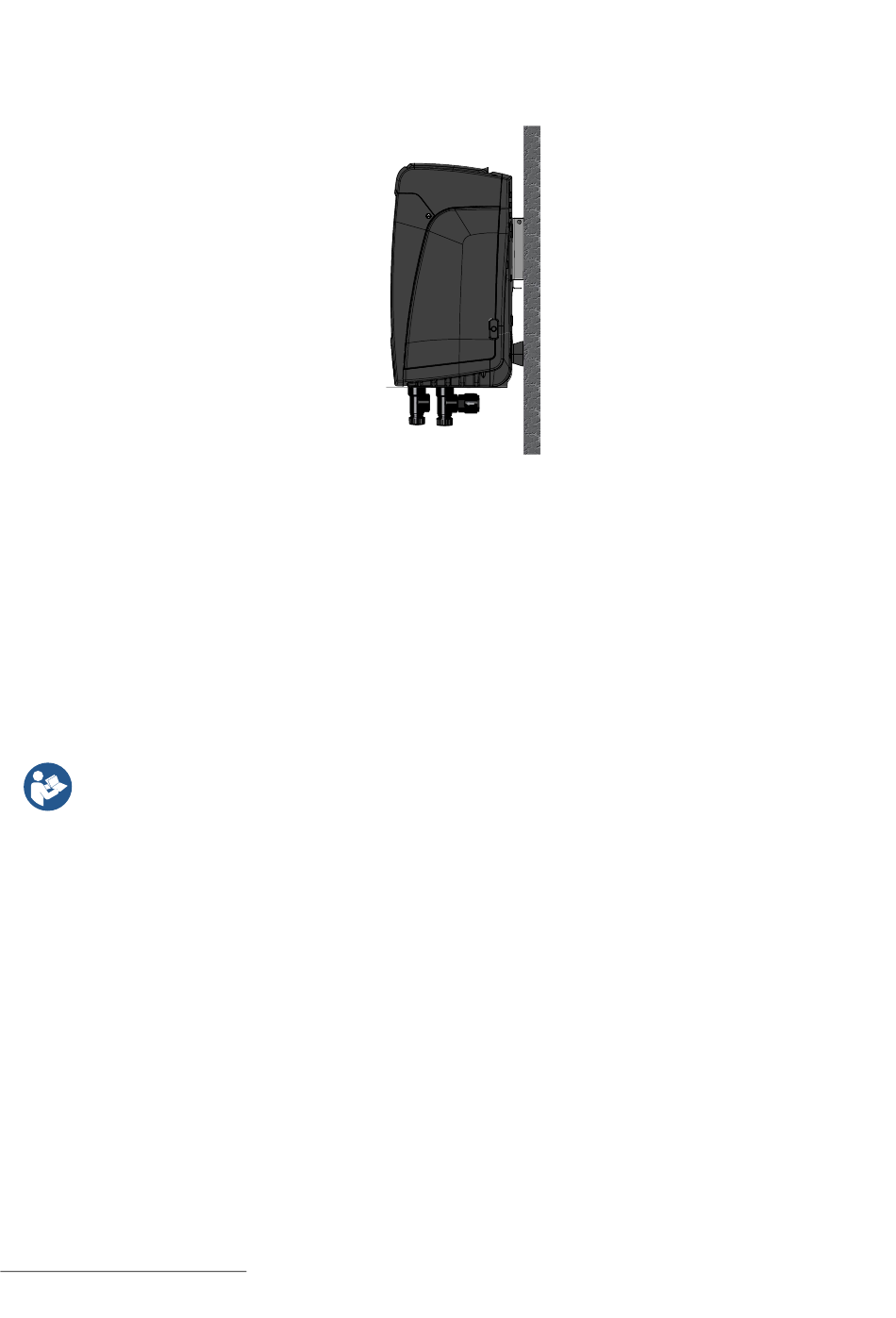

Sposób montażu naściennego został przedstawiony na Rys.20.
9.3 . Zespoły wielopompowe
9.3.1 - Wprowadzenie do systemów wielopompowych
Jako system wielopompowy rozumie się zespół pompowania utworzony przez zespół pomp, których systemy odprowadzenia podłączone są do
tego samego kolektora zbiorczego. Urządzenia komunikują się między sobą za pomocą odpowiedniego łącza (bezprzewodowego). Maksymalna
liczba urządzeń, które można połączyć w jeden zespól, wynosi 2.
Zespół wielopompowy wykorzystywany jest głównie do:
• zwiększania wydajności hydraulicznej w porównaniu do jednego urządzenia.
• zapewnienia ciągłości działania w przypadku uszkodzenia jednego urządzenia.
• podziału mocy maksymalnej.
9.3.2 - Wykonanie instalacji wielopompowej
Instalacja hydrauliczna powinna zostać wykonana w jak najbardziej symetryczny sposób, aby uzyskać równomierne rozłożenie obciążenia na
wszystkie pompy. Wszystkie pompy powinny zostać podłączone do jednego kolektora odprowadzającego.
Aby zapewnić prawidłowe działanie zespołu zwiększającego ciśnienie, wszystkie jednostki powinny posiadać jednakowe:
• podłączenia hydrauliczne,
• prędkość maksymalną (parametr RM)
Podłączone firmware Esybox Mini3 muszą być wszystkie takie same. Po wykonaniu instalacji hydraulicznej należy wykreować
zespół pompujący wykonując połączenie wireless urządzeń (patrz roz. 5.5.4)
9.3.3 - Komunikacja bezprzewodowa
Urządzenia komunikują się pomiędzy sobą i przekazują sygnały dotyczące natężenia przepływu i ciśnienia z wykorzystaniem sieci
bezprzewodowej.
9.3.4 - Podłączenie i ustawienie wejść
Wejścia jednostki sterującej służą do aktywacji funkcji pływaka, setpoint pomocniczego, wyłączenia systemu, funkcji niskiego ciśnienia na ssaniu.
Funkcje są oznaczone odpowiednio symbolami pływaka (F4).
Parametry ustawień wejść są częścią parametrów wrażliwych, więc ustawienie jednego z nich na dowolnym urządzeniu wiąże się z
automatycznym wyrównaniem na wszystkich urządzeniach. Parametry związane z aktywacją wielopompową
9.3.5 - Parametry właściwe dla systemów wielopompowych
Wejścia centrali sterowania służą do aktywowania funkcji pływaka, ustawień pomocniczych, wyłączania systemu oraz niskiego ciśnienia na
zasysaniu. Wyświetlane w menu parametry, w odniesieniu do systemów wielopompowych, klasyfikowane są w następujący sposób:
• parametry tylko do odczytu.
• parametry o znaczeniu lokalnym.
• parametry konfiguracji systemu wielopompowego, które dzielą się na::
• parametry wrażliwe
• parametry, których ujednolicenie jest fakultatywne
(4)
Dostępne w wersjach firmware ≥ 4.4.x ze zintegrowanym systemem łączności i funkcją Zespołów Wielokrotnych
(4)
POLSKI
Rysunek 20
336
