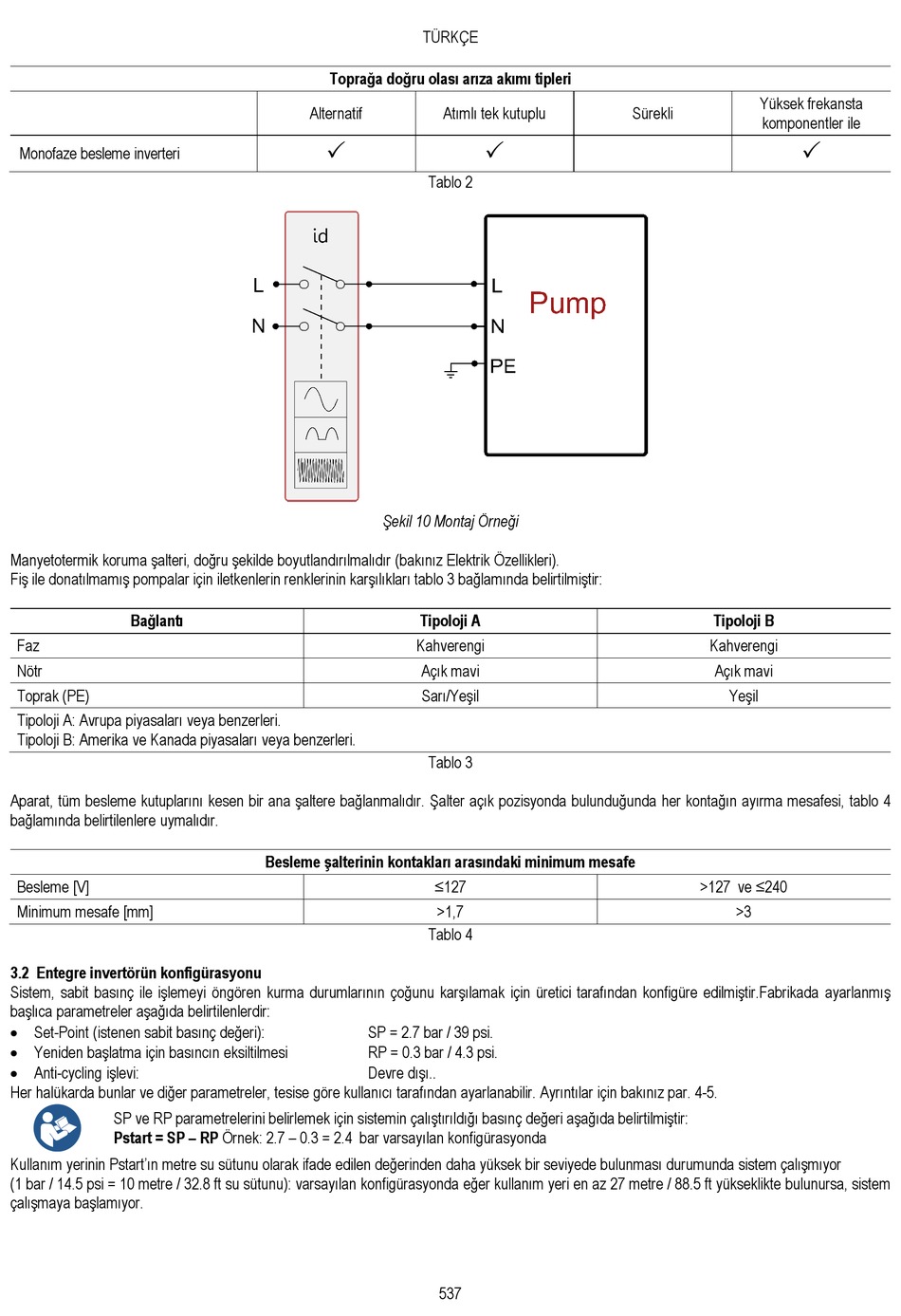

DAB esybox mini 3 Installations- Und Wartungsanleitungen Seite 539

Monofaze besleme inverteri
Manyetotermik koruma şalteri, doğru şekilde boyutlandırılmalıdır (bakınız Elektrik Özellikleri).
Fiş ile donatılmamış pompalar için iletkenlerin renklerinin karşılıkları tablo 3 bağlamında belirtilmiştir:
Bağlantı
Faz
Nötr
Toprak (PE)
Tipoloji A: Avrupa piyasaları veya benzerleri.
Tipoloji B: Amerika ve Kanada piyasaları veya benzerleri.
Aparat, tüm besleme kutuplarını kesen bir ana şaltere bağlanmalıdır. Şalter açık pozisyonda bulunduğunda her kontağın ayırma mesafesi, tablo 4
bağlamında belirtilenlere uymalıdır.
Besleme [V]
Minimum mesafe [mm]
3.2 Entegre invertörün konfigürasyonu
Sistem, sabit basınç ile işlemeyi öngören kurma durumlarının çoğunu karşılamak için üretici tarafından konfigüre edilmiştir.Fabrikada ayarlanmış
başlıca parametreler aşağıda belirtilenlerdir:
• Set-Point (istenen sabit basınç değeri):
• Yeniden başlatma için basıncın eksiltilmesi
• Anti-cycling işlevi:
Her halükarda bunlar ve diğer parametreler, tesise göre kullanıcı tarafından ayarlanabilir. Ayrıntılar için bakınız par. 4-5.
SP ve RP parametrelerini belirlemek için sistemin çalıştırıldığı basınç değeri aşağıda belirtilmiştir:
Pstart = SP – RP Örnek: 2.7 – 0.3 = 2.4 bar varsayılan konfigürasyonda
Kullanım yerinin Pstart'ın metre su sütunu olarak ifade edilen değerinden daha yüksek bir seviyede bulunması durumunda sistem çalışmıyor
(1 bar / 14.5 psi = 10 metre / 32.8 ft su sütunu): varsayılan konfigürasyonda eğer kullanım yeri en az 27 metre / 88.5 ft yükseklikte bulunursa, sistem
çalışmaya başlamıyor.
TÜRKÇE
Toprağa doğru olası arıza akımı tipleri
Alternatif

Tablo 2
Şekil 10 Montaj Örneği
Tipoloji A
Kahverengi
Açık mavi
Sarı/Yeşil
Tablo 3
Besleme şalterinin kontakları arasındaki minimum mesafe
≤127
Tablo 4
SP = 2.7 bar / 39 psi.
RP = 0.3 bar / 4.3 psi.
Devre dışı..
Atımlı tek kutuplu

>1,7
537
Yüksek frekansta
Sürekli
komponentler ile

Tipoloji B
Kahverengi
Açık mavi
Yeşil
>127 ve ≤240
>3
