System przeznaczony jest do przesyłania wody pitnej.
System nie może być wykorzystywany do pompowania słonej wody, gnojówki, cieczy palnych, żrących lub wybuchowych (np.:
ropy naftowej, benzyny, rozpuszczalników), tłuszczy, olejów lub produktów spożywczych.
System może ssać wodę, którego poziom nie przekracza głębokości 8 m (odległość pomiędzy lustrem wody a otworem
zasysającym pompy).
W przypadku wykorzystywania systemu do zasilania wodą gospodarstw domowych należy stosować się do miejscowych
przepisów organów zajmujących się zarządzaniem zasobami wodnymi.
Podczas określania miejsca montażu upewnić się, że:
• wartość napięcia i częstotliwość, podane na tabliczce znamionowej pompy, są zgodne z danymi instalacji elektrycznej zasilania.
• podłączenie elektryczne zostanie wykonane w suchym miejscu, zabezpieczonym przed możliwością ewentualnego zalania.
•
Instalacja uziemiająca powinna być zgodna z normami.
Ewentualna pozostałość niewielkiej ilości wody wewnątrz produktu jest pozostałością po procesie testowania.
W przypadku braku pewności, że pompowana woda wolna jest od ciał obcych, należy na wejściu do systemu zamontować filtr wychwytujący
zanieczyszczenia.
Montaż filtra na otworze zasysania powoduje obniżenie osiągów hydraulicznych systemu, proporcjonalnie do strat obciążeniowych
powodowanych przez filtr (ogólnie, im większa wydajność filtracji, tym większy spadek osiągów).
Konfigurację montażu (pionową lub poziomą) należy wybrać z uwzględnieniem możliwych podłączeń do instalacji, położenia panelu interfejsu
użytkownika oraz dostępnego miejsca, określanego w oparciu o niżej podane wskazówki. Możliwość instalacji na ścianie, patrz par.8.2.
2.1 - Konfiguracja pionowa
Przykręcić cztery nóżki z gumy znajdujące się w opakowaniu w
odpowiednie gniazda z mosiądzu po stronie C. Pmieścić system

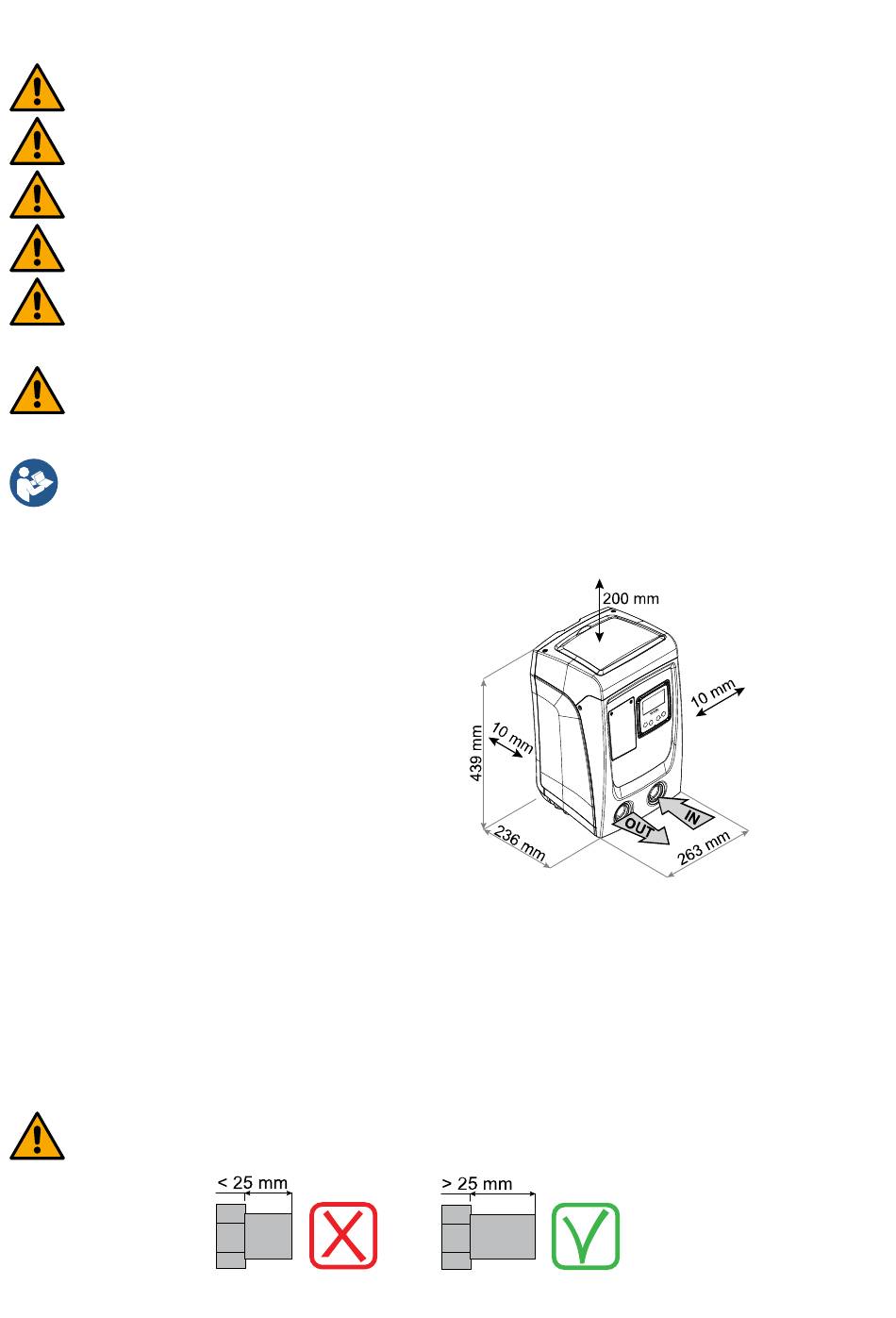

w miejscu docelowym, uwzględniając gabaryty podane na Rys.6.
• Należy bezwzględnie zachować odległość co najmniej 10 mm
pomiędzy ścianą E systemu oraz ewentualną ścianą pomieszczenia,
co pozwoli zapewnić odpowiednią wentylację przez kraty. Jeżeli
przewiduje się opróżnienie systemu za pomocą jego drzwi
odprowadzających i nie z instalacji pozostawić dodatkową,
prawidłową odległość do manewru korka odprowadzającego.
• Odległość co najmniej 10mm pomiędzy stroną B systemu i miejscem
manewru jest konieczna, aby zagwarantować wyjście kabla zasilania
w kierunku wtyczki sieci.
•
Należy zachować odległość co najmniej 200 mm pomiędzy ścianą A
systemu a otaczającymi przedmiotami, co umożliwi demontaż
pokrywy i uzyskanie dostępu do wnęki technicznej.
W przypadku nierównego podłoża odkręcać nogę, która nie opiera się na podłożu, regulując jej wysokość aż do zetknięcia się nogi z podłożem,
co zapewni stabilność systemu. System powinien zostać ustawiony w bezpieczny i stabilny sposób, zapewniając pion osi. Zabrania się ustawiania
systemu w położeniu nachylonym.
2.1.1 Podłączenia hydrauliczne
Wyjąć korek połączeniowy na WEJŚCIU za pomocą śrubokręta. Wykonać połączenie na wejściu przez wlot na powierzchni F oznaczony "IN" na
Rys. 6 (przyłącze ssące).
Wyjąć korek połączeniowy na WYJŚCIU za pomocą śrubokręta. Wykonać połączenie wyjściowe przez wlot na powierzchni F oznaczonej "OUT"
na Rys. 6 (przyłącze ssące).
Wszystkie połączenia hydrauliczne między instalacją a systemem, do którego jest ona podłączona, to mosiężne złączki z gwintem wewnętrznym
1" GAS.
W przypadku zamiaru podłączenia produktu do instalacji za pomocą złączek o średnicy większej, niż zwykle używany rozmiar
1" przewodu rurowego (np.: tuleja w przypadku połączeń 3 częściowych), upewnić się, że gwint zewnętrzny 1" GAS złączki
przekracza o co najmniej 25 mm wyżej podany rozmiar (patrz Rys.7)
POLSKI
311
Rysunek 6
Rysunek 7
