DEUTSCH LEGENDE Folgende Symbole wurden im Dokument verwendet: ALLGEMEINE GEFAHRENSITUATION. Die nicht erfolgte Einhaltung der nach dem Symbol angeführten Vorschriften kann Schäden an Personen und Dingen verursachen. STROMSCHLAGGEFAHR. Die nicht erfolgte Einhaltung der nach dem Symbol angeführten Vorschriften kann große Gefahren für die Unversehrtheit von Personen bewirken.

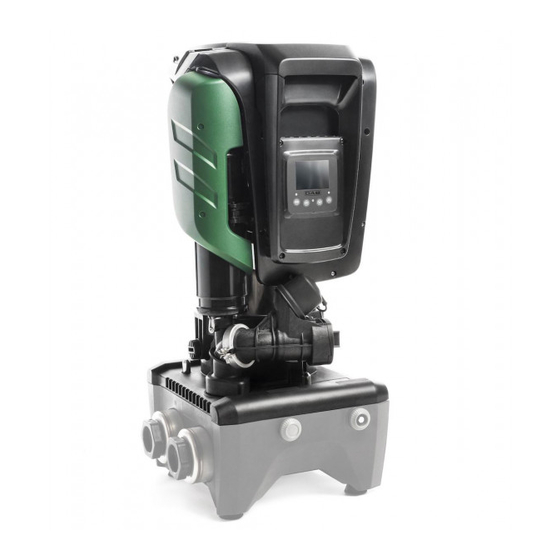

DEUTSCH Abbildung 1 1.3 Integrierter Inverter Die in das System integrierte elektronische Invertersteuerung ist vom Typ Inverter und verwendet zwei Drucksensoren (einen Saug- und einen Drucksensor) und Temperatursensoren. Mit Hilfe dieser Sensoren schaltet sich das System je nach Bedarf des Benutzers automatisch ein und aus, wobei ein konstanter Förderdruck aufrechterhalten wird.
DEUTSCH Das Gerät wurde für den Betrieb in Umgebungen mit Temperaturen zwischen 0°C und 55°C entwickelt (ausgenommen die Gewährleistung der Stromversorgung: siehe Abschn. 8.6.14 „AntiFreeze-Funktion”). Bei Einsatz des Systems für die häusliche Wasserversorgung müssen die örtlichen Vorschriften der verantwortlichen Einrichtungen für die Verwaltung der Wasserversorgungsquellen beachtet werden. Bei Bestimmung des Installationsstandortes ist Folgendes sicherzustellen: Die auf dem Typenschild aufgeführte Spannung und Frequenz der Pumpe entsprechen den Daten des •...
DEUTSCH Verwenden Sie die Langlöcher an der Basis, um die Pumpe am Boden zu befestigen Abbildung 4 Öffnen Sie die Verschlüsse mit dem dafür vorgesehenen Schlüssel und bewahren Sie sie im technischen Fach auf Schmieren Sie mit dem mitgelieferten Fett die O- Ring-Dichtungen Druck- Saugkrümmern.
DEUTSCH Befestigen Pumpe mitgelieferten Schraubenschlüssel an die Dockbasis. Um sicherzustellen, dass die Befestigung erfolgreich ist, prüfen Sie, ob der grüne Ring der Zentrierstifte sichtbar ist. Legen Sie den Schlüssel nach Gebrauch auf die Pumpenhaken. Wenn der Schlüssel verloren geht oder bricht, kann er leicht mit einem 10 mm (13/32 Zoll) Steckschlüssel ersetzt werden.
DEUTSCH Es sind vier Konfigurationen vorgesehen, wie in Abbildung 8 gesehen werden kann. Abbildung 8 Wenn die Installation des Systems vom Typ "Vordruckbetrieb" ist, empfiehlt es sich, einen Kugelhahn (am Anfang der Saugleitung) vorzusehen. Auf diese Weise wird die gesamte Leitung, vor dem Einschalten der Pumpe gefüllt (Par. 5.1). Sollte die Installation vom Typ „selbstansaugender Betrieb”...
DEUTSCH Deaktivierung des Rückschlagventils bei Vordruckbetrieb! Saugbetrieb Vordruckbetrieb Abbildung 9 Trocknen Sie eventuelle Wasserrückstände im technischen Bereich. 5.2 Max. Saugdruck (Unterdruckpumpe) Es ist wichtig, dass der Einlassdruck immer niedriger ist als der maximal zulässige Betriebsdruck der Pumpe, wie in der Tabelle angegeben. 5.3 Druckerhöhungsanlagen Jede Pumpe ist, je nach Modell, durch einen maximal erreichbaren Solldruck (ohne Druckbeaufschlagung der Ansaugung) gekennzeichnet.
Seite 133
DEUTSCH Die Netzspannung kann sich beim Starten der Elektropumpe ändern. Abhänig von anderen angeschlossenen Geräten kann sich die Netzspannung in der Qualität verändern. Die Netzspannung muss dem Motorentypenschild entsprechen. Die unten aufgeführten Schaltpläne absolut einhalten: L-N-Erde, Einphasenversion U-V-W-Erde, Dreiphasen-Version Abbildung 10 Wir empfehlen, die Installation gemäß...
DEUTSCH Abb. 2 Installationsbeispiel Das Gerät muss über einen Hauptschalter verfügen, der alle Speisepole unterbricht. Bei offenem Schalter muss der Abstand zwischen den einzelnen Kontakten den Werten der Tabelle 3 entsprechen. Die Kabelverschraubung, die mit dem Klemmenkasten geliefert wird, bindet den Außendurchmesser des Kabelmantels in einem Bereich zwischen 7 und 13 mm.
DEUTSCH Das System schaltet sich ein und prüft die Wasserversorgung. Wenn es einen regelmäßigen Wasserfluss feststellt, wird die Pumpe angefüllt und beginnt mit der Druckerhöhung. Funktionsweise Sobald die Elektropumpe befüllt ist, beginnt das Gerät gemäß den konfigurierten Parametern mit seiner regulären Funktionsweise: Es schaltet sich automatisch bei Öffnung des Wasserhahns ein, liefert Wasser mit dem eingestellten Druck (SP), hält den Druck auch bei Öffnen anderer Wasserhähne aufrecht und bleibt automatisch nach der Zeit T2 stehen, sobald die Ausschaltbedingungen erreicht wurden (T2 kann vom Benutzer eingestellt werden, Werkswert 10 Sek.).
DEUTSCH Menü Der komplette Aufbau aller Menus und alle seine Bestandteile sind in Tabelle 6 aufgeführt. Zugang zu den Menus Vom Hauptmenü hat man auf zwei Weisen Zugang zu den verschiedenen Menus: Direktzugang mit Tastenkombination Zugang mit Name über Displaymenü 7.1 Direktzugang mit Tastenkombination Der Zugang zum gewünschten Menü...
Seite 137
DEUTSCH An der Pumpe der Platine An der Pumpe abgegebene abgegebene Leistung Leistung Pumpenphasen- Pumpenphasen- Drucksensor strom Höchstgeschwindigkeit strom entfernt liegend Umdrehungen pro Funktion niedriger Druck Temperaturableiter Aktive Vorrichtungen Minute in der Ansaugung Temperaturableiter Grenzwert niedriger Max. kontemporäre Höchstansaugdruck Druck in der Ansaugung Vorrichtungen Einschaltstunden Arbeitsstunden...
DEUTSCH Parameter, die sich automatisch in allen Geräten nach Aufforderung des Anwenders anreihen können. Es wird toleriert, dass sie je nach Gerät unterschiedlich sind. Nur örtlich bedeutende Einstellungswerte. Nur lesbare Werte. Tabelle 6 7.2 Zugang mit Name über Displaymenü Man erhält Zutritt zur Auswahl der verschiedenen Menüs nach ihren Namen. Aus dem Hauptmenü geht man zur Menüauswahl und drückt eine beliebige Taste ^ oder v.
DEUTSCH 7.3 Aufbau der Menuseiten Auf der Hauptseite erscheinen stets: Status: Betriebsstatus (z.B. Standby, Go, Fehler, Eingangsfunktionen) Motorumdrehungen: Wert in [rpm] Druck: Wert in [bar] oder [psi], je nach der eingegebenen Maßeinheit. Leistung: Wert in [kW] der von der Vorrichtung aufgenommenen Leistung. Stand/Leistung WiFi und Bluetooth über entsprechende Ikonen Anschluss zwischen Telefon und verfügbarer Pumpe durch Symbol Haus mit Tropfen angegeben Bei Störung werden folgende Anzeigen angezeigt:...
DEUTSCH 7.4 Blockierung Parametereinstellung über Password Die Vorrichtung verfügt über ein Schutzsystem, das über Passwort funktioniert. Wird ein Passwort eingestellt, werden die Parameter der Vorrichtung zugänglich und sichtbar, aber sie können nicht verändert werden. Das Passwort-Verwaltungssystem befindet sich im Menu „technischer Kundendienst”...
DEUTSCH Abbildung 17 Anzeige des Leistungshistogramms 8.1.11 Mehrfachpumpensystem Zeigt den Systemstatus an, wenn eine Multi-Inverter-Installation vorliegt. Falls die Kommunikation nicht vorliegt, wird ein Symbol mit nicht vorhandener oder unterbrochener Kommunikation angezeigt. Sind mehrere miteinander verbundene Vorrichtungen vorhanden, erscheinen die jeweiligen Symbole. Das Symbol zeigt eine Pumpe, darunter erscheinen die Zustandsmerkmale der Pumpe. Je nach dem Betriebsstatus erscheinen die Anzeigen wie in Tabelle 9 angegeben.
DEUTSCH 8.2.3 LA: Sprache Anzeige einer der folgenden Sprachen: • Italienisch • Englisch • Französisch • Deutsch • Spanisch • Holländisch • Schwedisch • Türkisch • Slowenisch • Rumänisch • Russisch • Thailändisch • Portugiesisch 8.2.4 TE: Anzeige der Ableitertemperatur 8.2.5 BT: Anzeige der Temperatur der Elektronikkarte 8.3 Sollwert-Menu Vom Hauptmenu aus gleichzeitig die Tasten „MODE”...
DEUTSCH Die Eingabe eines zu hohen Drucks (SP, P1, P2, P3, P4) gegenüber den Leistungen der Pumpe kann die falsche Angabe von Fehlern aufgrund Wassermangels BL hervorrufen; in diesem Fall den eingestellten Druck senken. 8.4 Handbuchmenu Vom Hauptmenu aus gleichzeitig die Tasten „SET” und “^” und “˅“ gedrückt halten, bis die Seite des Handmenus auf dem Bildschirm erscheint (oder das Auswahlmenu durch Drücken von ^ oder ˅...
DEUTSCH verschiedener Konfigurationsparameter: Mit der Taste MODE können die Menuseiten durchlaufen werden, die Tasten ^ und ˅ ermöglichen jeweils die Erhöhung oder Senkung des betreffenden Parameters. Um das laufende Menu zu verlassen und zum Hauptmenu zurückzukehren, SET drücken. 8.5.1 RP: Einstellung der Druckminderung für den Neustart Drückt die Druckminderung aus, im Vergleich zu „SP”, wodurch der Neustart der Pumpe ausgelöst wird.
DEUTSCH ein mit einem Balken versehenes Symbol bedeutet eine konfigurierte Vorrichtung die zum Netz gehört, jedoch nicht festgestellt wurde. Auf dieser Seite werden nicht alle im Äther vorhandenen Vorrichtungen angezeigt, sondern nur die Vorrichtungen, die unserem Netz zugeordnet wurden. Lediglich die Ansicht der Vorrichtungen des eigenen Netzes ermöglicht den Betrieb von mehreren analogen Netzen, die gemeinsam im Wireless-Radius existieren, ohne dabei Überschneidungen zu kreieren;...
DEUTSCH Die Funktion Erfassung Niederdruck in der Ansaugung führt zur Sperre des Systems nach der Zeit T1 (siehe T1: Verzögerung Niederdruck). Wenn die Sperre auftritt, wird das Symbol F4 auf der Hauptseite angezeigt. Die beiden unterschiedlichen Einstellungen (automatische oder manuelle Rückstellung) unterscheiden sich durch die Wiederherstellungsart, nachdem die Pumpe gesperrt wurde: Im Modus automatische Rückstellung ist es notwendig, dass der Ansaugdruck auf einen höheren Wert als der Grenzwert PK über •...
DEUTSCH 8.6.8 NA: Aktive Vorrichtungen Stellt die Höchstzahl der Vorrichtungen ein, die am Pumpvorgang beteiligt sind. Kann Werte zwischen 1 und der Anzahl der vorhandenen Vorrichtungen aufweisen (max. 4). Der Default-Wert für NA ist N, d.h. die Anzahl der in der Kette vorhandenen Vorrichtungen;...
DEUTSCH beträgt 2 Stunden. Wenn die Zeit ET einer Vorrichtung verfallen ist, wird die Startreihenfolge des Systems neu zugewiesen und die Vorrichtung mit der verfallenen Zeit auf die minimale Priorität gebracht. Diese Strategie hat das Ziel, die Vorrichtung, die bereits gearbeitet hat, am wenigsten zu benutzen und die Arbeitszeit zwischen den verschiedenen Maschinen, die die Gruppe bilden, auszugleichen.
DEUTSCH Allgemeine Freischaltung des Motors durch externes Signal (NO) + Reset der rückstellbaren Sperrungen Allgemeine Freischaltung des Motors durch externes Signal (NC) + Reset der rückstellbaren Sperrungen Reset der rückstellbaren Sperrungen NO Niederdruck-Signaleingang NO, automatische und manuelle Rückstellung Niederdruck-Signaleingang NC, automatische und manuelle Rückstellung Niederdruckeingang NO nur manuelle Rückstellung Niederdruckeingang NC nur manuelle Rückstellung...
DEUTSCH Verhalten der Hilfs-Setpoint-Funktion in Abhängigkeit von Ix und Eingang Wert Anzeige im Konfiguration Eingang Eingangsstatus Funktion Parameter Ix Display Ein bestimmter zusätzlicher Setpoint Abwesend Keine nicht aktiv Aktiv mit hohem Signal am Eingang (NO) Ein bestimmter zusätzlicher Setpoint Vorhanden aktiv Ein bestimmter zusätzlicher Setpoint Abwesend...
DEUTSCH O2: Einstellen der Funktion des Ausgangs 2 8.6.4 Der Ausgang 2 teilt den Betriebsstatus des Motors mit. Der Ausgang ermöglicht die Anwendung eines sauberen Kontakts, der normalerweise geöffnet ist. Dem Parameter O2 werden die Werte und die Funktionen laut Tabelle 17 zugewiesen. Konfiguration der mit den Ausgängen verbundenen Funktionen OUT1 OUT2...
DEUTSCH 9. RESET UND WERKSEINSTELLUNGEN 9.1 Generelle System-Rücksetzung Um eine System-Rücksetzung durchführen zu können, die 4 Tasten gleichzeitig 2 Sek. lang gedrückt halten. Dieser Vorgang stimmt mit der Trennung der Stromversorgung überein, die vollständige Ausschaltung abwarten und erneut Strom zuführen. Die Rücksetzung löscht nicht die vom Benutzer gespeicherten Einstellungen.
DEUTSCH Antifreeze 1(Freigeschaltet)) Funktion I1 0 (deaktiviert) 0 (deaktiviert) Funktion I2 0 (deaktiviert) Funktion I3 0 (deaktiviert) Funktion I4 Funktion des Ausgangs 1 Funktion des Ausgangs 2 Passwort ändern Anti-Cycling-Funktion AY 0 (Ausgeschaltet) Tabelle 18 10. SCHUTZVORRICHTUNGEN Die Vorrichtung ist mit Schutzsystemen für den Schutz der Pumpe, des Motors, der Versorgungsleitung und des Inverters ausgestattet Je nach Fehlerart, kann der Schutz den Motor stoppen, aber bei Rückstellung der normalen Umstände kann eine automatische sofortige Annullierung erfolgen oder nach einer bestimmten Zeit infolge einer automatischen Rückstellung.
DEUTSCH und aus: Auch die kleinste Leckage (wenige ml) bewirkt einen Druckabfall, der wiederum den Start der Elektropumpe auslöst. Die elektronische Steuerung des Systems ist in der Lage, die vorhandene Leckage auf der Grundlage des Häufigkeitsintervalls festzustellen. Die Anticycling-Funktion kann ausgeschlossen oder in der Modalität Basic oder Smart aktiviert werden (Abschn. 8.6.12). Die Modalität Basic sieht vor, dass sich, sobald das Zeitintervall festgestellt wurde, die Pumpe ausschaltet und in Standby für die manuelle Wiederherstellung bleibt.
DEUTSCH Blockierung bei Linienversorgungsspannung Diese stellt sich wieder her, sobald wieder eine Außerhalb der Spezifikation spezifizierte Spannung erreicht wird Diese stellt sich wieder her, sobald die Temperatur der Blockierung Überhitzung Leistungsendstufen eine spezifizierte Spannung erreicht Leistungsendstufen - ein Versuch alle 10 Minuten mit insgesamt 6 Versuchen Blockierung bei Überstrom im Motor - ein Versuch jede Stunde mit insgesamt 24 Versuchen...
DEUTSCH Verzeichnis der Parameter mit lokaler Bedeutung an der Vorrichtung: BK Helligkeit • TK Einschaltzeit Hintergrundbeleuchtung • RI Umdrehungen/Min. in manueller Modalität • AD Adressenkonfiguration • IC Reservekonfiguration • RF Nullsetzen von Fehlern und Warnungen • Feineinstellungsparameter Die Parameter, die notwendigerweise in der gesamten Kette aus Regulierungsgründen angeglichen sein müssen. Verzeichnis der Feineinstellungsparameter: SP Sollwertdruck •...
Seite 157
DEUTSCH • O2 Funktion des Ausgangs 2 • RM Maximale Geschwindigkeit 11.1.6 Erststart Mehrfachpumpensystem Die hydraulischen und elektrischen Anschlüsse des ganzen Systems wie im Kap. 5 und Abschn. 6.1 beschrieben ausführen. Die Vorrichtungen einschalten und die Assoziationen so vornehmen, wie beschrieben in Abschnitt 8.5.5 - AS: Assoziation der Vorrichtungen 11.1.7 Regulierung Mehrfachpumpe Wenn ein Mehrfachpumpensystem eingeschaltet wird, erfolgt automatisch eine Zuweisung der Adressen und über einen Algorithmus wird eine...
Füllstand eines Tanks, der von einem Schwimmer versorgt wird, dessen Befüllung zu steuern; mit dem Signal, das von einer Zeitschaltuhr kommt, ist es möglich, den Sollwert von SP auf P1 zu verändern, um die Bewässerung zu versorgen. Diese Signale in oder aus dem System werden von einer Steuerbox verarbeitet, die separat im DAB-Katalog erworben werden kann. 11.1.13 Modbus Über die gleiche Kommunikationsbox, die im vorherigen Abschnitt beschrieben wurde, ist es...
• Lokale Aktualisierungen über APP DCONNECT Sicherstellen, dass die letzte Version der APP DConnect DAB innerhalb des App Store und Google Play herunter geladen wird und alle Genehmigungsanforderungen, Policy und “terms and conditions” bestätigt werden, die im Bildschirm des Smartphones erscheinen.
Seite 160
DEUTSCH Auswahl des gewünschten Produkts Anleitungen für den direkten Anschluss Sobald Sie Ihr Smartphone und Ihr Produkt verbinden ("lokale Verbindung"), prüft die APP, ob ein Software-Update verfügbar ist. Im guten Fall erscheint ein Popup auf dem Bildschirm der APP. Drücken Sie die Taste "Download" im Popup-Fenster, um die Update-Software auf Ihr Smartphone herunterzuladen. HINWEIS: Diese Software bleibt innerhalb der APP verfügbar, um spätere Aktualisierungen anderer Esybox Maxes zu erleichtern, und bleibt gültig, bis eine neue Aktualisierungssoftware zur Verfügung gestellt und dann ersetzt wird.
Sie den Vorgang wiederholen können. 12.3 DSYNC DAB-Produkte mit integriertem DConnect kommen in den Genuss intelligenter Lösungen, die dem Benutzer bei der Erstkonfiguration und Nutzung des Produkts helfen. Durch DSync können Sie Zeit für die erste Konfiguration und Software-Aktualisierung der Esybox Max sparen, die Teil einer neuen Druckerhöungsgruppe sein wird.
Fällen erforderlich sein können (z.B. Leerung des Gerätes zwecks Aufbewahrung während eines Gebrauchsstillstands). 13.1 Werkzeugzubehör DAB liefert das Produkt mit einem Zubehörwerkzeug ( Schlüssel ), das für die Durchführung der Arbeiten am System während der Installation und für alle außerordentlichen Wartungsarbeiten nützlich ist. (Abb.19) Das zugehörige Werkzeug dient für: Öffnung und Schließen Dock, Entfernen VNR, Bewegung der Verschlüsse.
DEUTSCH 13.2 Entleeren des Geräts Soll das im Gerät befindliche Wasser entleert werden, wie folgt vorgehen: 1. Trennen Sie die Stromversorgung ab; 2. Den Auslasshahn, der dem System am nächsten liegt, öffnen, um das System drucklos zu machen, und es so weit wie möglich entleeren; 3.
DEUTSCH Trennen Sie die Stromversorgung ab. Entfernen Sie die Hebeösenschraube im oberen Bereich, indem Sie diese abschrauben (Abb.22). Während des Betriebs ist darauf zu achten, dass keine Verunreinigungen (flüssig oder fest) in den Motor gelangen. Betätigen Sie die Motorwelle mit Hilfe eines Schlitzschraubendrehers, indem Sie sie durch die Schiene drehen, die auf ihrer Oberseite sichtbar bleibt.
Entfernen Sie den Ring vom Ausgleichsbehälter (Abb.25b). Überprüfen Sie den O-Ring (Abb.25c) und ersetzen Sie ihn, falls er beschädigt ist (es sei denn, er wird bereits auf dem DAB-Ersatzteil montiert geliefert; in diesem Fall kann er zusammen mit dem zu ersetzenden Behälter verschrottet werden).
Seite 166
DEUTSCH 1. Leckage in der Anlage. 1. Anlage überprüfen, Leckage feststellen und beheben. 2. Rad oder hydraulisches 2. Gerät demontieren und Verstopfungen entfernen (Kundendienst). Rot: ausgeschaltet Teil verstopft. 3. Absaugleitung überprüfen, Ursache des Lufteintritts feststellen und Die Pumpe schaltet sich Weiß: eingeschaltet nicht aus.
