5.1.5 - PO: Visning av effektförbrukning
Elpumpens effektförbrukning i [kW].
Om max. tillåten effekt överskrids blinkar mätvärdet bredvid beteckningen PO.
5.1.6 - C1: Visning av fasström
Motorns fasström i [A].
Under symbolen för fasström C1 kan det visas en blinkande rund symbol. Om max. tillåten ström överskrids blinkar beteckningen C1 för att
signalera att överströmsskyddet snart kommer att utlösas.
5.1.7 - SV : Matningsspänning
Finns endast på vissa modeler.
5.1.8 - SR : Matningsområde
Finns endast på vissa modeller.
Anger matningsspänningens avlästa område. Kan anta följande värden: [110-127] V eller [220-240] V. Ifall området inte är fastställt antar fältet
värdet "- -".
5.1.9 - TE: Visning av avledarens temperatur
Visar värmeavledarens temperaturvärde.
5.1.10- PKm : Uppmätt tryck vid insug
Finns endast på modeller med KIWA.
5.1.11 - Drifttimmar och antal starter
Anger anordningens antal timmar med eltillförsel, pumpens drifttimmar och motorns antal starter på tre olika rader.
5.1.12 - PI: Histogram över effekt
Visar ett histogram över effekttillförseln i fem staplar. Histogrammet anger hur lång tid pumpen har varit i drift vid en viss effektnivå. På den
horisontella axeln finns staplarna över de olika effektnivåerna. Den vertikala axeln visar hur lång tid pumpen har varit i drift vid en viss effektnivå
(% av tiden jämfört med den totala tiden).

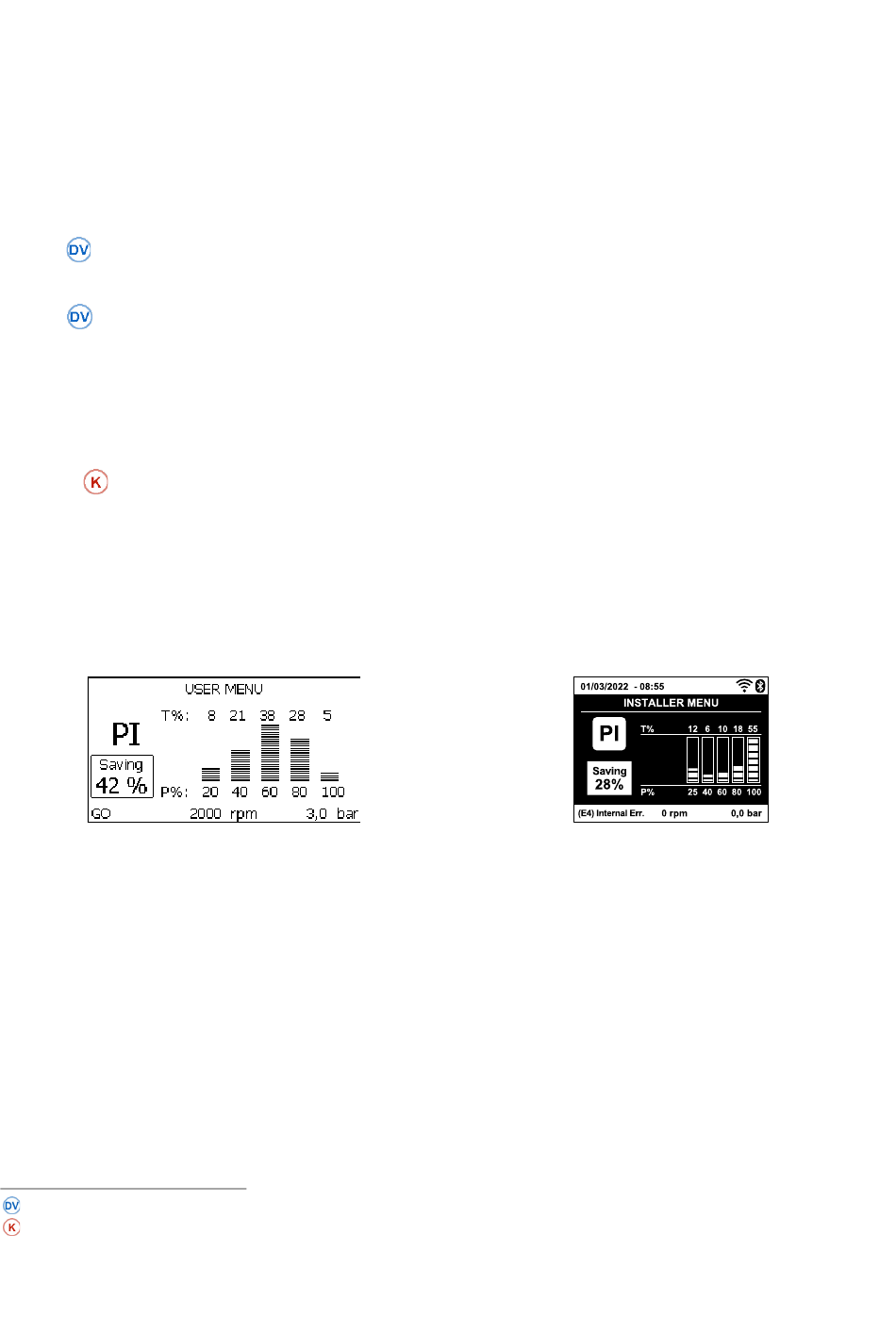

Fig. 17.1: Visning av histogram över effekt
5.1.13 - Utgående flöde
Sidan visar två räkneverk för flödet. Det första visar totalt tillfört flöde från apparaten. Det andra visar ett delräkneverk som kan nollställas av
användaren. Delräkneverket kan nollställas på denna sida genom att knappen ˅ trycks ned i 2 sekunder.
5.1.14 - NT: Visning av nätverkskonfigurationer
Information om nätverksanslutningar och kontaktdonet för seriell anslutning. Kontaktdonet för seriell anslutning kan visas i sin helhet genom att du
trycker på knappen ^.
5.1.15 - VE: Visning av version
Information om pumpens hårdvaruversion, serienummer och macadress.
5.1.16 - FF: Visning av fel och varningar (Larmlista)
Visning i kronologisk ordning av fel som har uppstått under systemets funktion. Under symbolen FF visas två siffror x/y som anger det visade felet
(x) respektive det totala antalet fel (y). Till höger om dessa siffror visas en indikation om typen av visat fel. Använd knapparna ˄ och ˅ för att
bläddra i larmlistan: Tryck på knappen ˅ för att bläddra tillbaka i larmlistan fram till det äldsta felet. Tryck på knappen ˄ för att bläddra framåt i
Tillgängliga parametrar enbart i version DUAL VOLTAGE (matningsspänning 230 V/115 V)
Tillgängliga parametrar i version KIWA
(2) Gäller för programvaruversioner ≤ 4.x.x
(3) Gäller för programvaruversioner ≥ 4.3.x som är utrustade med integrerad anslutning
(4) Gäller för programvaruversioner ≥ 4.4.x som är utrustade med funktionen Flera enheter
SVENSKA
(2)
(3) (4)
432
Fig. 17.2: Visning av histogram över effekt
(3) (4)
