10.1 Narzędzie podręczne

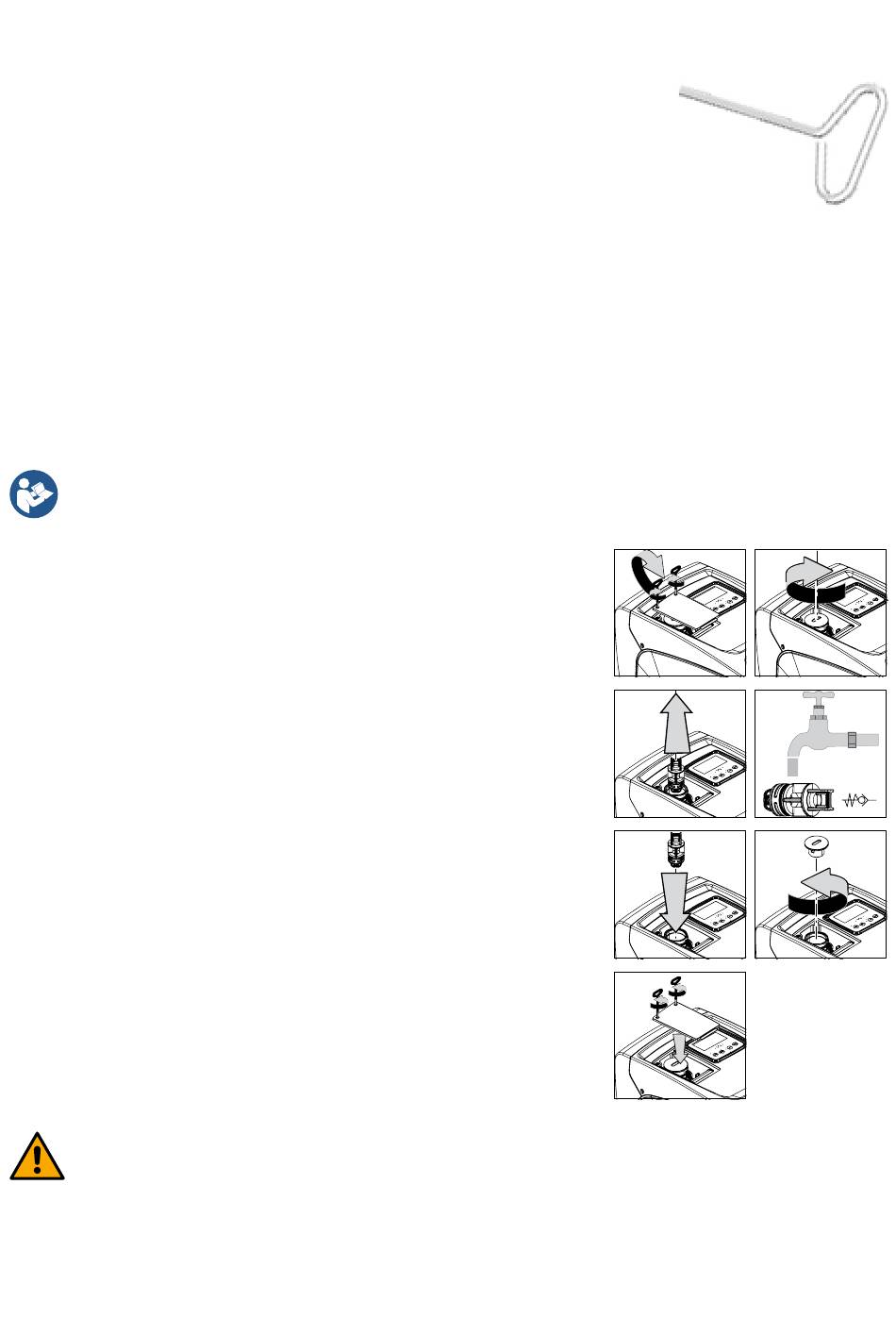

DAB dostarcza na wyposażeniu produktu metalowy klucz sześciokątny (Rys.21) użyteczny do wykonania
na systemie wyjątkowych czynności konserwacyjnych lub przewidzianych podczas instalacji.
W szczególności, zastosować klucz do czynności ukierunkowania panela interfejsu opisanych w par. 2.2.2
lub do otwarcia drwiczek punktu konserwacji obok tegoż panela interfejsu.
W przypadku, gdy klucz zostanie zagubiony lub uszkodzony czynność może zostać użyta używając
sześciokątnego klucza standardowego na 2mm.
10.2 - Opróżnianie systemu
W przypadku konieczności opróżniania systemu z wody znajdującej się w jego wnętrzu, stosować się do poniższej procedury:
1. odłączyć zasilanie elektryczne;
2. otworzyć znajdujący się najbliżej systemu zawór odprowadzenia, co umożliwi obniżenie ciśnienia w instalacji i jej opróżnienie;
3. jeżeli w bliskiej odległości za systemem znajduje się zawór odcinający (którego montaż jest zalecany), należy go zamknąć, aby uniemożliwić
napływ wody do instalacji na odcinku znajdującym się pomiędzy systemem a pierwszym otwartym zaworem;
4. przerwać ciągłość przewodu zasysającego w miejscu znajdującym się możliwi najbliżej systemu (zaleca się montaż zaworu odcinającego
w bliskiej odległości przed systemem), tak aby przewód zasysający nie został całkowicie opróżniony;
5. zdemontować korek na otworze spustowym (Rys.1 Strona E jeśli konfiguracja pionowa; Rys.1 Strona C jeśli konfiguracja pozioma) i pozwolić na
wypływ wody z wnętrza urządzenia (ok.1.5 litra);
6. woda, która znajduje się w instalacji odprowadzenia za wbudowanym w system zaworem zwrotnym, będzie mogła wypłynąć w momencie
odłączenia systemu i zdemontowania korka drugiego otworu odprowadzającego (o ile nie jest wykorzystywany).
Pomimo zasadniczego opróżnienie systemu, w jego wnętrzu pozostaje niewielka ilość wody. Podczas manewrowania systemem
po czynności opróżnienia może zdarzyć się, że będzie ona wypływać z systemu.
10.3 - Zawór zwrotny
W systemie znajduje się wbudowany zawór zwrotny, który jest niezbędny do poprawnego
działania systemu. Obecność w wodzie ciał stałych lub piasku może powodować
nieprawidłowe działanie zaworu, a tym samym całego systemu. Należy zatem wykorzystywać
czystą wodę oraz zamontować ewentualnie filtry na wlocie do systemu. Jeżeli mimo tego
stwierdzone zostanie nieprawidłowe działanie zaworu zwrotnego, może zostać on
zdemontowany z systemu, a następnie oczyszczony i/lub wymieniony zgodnie z poniższą
procedurą:
1. usunąć drzwiczki dostępu punktu wyjątkowej konserwacji (Rys.1 Strona F) poluzowując 2
śruby zamykania za pomocą odpowiedniego narzędzia. Zaleca się nie usuwać całkowicie
śrub, tak aby wykorzystać je przy wyciąganu drzwiczek. Nie spowodować przypadkowego
dostania się śrub do wnętrza systemu po usunięciu drzwiczek (Rys.22);
2. przy pomocy śrubokręta usunąć korek na 1"1/4 tak, aby uzyskać dostęp do zaworu
zwrotnego (Rys.22);
3. przy pomocy szczypiec wyciągnąć, bez obracania, kartusz zaworu zwrotnego naciskając
odpowiednio mostek ad hoc (Rys.22): czynność wymaga odpowiedniego użycia siły;
4. wyczyścić zawór pod bieżącą wodą, sprawdzić czy nie jest uszkodzony, w razie potrzeby
wymienić;
5. ponownie wprowadzić kartusz wraz z jego gniazdem: czynność wymaga odpowiedniej siły
przy kompresji 2 uszczelek O-Ring (Rys.22);
6. Przykręcić korek 1"1/4, aż do odpowiedniego momentu: jeżeli kartusz nie zostanie
popchnięty odpowiednio do gniazda ponowne przykręcenie korka przywróci go do
odpowiedniej pozycji (Rys.22);
7. przywrócić do pierwotnego stanu drzwiczki i przykręcić 2 śruby (Rys.22).
Jeżeli podczas czynności konserwacji zaworu zwrotnego jedna lub większa liczba uszczelek o-ring zostanie zgubiona lub
uszkodzona, należy je wymienić. W przeciwnym przypadku system nie będzie pracował poprawnie.
POLSKI
339
Rysunek 21
Rysunek 22
