Geadviseerd wordt de installatie uit te voeren volgende aanwijzingen in de handleiding in overeenstemming met de wetten,
richtlijnen en normen die van kracht zijn op de plaats waar het apparaat wordt gebruikt, afhankelijk van de toepassing.
Het product in kwestie bevat een inverter waarin continue spanningen en stromen aanwezig zijn met hogefrequentiecomponenten (zie Tabel 2).
Inverter monofasevoeding
De thermomagnetische veiligheidsschakelaar moet correct gedimensioneerd zijn (zie Elektrische kenmerken). Voor pompen zonder stekker
komen de kleuren van de aders overeen met hetgeen is aangegeven in de Tabel 3:
Aansluiting
Fase
Nul
Aarde (PE)
Type A: Europese en gelijkgestelde markten.
Type B: Amerikaanse, Canadese en gelijkgestelde markten.
Het apparaat moet worden verbonden met een hoofdschakelaar die alle voedingspolen verbreekt. Als de schakelaar in open stand is, moet de
scheidingsafstand van elk contact de waarde hebben die staat vermeld in Tabel 4.
Voeding [V]
Min. afstand [mm]
3.2 Configuratie van de geïntegreerde inverter
Het systeem is door de fabrikant geconfigureerd om te voldoen aan de meestvoorkomende installatiesituaties waarin wordt gewerkt met constante
druk. De belangrijkste parameters die in de fabriek zijn ingesteld zijn als volgt:
• Set-Point (waarde van de gewenste constante druk): SP = 2.7 bar / 39 psi.
• Verlaging van de druk voor herstart
• Anticyclingfunctie:
Deze en andere parameters kunnen echter voor elke installatie op zich door de gebruiker worden ingesteld. Zie par. 4-5 voor de specificaties.
Voor de bepaling van de parameters SP en RP heeft de druk waarbij het systeem start de volgende waarde:
Pstart = SP – RP Voorbeeld: 2.7 – 0.3 = 2.4 bar / 39 – 4.3 = 34.8 psi in de standaardconfiguratie.
Het systeem functioneert niet als het gebruikspunt zich op een grotere hoogte bevindt dan het equivalent in meter-waterkolom van Pstart (neem
in aanmerking dat 1 bar / 14.5 psi = 10 m / 32.8 ft Wk): voor de standaardconfiguratie geldt dat als het gebruikspunt zich op minstens 27 m / 88.5
ft hoogte bevindt, het systeem niet start.
NEDERLANDS
Types mogelijke lekstromen naar aarde
Wisselstroom


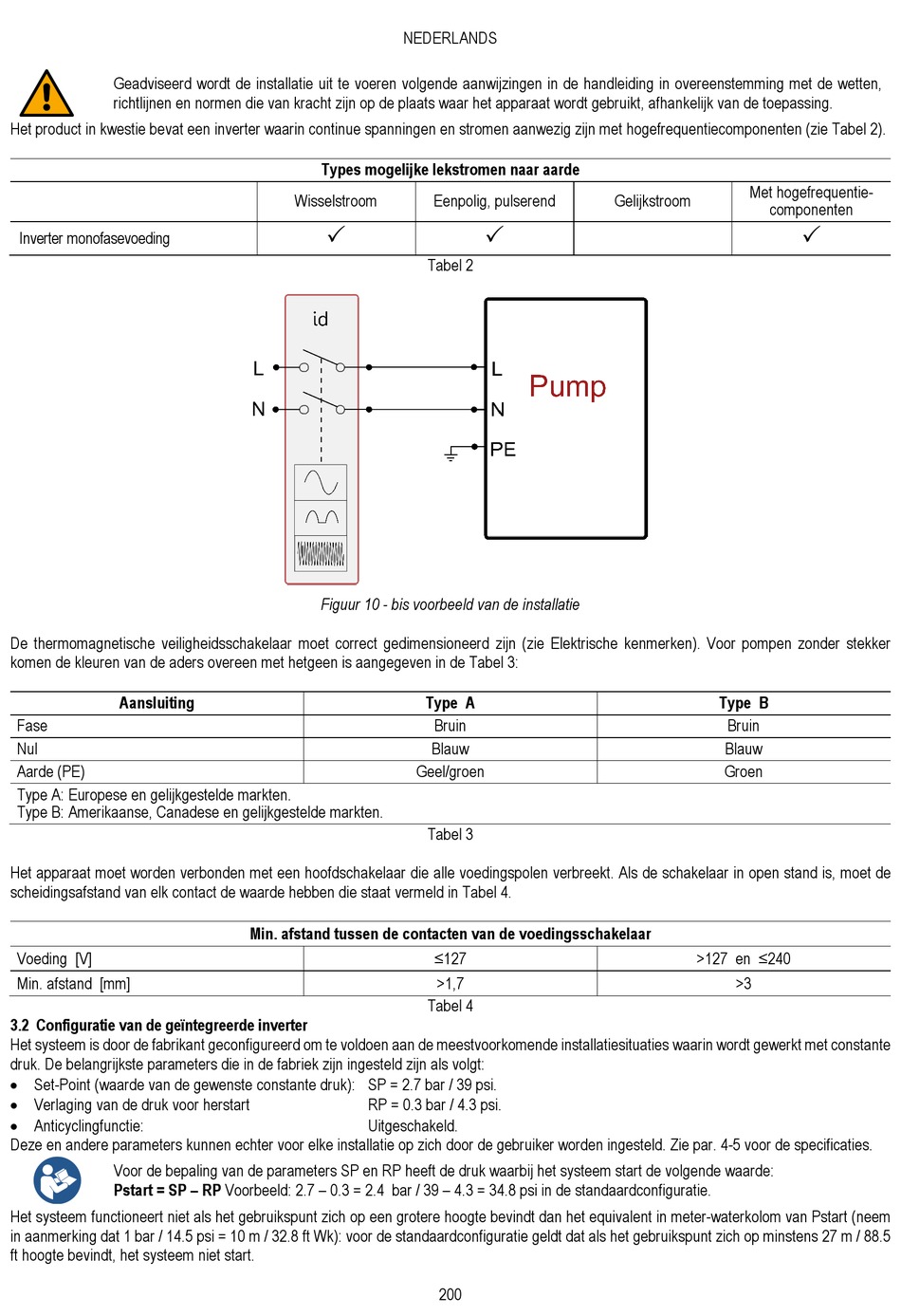

Figuur 10 - bis voorbeeld van de installatie
Geel/groen
Min. afstand tussen de contacten van de voedingsschakelaar
RP = 0.3 bar / 4.3 psi.
Uitgeschakeld.
Eenpolig, pulserend

Tabel 2
Type A
Bruin
Blauw
Tabel 3
≤127
>1,7
Tabel 4
200
Met hogefrequentie-
Gelijkstroom
componenten
Type B
Bruin
Blauw
Groen
>127 en ≤240
>3

