Figura 13.1: Meniu derulant
Meniurile vizualizabile sunt MAIN, UTILIZATOR, MONITOR, şi apoi apare o a patra rubrică MENIU EXTINS; această rubrică permite extinderea
numărului de meniu vizualizate. Selecţionând MENIU EXTINS va apărea un pop-up care solicită introducerea unei chei de acces (PASSWORD).
Cheia de acces coincide cu combinaţia de taste utilizată pentru accesul direct (Tabelul 7) şi permite expansiunea vizualizării meniurilor din meniul
corespunzător cheii de acces la toate cele cu prioritate inferioară. Ordinea meniurilor este: Utilizator, Monitor, Setpoint, Manual, Instalator,
Asistenţă Tehnică. Selecţionând o cheie de acces, meniurile deblocate sunt disponibile pentru 15 minute sau până când nu se dezactivează
manual prin intermediul rubricii "Ascunde meniu avansat" care apare în secţiunea meniu când se utilizează cheia de acces.

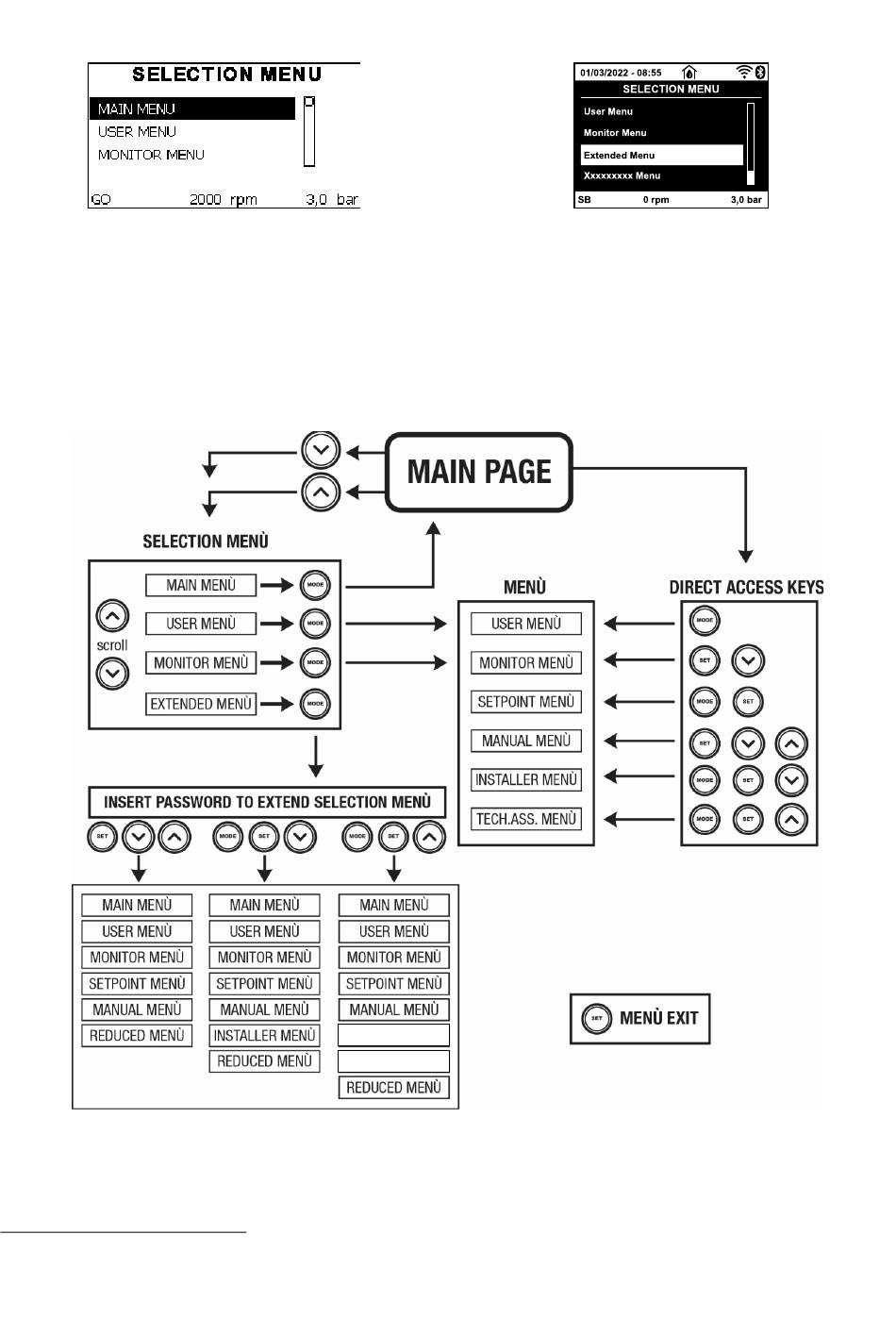

În Fig.14 este ilustrată schema de funcţionare pentru selecţionarea meniurilor.
În centrul paginii se găsesc meniurile, la dreapta se ajunge prin intermediul selecţiei directe prin combinaţie de taste, la stânga se ajunge prin
intermediul sistemului de selecţie cu meniu fereastră. În centrul paginii se găsesc meniurile, la dreapta se ajunge prin intermediul selecţiei directe
prin combinaţie de taste, la stânga se ajunge prin intermediul sistemului de selecţie cu meniu fereastră.
(2) Aplicabil la versiuni firmware ≤ 4.x.x
(3) Aplicabil la versiunile de firmware ≥ 4.3.x cu conectivitate integrată
(4) Aplicabil la versiunile de firmware ≥ 4.4.x cu conectivitate integrată și funcționalitate de Grupuri Multiple
ROMÂNĂ
(2)
INSTALLER MENÙ
TECH.ASS. MENÙ
Figura 14 Schema posibilelor accesuri la meniur
465
Figura 13.2: Meniu derulant
(3) (4)
