5.5.1 - RP: Ρύθμιση της μείωσης πίεσης για επανεκκίνηση
Εκφράζει τη μείωση πίεσης, συγκριτικά με την τιμή SP που προκαλεί την επανεκκίνηση της αντλίας. Για παράδειγμα, εάν η πίεση setpoint είναι 3,0 [bar]
και το RP είναι 0,5 [bar], η επανεκκίνηση γίνεται στα 2,5 [bar]. Η τιμή RP μπορεί να ρυθμιστεί από ελάχιστο 0,1 έως μέγιστο 1 [bar]. Σε ιδιαίτερες
περιπτώσεις (σε περίπτωση, π.χ. ενός setpoint χαμηλότερου από το ίδιο το RP) μπορεί να περιοριστεί αυτόματα. Για τη διευκόλυνση του χρήστη, στη
σελίδα ρύθμισης του RP εμφανίζεται και κάτω από το σύμβολο RP η πραγματική πίεση επανεκκίνησης, δείτε Σχ.18.1-18.2.

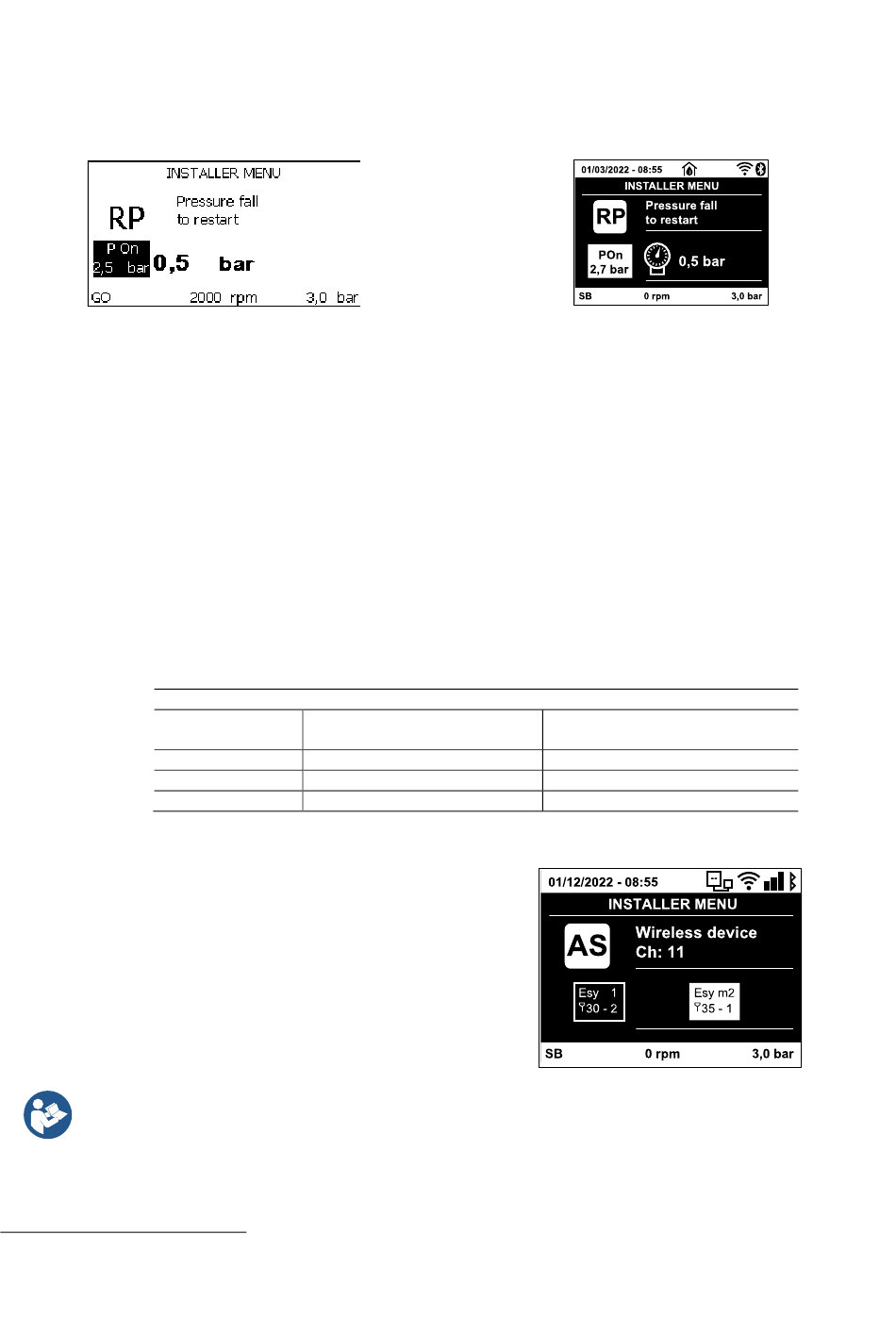

Σχήμα 18.1: Ρύθμιση της πίεσης επανεκκίνησης
5.5.2 - OD: υπολογία εγκατάστασης
Πιθανές τιμές 1 και 2 σχετικά με άκαμπτη εγκατάσταση και ελαστική εγκατάσταση. Η συσκευή παραδίδεται από το εργοστάσιο ρυθμισμένη στη
λειτουργία 1, που είναι κατάλληλη για τις περισσότερες εγκαταστάσεις. Σε περίπτωση διακυμάνσεων πίεσης που δεν μπορούν να σταθεροποιηθούν
μέσω των παραμέτρων GI και GP, μεταβείτε στη λειτουργία 2.
ΣΗΜΑΝΤΙΚΟ: Στις δυο διαμορφώσεις αλλάζουν και οι τιμές των παραμέτρων ρύθμισης GP και GI. Επιπλέον, οι τιμές των GP και GI που έχουν
ρυθμιστεί στη λειτουργία 1 περιέχονται σε διαφορετική μνήμη από τις τιμές των GP και GI που έχουν ρυθμιστεί στη λειτουργία 2. Έτσι, για παράδειγμα,
η τιμή του GP στη λειτουργία 1, μεταβαίνοντας στη λειτουργία 2, αντικαθίσταται από την τιμή του GP στη λειτουργία 2 αλλά διατηρείται και ανακτάται
κατά την επιστροφή στη λειτουργία 1. Η ίδια τιμή όταν προβάλλεται στην οθόνη έχει διαφορετικό βάρος στη μία ή την άλλη λειτουργία, καθώς ο
αλγόριθμος ελέγχου είναι διαφορετικός.
5.5.3 - MS: Σύστημα μέτρησης
Ρυθμίζει το σύστημα μονάδας μέτρησης, διεθνές ή Αγγλο-αμερικάνινο. Τα μεγέθη που απεικονίζονται φαίνονται στον Πίνακα 13.
ΣΗΜΕΙΩΣΗ: Η ροή σε Αγγλο-αμερικάνινο μονάδα μέτρησης (gal/ min) εμφανίζεται αν υιοθετηθεί ένας συντελεστής μετατροπής ίσος με 1 gal = 4.0 λίτρα,
που αντιστοιχεί στο μετρικό γαλόνι.
5.5.4 - AS: Συσχετισμός συσκευών
Δίνει τη δυνατότητα να
σύνδεση/αποσύνδεση με το πολύ 2 συμβατά στοιχεία:
• Άλλη αντλία Esybox Mini 3 για λειτουργία σε αντλητικό συγκρότημα
αποτελούμενο το πολύ από 2 στοιχεία
Στη σελίδα AS απεικονίζονται τα εικονίδια των διαφόρων συσκευών που
είναι συνδεδεμένες με ένα ακρωνύμιο αναγνώρισης και τη σχετική
ισχύ λήψης. Το σταθερό αναμμένο εικονίδιο σημαίνει συσκευή συνδεδεμένη
που λειτουργεί σωστά. Το διαγραμμένο εικονίδιο σημαίνει συσκευή που
έχει διαμορφωθεί ως μέρος του δικτύου αλλά δεν έχει εντοπιστεί.
Σε αυτή τη σελίδα δεν απεικονίζονται όλες οι συσκευές που υπάρχουν στη γραμμή, αλλά μόνο η συσκευές που έχουν συσχε-τιστεί
με το δίκτυό μας. Η εμφάνιση μόνο των συσκευών του δικτύου επιτρέπει τη λειτουργία πολλαπλών αναλογικών δικτύων που
συνυπάρχουν στην εμβέλεια δράσης του ασύρματου δικτύου χωρίς να δημιουργούνται ασάφειες. Με αυτό τον τρόπο ο χρήστης δεν
βλέπει τα στοιχεία που δεν ανήκουν στο σύστημα άντλησης.
Από αυτή τη σελίδα του μενού επιτρέπεται η σύνδεση και αποσύνδεση στοιχείου του προσωπικού ασύρματου δικτύου. Κατά την εκκίνηση του
μηχανήματος, το λήμμα του μενού AS δεν παρουσιάζει καμία σύνδεση διότι δεν έχει συσχετιστεί καμία συσκευή. Υπό αυτές τις συνθήκες εμφανίζεται
(2) Εφαρμόζεται στις εκδόσεις firmware ≤ 4.x.x
(3) Εφαρμόζεται στις εκδόσεις firmware ≥ 4.3.x που είναι εφοδιασμένες με ενσωματωμένη συνδεσιμότητα
(4) Εφαρμόζεται στις εκδόσεις firmware ≥ 4.4.x που είναι εφοδιασμένες με ενσωματωμένη συνδεσιμότητα και λειτουργία Πολλαπλών Μονάδων
Μονάδες μέτρησης που απεικονίζονται
Μέγεθος
Πίεση
Θερμοκρασία
Ροή
Πίνακας 13 Σύστημα μονάδας μέτρησης
(3)
εισέλθετε στον τρόπο
ΕΛΛΗΝΙΚΑ
Σχήμα 18.2: Ρύθμιση της πίεσης επανεκκίνησης
(2)
Μονάδα μέτρησης
Διεθνής
bar
°C
l/min
λειτουργίας
509
Μονάδα μέτρησης
Αγγλο-αμερικάνινο
psi
°F
gal/min
(3) (4)
