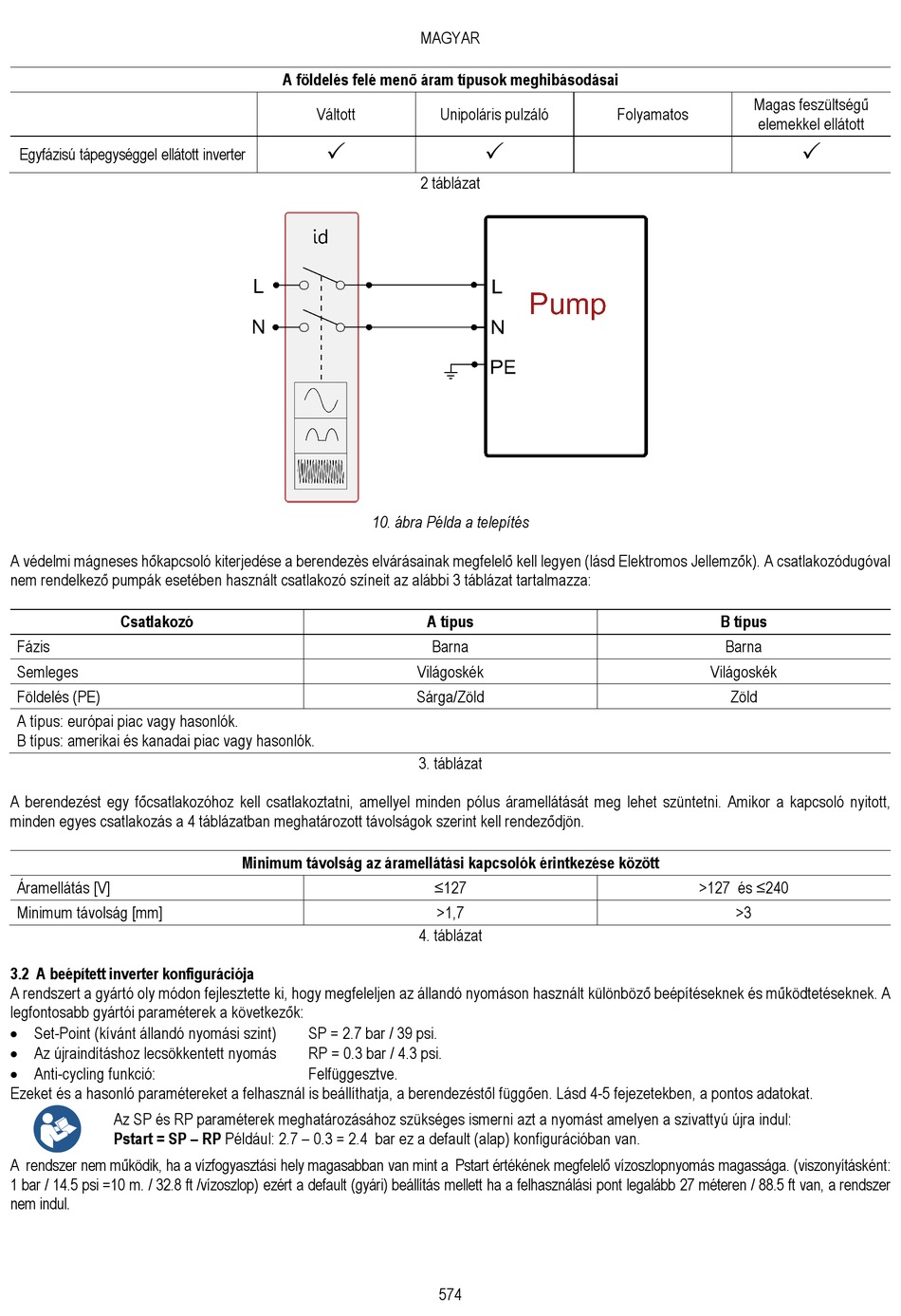

Egyfázisú tápegységgel ellátott inverter
A védelmi mágneses hőkapcsoló kiterjedése a berendezès elvárásainak megfelelő kell legyen (lásd Elektromos Jellemzők). A csatlakozódugóval
nem rendelkező pumpák esetében használt csatlakozó színeit az alábbi 3 táblázat tartalmazza:
Csatlakozó
Fázis
Semleges
Földelés (PE)
A típus: európai piac vagy hasonlók.
B típus: amerikai és kanadai piac vagy hasonlók.
A berendezést egy főcsatlakozóhoz kell csatlakoztatni, amellyel minden pólus áramellátását meg lehet szüntetni. Amikor a kapcsoló nyitott,
minden egyes csatlakozás a 4 táblázatban meghatározott távolságok szerint kell rendeződjön.
Áramellátás [V]
Minimum távolság [mm]
3.2 A beépített inverter konfigurációja
A rendszert a gyártó oly módon fejlesztette ki, hogy megfeleljen az állandó nyomáson használt különböző beépítéseknek és működtetéseknek. A
legfontosabb gyártói paraméterek a következők:
• Set-Point (kívánt állandó nyomási szint)
• Az újraindításhoz lecsökkentett nyomás
• Anti-cycling funkció:
Ezeket és a hasonló paramétereket a felhasznál is beállíthatja, a berendezéstől függően. Lásd 4-5 fejezetekben, a pontos adatokat.
Az SP és RP paraméterek meghatározásához szükséges ismerni azt a nyomást amelyen a szivattyú újra indul:
Pstart = SP – RP Például: 2.7 – 0.3 = 2.4 bar ez a default (alap) konfigurációban van.
A rendszer nem működik, ha a vízfogyasztási hely magasabban van mint a Pstart értékének megfelelő vízoszlopnyomás magassága. (viszonyításként:
1 bar / 14.5 psi =10 m. / 32.8 ft /vízoszlop) ezért a default (gyári) beállítás mellett ha a felhasználási pont legalább 27 méteren / 88.5 ft van, a rendszer
nem indul.
A földelés felé menő áram típusok meghibásodásai
Váltott

10. ábra Példa a telepítés
Minimum távolság az áramellátási kapcsolók érintkezése között
SP = 2.7 bar / 39 psi.
RP = 0.3 bar / 4.3 psi.
Felfüggesztve.
MAGYAR
Unipoláris pulzáló

2 táblázat
A típus
Barna
Világoskék
Sárga/Zöld
3. táblázat
≤127
>1,7
4. táblázat
574
Magas feszültségű
Folyamatos
elemekkel ellátott
B típus
Barna
Világoskék
Zöld
>127 és ≤240
>3

