2.2.3 Czynności napełniania - Montaż typu powyżej i poniżej poziomu wody
W zależności od położenia względem lustra wody do pompowania, montaż systemu może zostać określony jako „powyżej poziomu wody" lub
„poniżej poziomu wody". W szczególności montaż określany jest jako „powyżej poziomu wody" w przypadku, gdy pompa zostaje umieszczona
powyżej lustra pompowanej wody (np.: pompa na powierzchni, a woda w studni). I odwrotnie, w przypadku, gdy pompa znajduje się poniżej lustra
pompowanej wody (np. podwieszona cysterna i pompa zamontowana pod nią), montaż określany jest jako „poniżej poziomu wody".
Instalacja "na ssaniu": przy pomocy śrubokręta, usunąć korek, który dla konfiguracji poziomej odpowiada Stronie F (Rys.1). Poprzez otwór
wlewowy napełnić system czystą wodą, zwracając uwagę, aby odprowadzić powietrze: w celu zapewnienia optymalnego napełnienia należy
otworzyć drzwiczki napełniania po stronie A (Rys.1), używanej do napełniania w konfiguracji pionowej, tak aby usunąć całość powietrza, która
mogłaby pozostać wewnątrz systemu; pamiętać, aby po zakończeniu czynności zamknąć prawidłowo otwory. System powinien zostać napełniony
wodą w ilości co najmniej 0,7 litra. Zaleca się zamontować zawór zwrotny na końcu przewodu rurowego zasysającego (zawór stopowy) tak, aby
podczas czynności napełniania można go było również całkowicie napełnić. W tym przypadku niezbędna do napełnienia ilość wody zależeć będzie
od długości przewodu zasysającego (0,7 litra + ...). Montaż „poniżej poziomu wody": jeżeli pomiędzy zbiornikiem wody a systemem nie znajdują
się zawory odcinające (lub są one otwarte), system napełnia się automatycznie, niezwłocznie po odprowadzeniu znajdującego się w nim
powietrza. Poluzowanie korka wlewu (Ściana F – Rys.1) na tyle, aby umożliwić odprowadzenie powietrza, powoduje całkowite napełnienie się
systemu. Czynność należy nadzorować i zamknąć otwór wlewu niezwłocznie po wypłynięciu wody (zaleca się jednakże zamontowanie zaworu
odcinającego na przewodzie zasysającym i wykorzystywanie go do sterowania czynnością napełniania po otwarciu korka). Alternatywnie,
w przypadku, gdy przewód zasysający odcięty jest zamkniętym zaworem, czynność napełniania można wykonać w sposób analogiczny do
opisanego w przypadku montażu typu „powyżej poziomu wody".

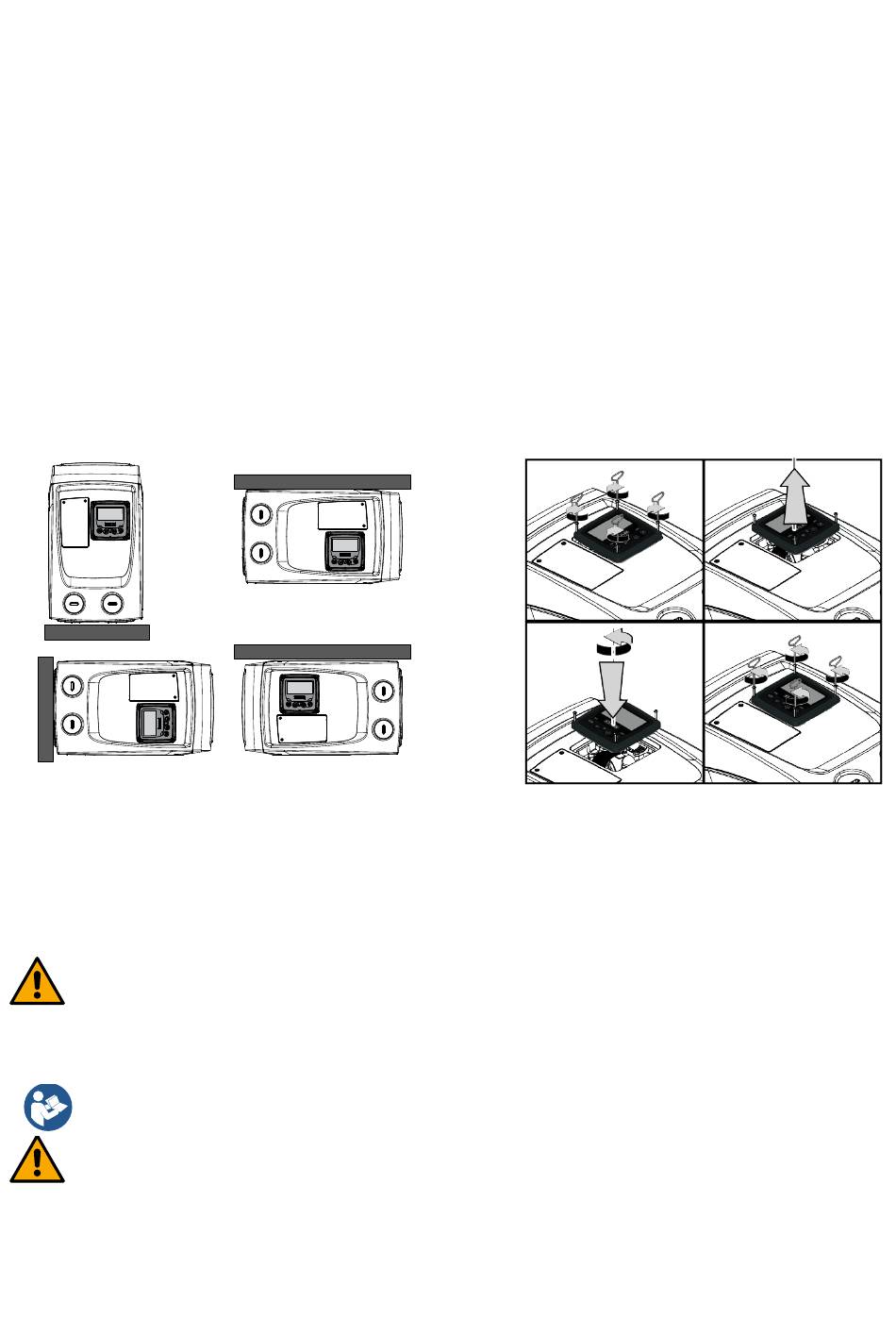

2.3 Ustawienie panelu interfejsu
Panel interfejsu został opracowany w sposób pozwalający na jego ustawienie w położeniu umożliwiającym użytkownikowi wygodny odczyt
danych. Kwadratowy kształt umożliwia obracanie panelu o 90° w każdym kierunku (Rys.9).
• Poluzować 4 śruby w kątach panelu używając odpowiedniego narzędzia.
• Nie ściągać całkowicie śrub, zaleca się poluzować je tylko w gnieździe gwintującym produktu.
• Uważać, aby wkręty nie wpadły do wnętrza systemu.
• Odsunąć panel uważając, aby nie napinać przewodu transmisji sygnału.
• Umieścić panel w przeznaczonym dla niego miejscu, w wybranym położeniu, uważając, aby nie przycisnąć przewodu elektrycznego.
• Dokręcić 4 wkręty, posługując się odpowiednim kluczem.
3. URUCHOMIENIE
Głębokość ssania nie może przekraczać 8 m / 26 ft.
3.1 Podłączenia elektryczne
Aby zwiększyć ochronę przed ewentualnym szumem emitowanym w kierunku innych urządzeń, zaleca się użyć do zasilania produktu oddzielnych
przewodów.
Podczas uruchamiania pompy elektrycznej napięcie linii może ulegać zmianom. Napięcie na linii możne ulegać zmianom
w zależności od innych podłączonych do niej urządzeń oraz od jakości linii.
Zaleca się przeprowadzić instalację zgodnie ze wskazówkami instrukcji i obowiązujących przepisów, dyrektyw i norm w miejscu
użytkowania i w ścisłej zależności od zastosowania.
Opisywany produkt zawiera inwerter wewnątrz, którego znajdują się napięcia stałe i prądy z elementami o wysokiej częstotliwości (patrz tabela 2).
Rysunek 9
