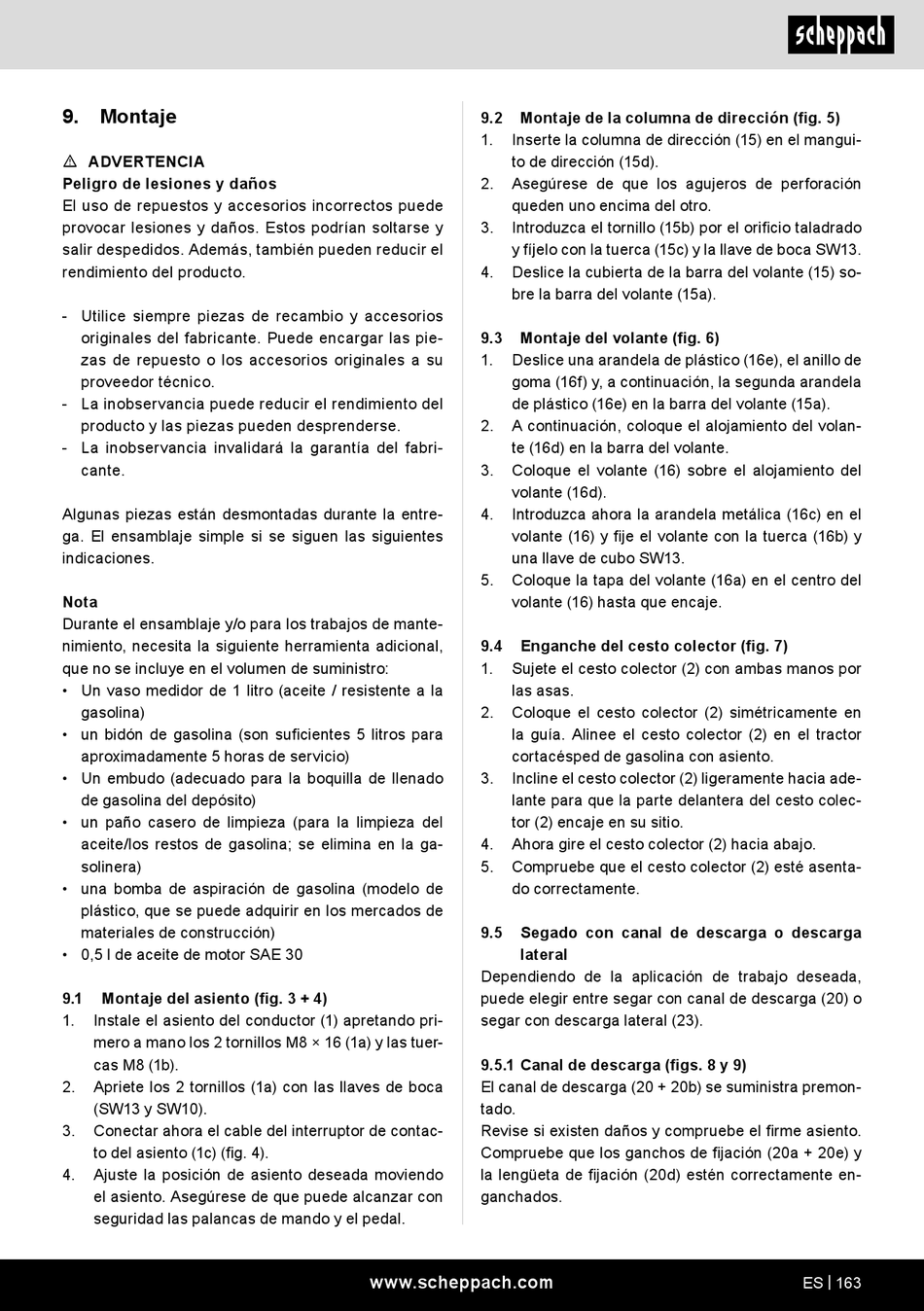

9.
Montaje
m ADVERTENCIA
Peligro de lesiones y daños
El uso de repuestos y accesorios incorrectos puede
provocar lesiones y daños. Estos podrían soltarse y
salir despedidos. Además, también pueden reducir el
rendimiento del producto.
- Utilice siempre piezas de recambio y accesorios
originales del fabricante. Puede encargar las pie-
zas de repuesto o los accesorios originales a su
proveedor técnico.
- La inobservancia puede reducir el rendimiento del
producto y las piezas pueden desprenderse.
- La inobservancia invalidará la garantía del fabri-
cante.
Algunas piezas están desmontadas durante la entre-
ga. El ensamblaje simple si se siguen las siguientes
indicaciones.
Nota
Durante el ensamblaje y/o para los trabajos de mante-
nimiento, necesita la siguiente herramienta adicional,
que no se incluye en el volumen de suministro:
• Un vaso medidor de 1 litro (aceite / resistente a la
gasolina)
• un bidón de gasolina (son suficientes 5 litros para
aproximadamente 5 horas de servicio)
• Un embudo (adecuado para la boquilla de llenado
de gasolina del depósito)
• un paño casero de limpieza (para la limpieza del
aceite/los restos de gasolina; se elimina en la ga-
solinera)
• una bomba de aspiración de gasolina (modelo de
plástico, que se puede adquirir en los mercados de
materiales de construcción)
• 0,5 l de aceite de motor SAE 30
9.1
Montaje del asiento (fig. 3 + 4)
1.
Instale el asiento del conductor (1) apretando pri-
mero a mano los 2 tornillos M8 × 16 (1a) y las tuer-
cas M8 (1b).
2.
Apriete los 2 tornillos (1a) con las llaves de boca
(SW13 y SW10).
3.
Conectar ahora el cable del interruptor de contac-
to del asiento (1c) (fig. 4).
4.
Ajuste la posición de asiento deseada moviendo
el asiento. Asegúrese de que puede alcanzar con
seguridad las palancas de mando y el pedal.
9.2
Montaje de la columna de dirección (fig. 5)
1.
Inserte la columna de dirección (15) en el mangui-
to de dirección (15d).
2.
Asegúrese de que los agujeros de perforación
queden uno encima del otro.
3.
Introduzca el tornillo (15b) por el orificio taladrado
y fíjelo con la tuerca (15c) y la llave de boca SW13.
4.
Deslice la cubierta de la barra del volante (15) so-
bre la barra del volante (15a).
9.3
Montaje del volante (fig. 6)
1.
Deslice una arandela de plástico (16e), el anillo de
goma (16f) y, a continuación, la segunda arandela
de plástico (16e) en la barra del volante (15a).
2.
A continuación, coloque el alojamiento del volan-
te (16d) en la barra del volante.
3.
Coloque el volante (16) sobre el alojamiento del
volante (16d).
4.
Introduzca ahora la arandela metálica (16c) en el
volante (16) y fije el volante con la tuerca (16b) y
una llave de cubo SW13.
5.
Coloque la tapa del volante (16a) en el centro del
volante (16) hasta que encaje.
9.4
Enganche del cesto colector (fig. 7)
1.
Sujete el cesto colector (2) con ambas manos por
las asas.
2.
Coloque el cesto colector (2) simétricamente en
la guía. Alinee el cesto colector (2) en el tractor
cortacésped de gasolina con asiento.
3.
Incline el cesto colector (2) ligeramente hacia ade-
lante para que la parte delantera del cesto colec-
tor (2) encaje en su sitio.
4.
Ahora gire el cesto colector (2) hacia abajo.
5.
Compruebe que el cesto colector (2) esté asenta-
do correctamente.
9.5
Segado con canal de descarga o descarga
lateral
Dependiendo de la aplicación de trabajo deseada,
puede elegir entre segar con canal de descarga (20) o
segar con descarga lateral (23).
9.5.1 Canal de descarga (figs. 8 y 9)
El canal de descarga (20 + 20b) se suministra premon-
tado.
Revise si existen daños y compruebe el firme asiento.
Compruebe que los ganchos de fijación (20a + 20e) y
la lengüeta de fijación (20d) estén correctamente en-
ganchados.
www.scheppach.com
ES | 163
