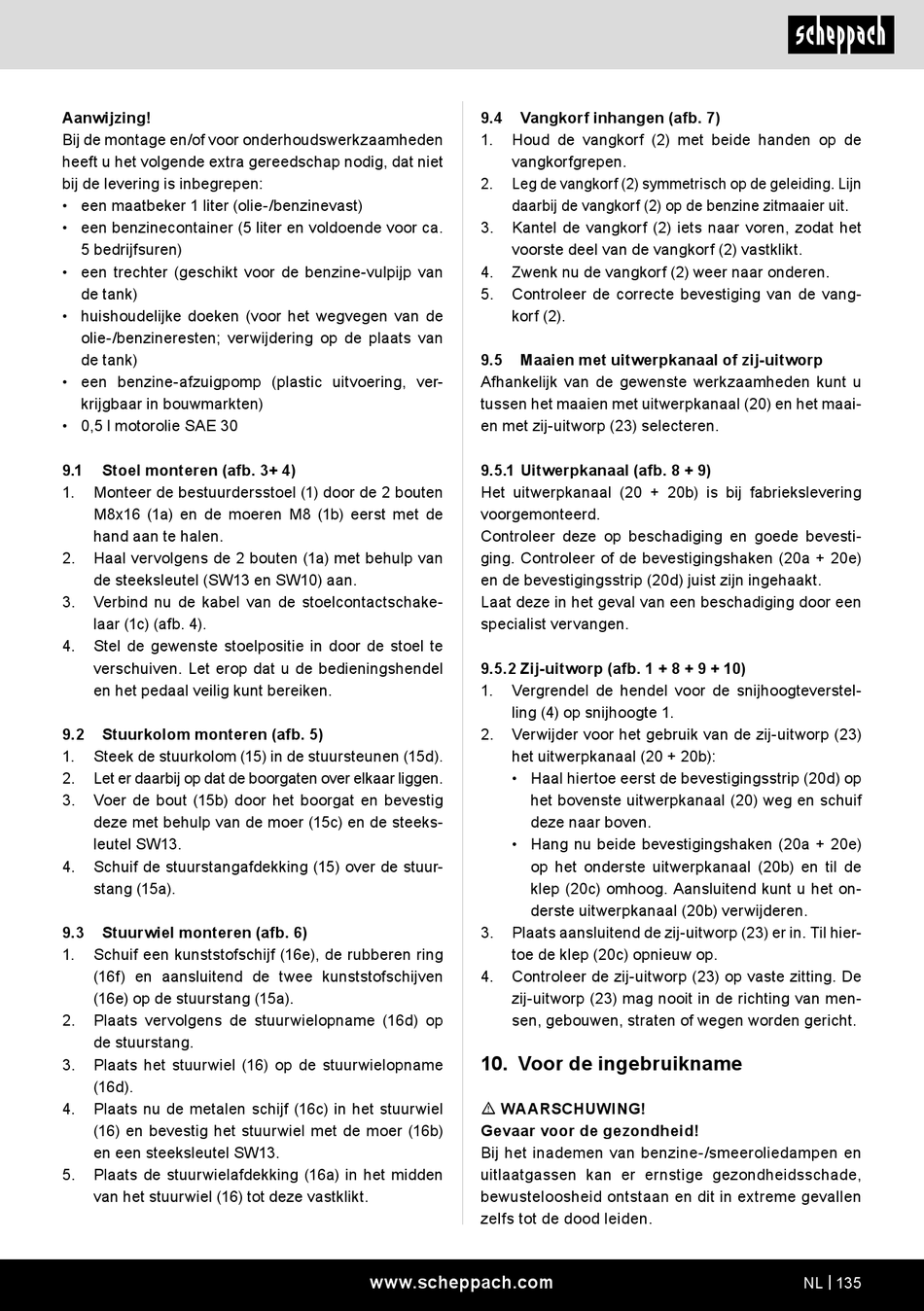

Aanwijzing!
Bij de montage en/of voor onderhoudswerkzaamheden
heeft u het volgende extra gereedschap nodig, dat niet
bij de levering is inbegrepen:
• een maatbeker 1 liter (olie-/benzinevast)
• een benzinecontainer (5 liter en voldoende voor ca.
5 bedrijfsuren)
• een trechter (geschikt voor de benzine-vulpijp van
de tank)
• huishoudelijke doeken (voor het wegvegen van de
olie-/benzineresten; verwijdering op de plaats van
de tank)
• een benzine-afzuigpomp (plastic uitvoering, ver-
krijgbaar in bouwmarkten)
• 0,5 l motorolie SAE 30
9.1 Stoel monteren (afb. 3+ 4)
1. Monteer de bestuurdersstoel (1) door de 2 bouten
M8x16 (1a) en de moeren M8 (1b) eerst met de
hand aan te halen.
2. Haal vervolgens de 2 bouten (1a) met behulp van
de steeksleutel (SW13 en SW10) aan.
3. Verbind nu de kabel van de stoelcontactschake-
laar (1c) (afb. 4).
4. Stel de gewenste stoelpositie in door de stoel te
verschuiven. Let erop dat u de bedieningshendel
en het pedaal veilig kunt bereiken.
9.2 Stuurkolom monteren (afb. 5)
1. Steek de stuurkolom (15) in de stuursteunen (15d).
2. Let er daarbij op dat de boorgaten over elkaar liggen.
3. Voer de bout (15b) door het boorgat en bevestig
deze met behulp van de moer (15c) en de steeks-
leutel SW13.
4. Schuif de stuurstangafdekking (15) over de stuur-
stang (15a).
9.3 Stuurwiel monteren (afb. 6)
1. Schuif een kunststofschijf (16e), de rubberen ring
(16f) en aansluitend de twee kunststofschijven
(16e) op de stuurstang (15a).
2. Plaats vervolgens de stuurwielopname (16d) op
de stuurstang.
3. Plaats het stuurwiel (16) op de stuurwielopname
(16d).
4. Plaats nu de metalen schijf (16c) in het stuurwiel
(16) en bevestig het stuurwiel met de moer (16b)
en een steeksleutel SW13.
5. Plaats de stuurwielafdekking (16a) in het midden
van het stuurwiel (16) tot deze vastklikt.
9.4 Vangkorf inhangen (afb. 7)
1. Houd de vangkorf (2) met beide handen op de
vangkorfgrepen.
2. Leg de vangkorf (2) symmetrisch op de geleiding. Lijn
daarbij de vangkorf (2) op de benzine zitmaaier uit.
3. Kantel de vangkorf (2) iets naar voren, zodat het
voorste deel van de vangkorf (2) vastklikt.
4. Zwenk nu de vangkorf (2) weer naar onderen.
5. Controleer de correcte bevestiging van de vang-
korf (2).
9.5 Maaien met uitwerpkanaal of zij-uitworp
Afhankelijk van de gewenste werkzaamheden kunt u
tussen het maaien met uitwerpkanaal (20) en het maai-
en met zij-uitworp (23) selecteren.
9.5.1 Uitwerpkanaal (afb. 8 + 9)
Het uitwerpkanaal (20 + 20b) is bij fabriekslevering
voorgemonteerd.
Controleer deze op beschadiging en goede bevesti-
ging. Controleer of de bevestigingshaken (20a + 20e)
en de bevestigingsstrip (20d) juist zijn ingehaakt.
Laat deze in het geval van een beschadiging door een
specialist vervangen.
9.5.2 Zij-uitworp (afb. 1 + 8 + 9 + 10)
1. Vergrendel de hendel voor de snijhoogteverstel-
ling (4) op snijhoogte 1.
2. Verwijder voor het gebruik van de zij-uitworp (23)
het uitwerpkanaal (20 + 20b):
• Haal hiertoe eerst de bevestigingsstrip (20d) op
het bovenste uitwerpkanaal (20) weg en schuif
deze naar boven.
• Hang nu beide bevestigingshaken (20a + 20e)
op het onderste uitwerpkanaal (20b) en til de
klep (20c) omhoog. Aansluitend kunt u het on-
derste uitwerpkanaal (20b) verwijderen.
3. Plaats aansluitend de zij-uitworp (23) er in. Til hier-
toe de klep (20c) opnieuw op.
4. Controleer de zij-uitworp (23) op vaste zitting. De
zij-uitworp (23) mag nooit in de richting van men-
sen, gebouwen, straten of wegen worden gericht.
10. Voor de ingebruikname
m WAARSCHUWING!
Gevaar voor de gezondheid!
Bij het inademen van benzine-/smeeroliedampen en
uitlaatgassen kan er ernstige gezondheidsschade,
bewusteloosheid ontstaan en dit in extreme gevallen
zelfs tot de dood leiden.
