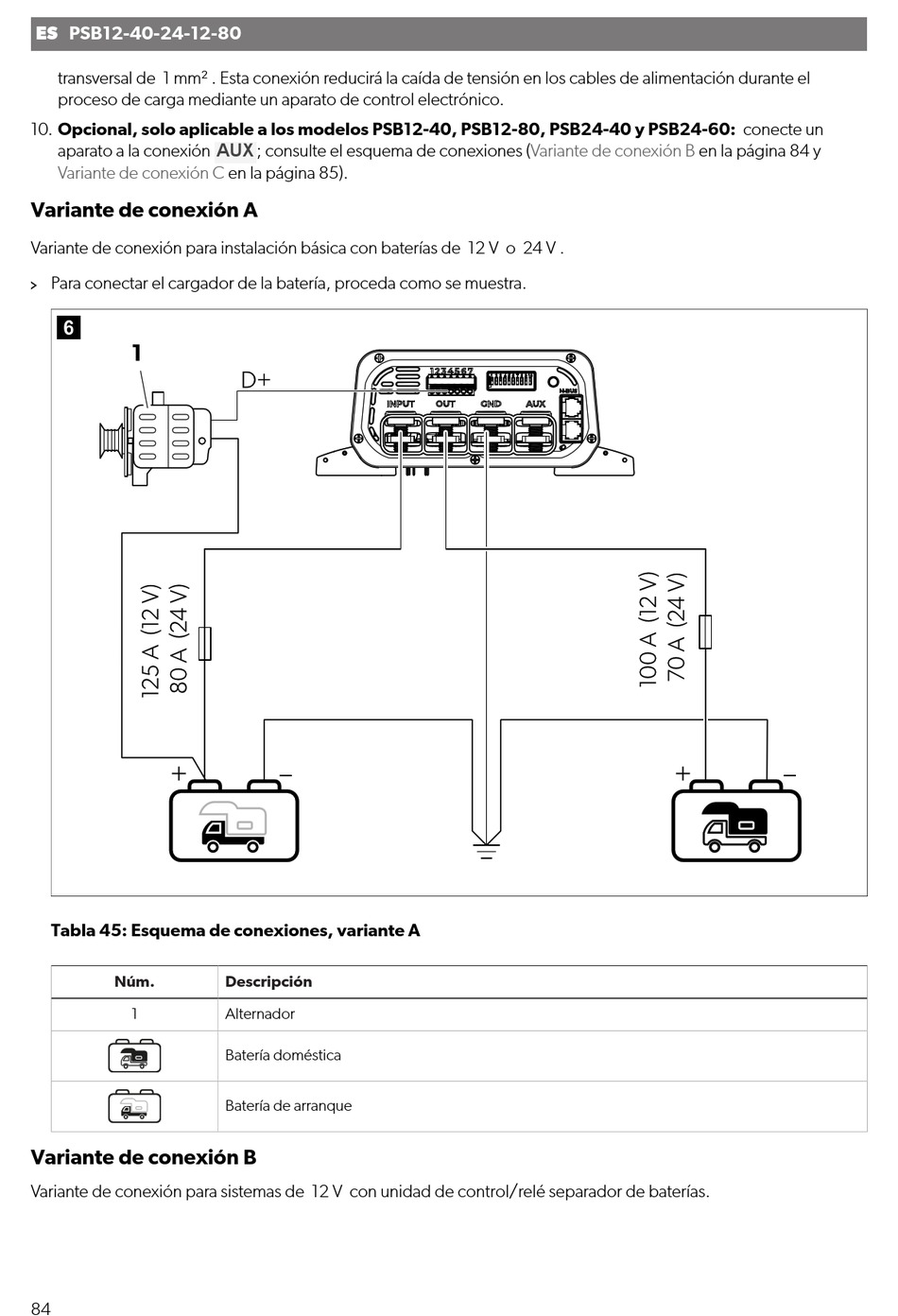

ES PSB12-40-24-12-80
transversal de 1 mm² . Esta conexión reducirá la caída de tensión en los cables de alimentación durante el
proceso de carga mediante un aparato de control electrónico.
10. Opcional, solo aplicable a los modelos PSB12-40, PSB12-80, PSB24-40 y PSB24-60: conecte un
aparato a la conexión
Variante de conexión C
Variante de conexión A
Variante de conexión para instalación básica con baterías de 12 V o 24 V .
Para conectar el cargador de la batería, proceda como se muestra.
Tabla 45: Esquema de conexiones, variante A
Núm.
1
Variante de conexión B
Variante de conexión para sistemas de 12 V con unidad de control/relé separador de baterías.
84
AUX
; consulte el esquema de conexiones
en la página 85).
Descripción
Alternador
Batería doméstica
Batería de arranque
(Variante de conexión B
en la página 84 y
