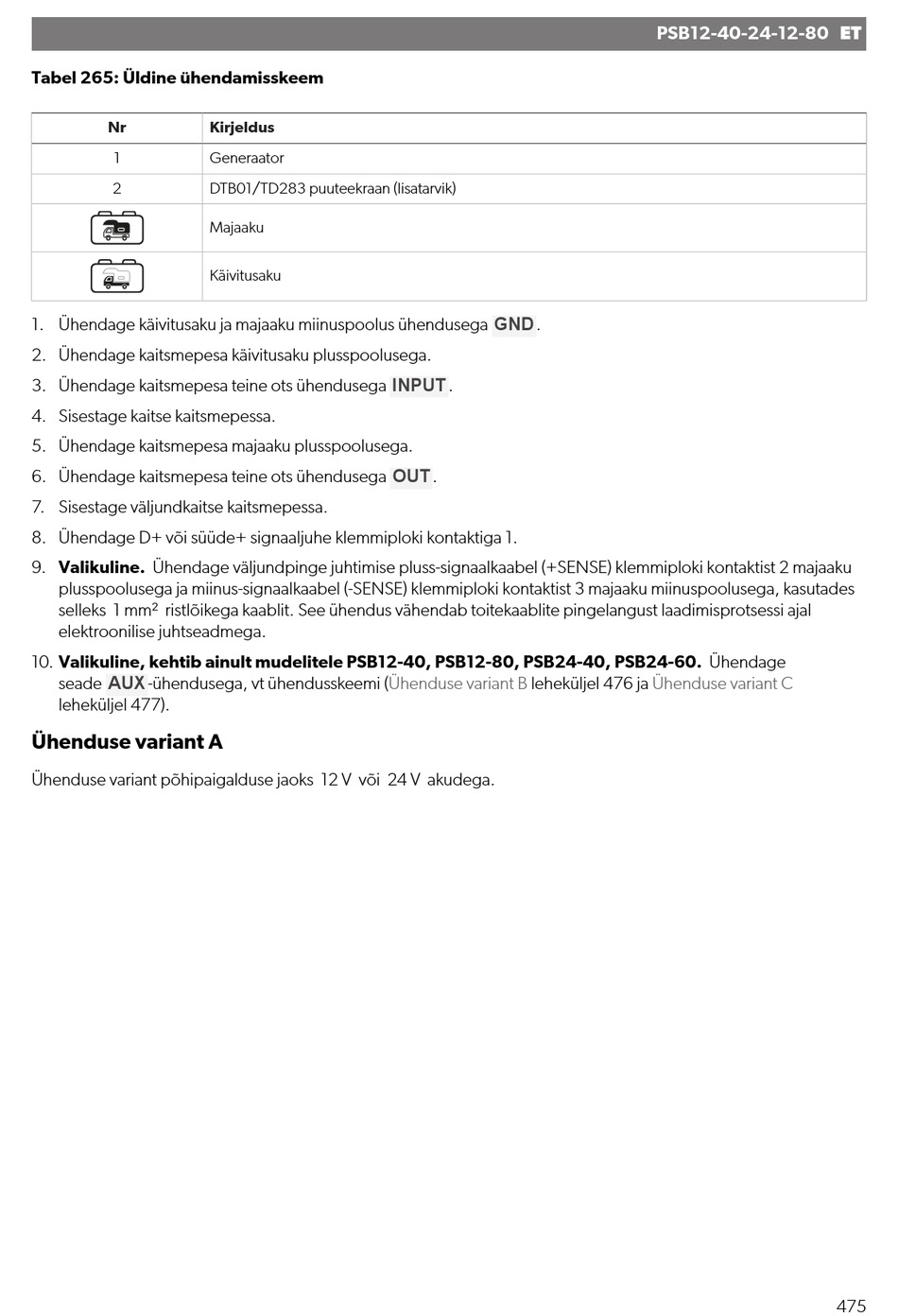

Tabel 265: Üldine ühendamisskeem
Nr
1
2
1. Ühendage käivitusaku ja majaaku miinuspoolus ühendusega
2. Ühendage kaitsmepesa käivitusaku plusspoolusega.
3. Ühendage kaitsmepesa teine ots ühendusega
4. Sisestage kaitse kaitsmepessa.
5. Ühendage kaitsmepesa majaaku plusspoolusega.
6. Ühendage kaitsmepesa teine ots ühendusega
7. Sisestage väljundkaitse kaitsmepessa.
8. Ühendage D+ või süüde+ signaaljuhe klemmiploki kontaktiga 1.
9. Valikuline. Ühendage väljundpinge juhtimise pluss-signaalkaabel (+SENSE) klemmiploki kontaktist 2 majaaku
plusspoolusega ja miinus-signaalkaabel (-SENSE) klemmiploki kontaktist 3 majaaku miinuspoolusega, kasutades
selleks 1 mm² ristlõikega kaablit. See ühendus vähendab toitekaablite pingelangust laadimisprotsessi ajal
elektroonilise juhtseadmega.
10. Valikuline, kehtib ainult mudelitele PSB12-40, PSB12-80, PSB24-40, PSB24-60. Ühendage
AUX
seade
-ühendusega, vt ühendusskeemi
leheküljel 477).
Ühenduse variant A
Ühenduse variant põhipaigalduse jaoks 12 V või 24 V akudega.
Kirjeldus
Generaator
DTB01/TD283 puuteekraan (lisatarvik)
Majaaku
Käivitusaku
GND
.
INPUT
.
OUT
.
(Ühenduse variant B
leheküljel 476 ja
PSB12-40-24-12-80 ET
Ühenduse variant C
475
